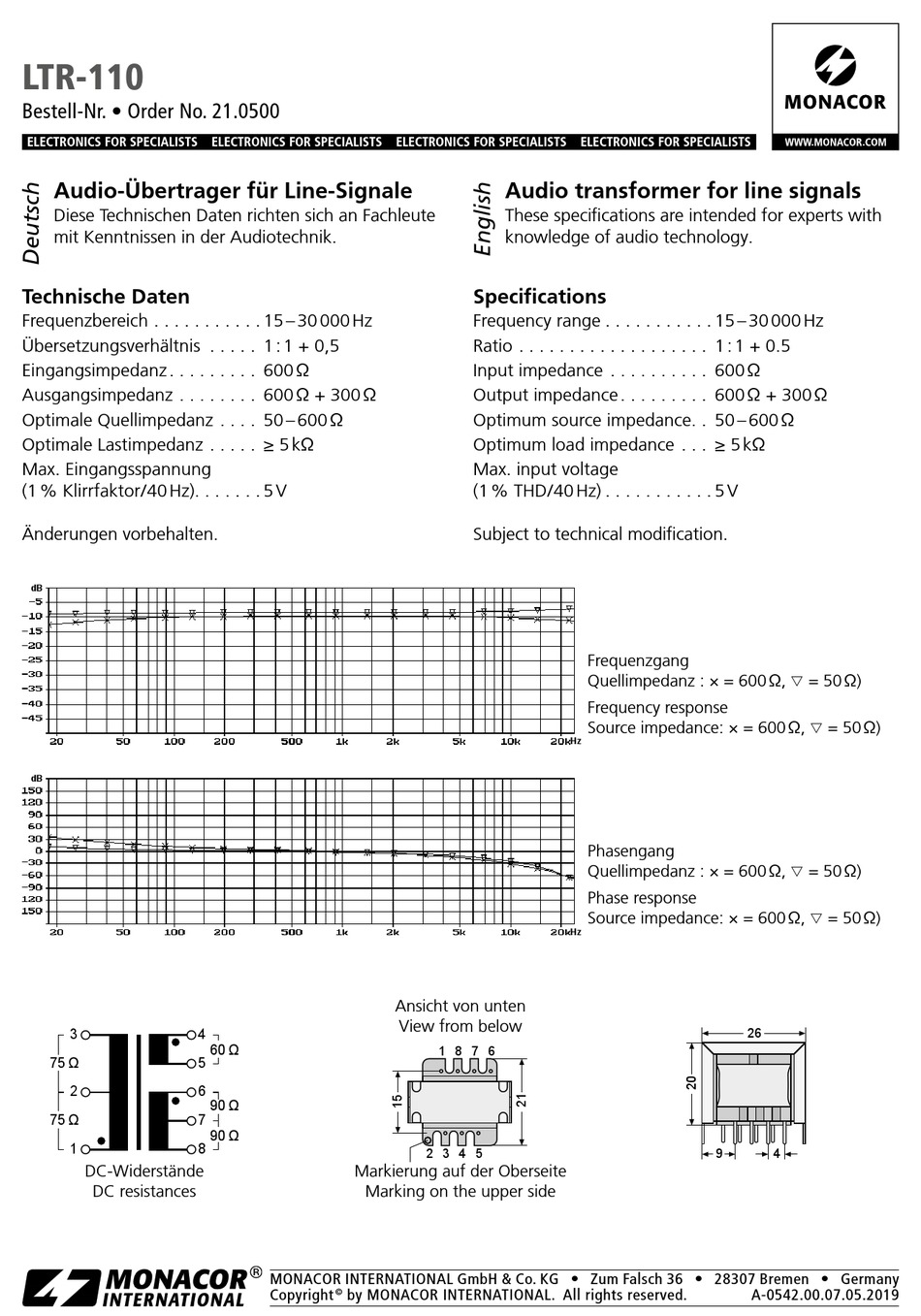

Monacor LTR-110 Bedienungsanleitung

LTR-110
Bestell-Nr. • Order No. 21.0500
ELECTRONICS FOR SPECIALISTS
Audio-Übertrager für Line-Signale
Diese Technischen Daten richten sich an Fachleute
mit Kenntnissen in der Audiotechnik.
Technische Daten
Frequenzbereich . . . . . . . . . . . 15 – 30 000 Hz
Übersetzungsverhältnis . . . . . 1 : 1 + 0,5
Eingangsimpedanz . . . . . . . . . 600 Ω
Ausgangsimpedanz . . . . . . . . 600 Ω + 300 Ω
Optimale Quellimpedanz . . . . 50 – 600 Ω
Optimale Lastimpedanz . . . . . ≥ 5 kΩ
Max. Eingangsspannung
(1 % Klirrfaktor / 40 Hz). . . . . . . 5 V
Änderungen vorbehalten.
dB
dB
3
75 Ω
2
75 Ω
1
DC-Widerstände
DC resistances
ELECTRONICS FOR SPECIALISTS
4
60 Ω
5
6
90 Ω
7
90 Ω
8
Markierung auf der Oberseite
Marking on the upper side
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright by MONACOR INTERNATIONAL. All rights reserved.
©
ELECTRONICS FOR SPECIALISTS
Audio transformer for line signals
These specifications are intended for experts with
knowledge of audio technology.
Specifications
Frequency range . . . . . . . . . . . 15 – 30 000 Hz
Ratio . . . . . . . . . . . . . . . . . . . 1 : 1 + 0.5
Input impedance . . . . . . . . . . 600 Ω
Output impedance . . . . . . . . . 600 Ω + 300 Ω
Optimum source impedance. . 50 – 600 Ω
Optimum load impedance . . . ≥ 5 kΩ
Max. input voltage
(1 % THD / 40 Hz) . . . . . . . . . . . 5 V
Subject to technical modification.
Ansicht von unten
View from below
1 8 7 6
2 3 4 5
ELECTRONICS FOR SPECIALISTS
Frequenzgang
Quellimpedanz : × = 600 Ω,
Frequency response
Source impedance: × = 600 Ω,
Hz
Phasengang
Quellimpedanz : × = 600 Ω,
Phase response
Source impedance: × = 600 Ω,
Hz
9
= 50 Ω)

= 50 Ω)

= 50 Ω)

= 50 Ω)

26
4
