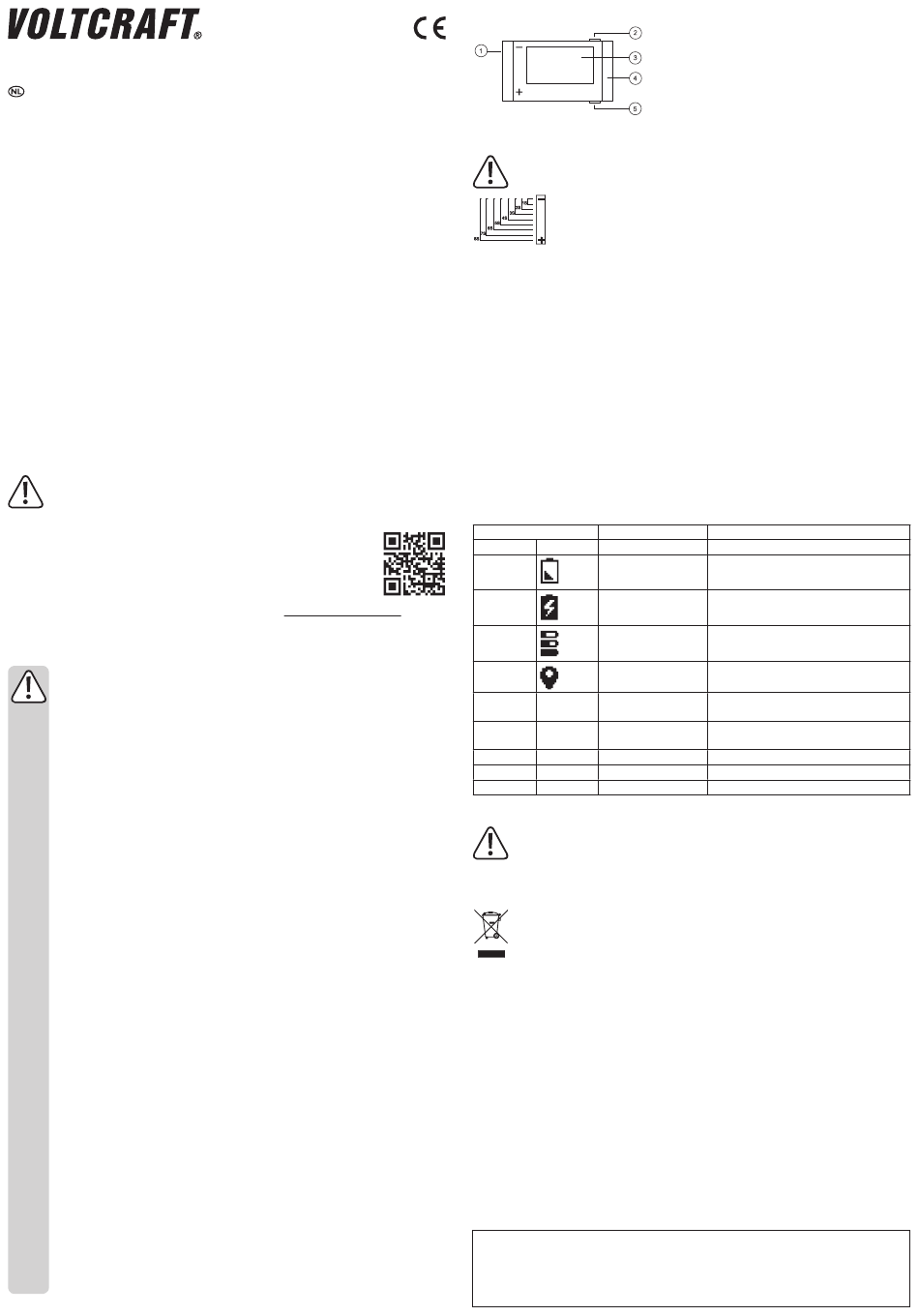

Gebruiksaanwijzing
Lipo-Checker Pro 2-8S
Bestelnr. 1595033
Beoogd gebruik
De processorgestuurde LiPo-checker egaliseert de spanningsverschillen in meercellige lithium-accupacks
tijdens de opslag of in de modelmodus. Ongelijkmatig opgeladen cellen werken beperkend op het vermogen
van het totale accupack. De balancer is geschikt voor alle lithium-accupacks met 1 tot 8 cellen. De laadtoe-
stand van elke afzonderlijke cel wordt weergegeven.
Er mogen geen Pb-/NiCd-/NiMH-accu´s of conventionele batterijen (zink-kool, alkaline, enz.) aangesloten
worden.
De polariteit van de aansluitkabel van de balancer dient in acht te worden genomen!
Het gebruik onder ongunstige omgevingscondities is niet toegestaan.
Ongunstige omgevingscondities zijn:
• Vocht of een te hoge luchtvochtigheid,
• stof en brandbare gassen, dampen of oplosmiddelen,
• sterke trillingen.
Elk ander gebruik dan hiervoor beschreven is niet toegestaan en kan leiden tot beschadiging van het pro-
duct. Daaraan zijn bovendien gevaren verbonden zoals kortsluiting, brand en elektrische schokken.
Het samengestelde product mag niet aangepast of omgebouwd worden!
De veiligheidsadviezen en de handleiding van het gebruikte accupack dienen absoluut te worden geres-
pecteerd!
Verklaring van de symbolen
Een uitroepteken in een driehoek wijst op belangrijke instructies in deze gebruiksaanwijzing die
absoluut moeten worden opgevolgd.
Omvang van de levering
• LiPo-checker
• Gebruiksaanwijzing
Actuele gebruiksaanwijzingen
U kunt de actuele gebruiksaanwijzingen op uw PC downloaden via www.conrad.com/downloads of door de
getoonde QR-code te scannen. Volg de instructies op de genoemde internetsite op.
Veiligheidsvoorschriften
Lees vóór de ingebruikname de complete handleiding door, deze bevat belangrijke aan-
wijzingen voor het juiste gebruik.
Bij beschadigingen veroorzaakt door het niet in acht nemen van deze gebruiksaanwijzing
vervalt uw garantie! Wij zijn niet aansprakelijk voor gevolgschade!
Bij materiële schade of persoonlijk letsel, veroorzaakt door ondeskundig gebruik of het
niet naleven van de veiligheidsaanwijzingen, zijn wij niet aansprakelijk! In dergelijke ge-
vallen vervalt elke mogelijkheid tot aanspraak op garantie.
• Om redenen van veiligheid en toelating is het eigenmachtig ombouwen en/of wijzigen van
elektrische toestellen niet toegestaan.
• Laders en de daarop aangesloten accu's mogen niet zonder toezicht worden gebruikt.
• Om een veilige werking te garanderen, moet de gebruiker de veiligheidsaanwijzingen en de
waarschuwingen inachtnemen, welke in deze gebruiksaanwijzing zijn opgenomen.
• Houd acculaders en toebehoren buiten het bereik van kinderhanden! Het is geen speelgoed.
• In commerciële inrichtingen moeten de voorschriften ter voorkoming van ongevallen van de
beroepsverenigingen voor elektrotechnische installaties en bedrijfsmiddelen worden nage-
leefd.
• In scholen, opleidingscentra, hobbyruimten en werkplaatsen moet geschoold personeel
voldoende toezicht houden op het gebruik van acculaders en toebehoren.
• Vermijd gebruik bij ongunstige omgevingsomstandigheden. Dit leidt tot beschadiging van de
gevoelige elektronica in het inwendige van de acculader, en daarmee tot een eventueel ge-
vaar voor het leven van de gebruiker. Ongunstige omgevingsomstandigheden zijn:
- Te hoge luchtvochtigheid (> 75% rel., condenserend)
- Nattigheid
- Aanwezigheid van: stof en brandbare gassen, dampen of oplosmiddelen, benzine
- Te hoge omgevingstemperaturen (> ca. +40 °C)
• Raadpleeg beslist bij het laden van accu's de laadvoorschriften van de desbetreffende ac-
cufabrikant.
• Door ondeskundig gebruik (te hoge laadstroom of foutieve poling) kan de laadcapaciteit van
de accu worden overschreden, resp. de accu worden beschadigd. In het ergste geval kan de
accu exploderen en zo aanzienlijke schade veroorzaken.
• Sluit uw apparaat nooit direct op de de accupack aan, wanneer het van een koude naar een
warme ruimte wordt gebracht. Het condenswater dat daarbij ontstaat, kan onder ongunstige
omstandigheden uw apparaat vernielen. Laat het toestel zonder het aan te sluiten op omge-
vingstemperatuur komen.
• Zet het apparaat uit en beveilig het tegen onbedoeld gebruik als kan worden aangenomen dat
een veilig gebruik niet meer mogelijk is.
• Het is aan te nemen dat een veilige werking niet meer mogelijk is, als:
- het apparaat zichtbare beschadigingen vertoont,
- het apparaat niet meer functioneert en
- het langere tijd onder ongunstige omstandigheden is opgeslagen of
- na zware transportbelastingen.
Beschrijving van de afzonderlijke onderdelen
Aansluiting/Ingebruikname
Bij het aansluiten moet u beslist op de polariteit en de oplaadvoorschriften van de betreffende
accufabrikant letten.
Voor de inbedrijfname verbindt u de XH-balancer-aansluiting van de accupack met de
juiste polen met het balancer-aansluitkader (1). Richt de stekker altijd met het min-
contact naar de min-aansluiting van het balancer-aansluitkader. Gebruik eventueel
een geschikte adapter
Na een korte systeemtest worden de instellingen op het display getoond.
Bediening
De LiPo-checker wordt met twee toetsen bediend.
Toets "S" (2):
Ingedrukt houden start het instellingenmenu. In het menu schakelt kort drukken naar het volgende menu-
punt. Ingedrukt houden slaat de instellingen op en sluit het instellingenmenu.
Toets "C" (5):
In het instellingenmenu kunnen de instellingswaarden worden gewijzigd. Ingedrukt houden sluit het instel-
lingenmenu zonder opslaan. In de weergavemodus schakelt de toets "C" de schermweergave om (1. Totale
weergave accustand. Met capaciteitsweergave in %, gemiddelde celspanning, laagste celspanning en no-
minale celspanning - 2. Balkweergave van alle cellen apart met spanningswaarde. De bovenste helft van de
balk toont Lo, de onderste helft het normaal niveau. De punten boven de balken tonen de ingestelde drempel
van het onderspanningsalarm - 3. Waardeweergave van alle cellen apart.
Instellingenmenu
Houd de toets "S (2)" ong. 2 seconden ingedrukt. Het instellingenmenu wordt opgeroepen. De volgende
instellingen kunnen na elkaar worden ingesteld:
Menupunt
Parameter
A
Symbool
Accutype
B
Onderspanningsalarm
C
Overspanningsalarm
D
Unbalance-Alarm
E
Zoekfunctie
F
1 minuut herinnering -
uitschakelalarm
G
Stille werking
toetsgeluiden
H
Display-richting
I
Display contrast
J
Menutaal
Indien er gedurende ong. 30 seconden geen ingave gebeurt, wordt het menu zonder opslaan gesloten.
De geactiveerde zoekfunctie herkent bij bepaalde motorconfiguraties automatisch de
vluchtwerking en geeft ong. 1 minuut na het uitzetten van de motor en optisch-akoes-
tisch signaal (4). Controleer voor het gebruik van deze functie of de LiPo-checker uw
motorconfiguratie herkent. Schakel de zoekfunctie uit indien deze niet wordt herkend.
Verwijdering
Afgedankte elektronische apparaten bevatten waardevolle stoffen en behoren niet tot het huis-
houdelijk afval. Voer het product aan het einde van zijn levensduur volgens de geldende wettelijke
voorschriften af bij uw gemeentelijke verzamelplaatsen. Afvoer via het huisvuil is verboden.
Technische specificaties
Aantal kanalen ...................................... 1
Geschikt voor accutype ........................ LiPo, LiIon, LiFe, LiHv
Aantal cellen ......................................... 1 - 8 cellen
Spanningsmeetbereik/cel ..................... 1.0 - 5.0 V/DC
Meetprecisie ......................................... +5 mV
Stekkersysteem balancer ..................... XH
Alarmzoemer geluidsdrempel ............... 85 dB
Bedrijfsspanning ................................... 2.6 - 36 V/DC
Afmetingen (L x B x H).......................... 54 x 30 x 9 mm
Gewicht ................................................. ca. 15 g
Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, micro-
verfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de
uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
© Copyright 2018 by Conrad Electronic SE.
1 Balancer-aansluitkader
2 Toets "S"
3 Display
4 Alarmweergave optisch/akoestisch, zijdelingse
pieperopeningen
5 Toets "C"
Instelmogelijkheden
LiPo , LiHv, LiFe, LiIon,
Versch. spanningswaarden – Uit (Off)
Versch. spanningswaarden – Uit (Off)
Versch. spanningswaarden – Uit (Off)
Actief (ON), niet actief (OFF)
Actief (ON), Niet actief (OFF)
Actief (ON), Niet actief (OFF)
Alarmen worden niet beïnvloed
Normaal, 180 °
Stap 1 - 8
Engels/Chinees
