BEDIENUNGSANLEITUNG
D

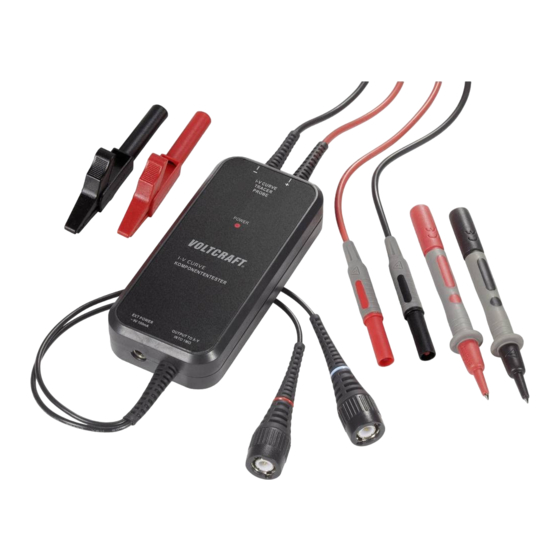

KOMpONENTENTESTER I-V CURVE
BEST.-NR. 1301290
BESTIMMUNGSGEMäSSE VERwENDUNG
Der Komponententester ermöglicht in Verbindung mit einem 2-Kanal-Oszilloskop (nicht im Liefer-
umfang enthalten) die grafische Ansicht der elektrischen Spannungskennlinie von elektrischen
Bauteilen.
Es können passive Bauteile wie z.B. Widerstände, Spulen, Kapazitäten sowie Halbleiter wie z.B.
Dioden und deren Kombinationen vermessen werden.
Für die korrekte Darstellung der Kennlinie benötigt das Oszilloskop 2 Messeingänge mit einer
Impedanz von 1 MOhm sowie die Umschaltung in den X-Y-Betrieb.
Der Messbetrieb ist nur an spannungslosen Bauteilen und Schaltungen zulässig. An den Messein-
gang darf keine externe Spannung angelegt werden.
Zum Betrieb liegt ein Netzteil bei. Verwenden Sie zum Betrieb nur das beiliegende Netzteil oder ein
passendes mit identischen technischen Daten.
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes, darüber
hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.
Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet werden.
Eine Messung in Feuchträumen oder im Außenbereich bzw. unter widrigen Umgebungsbedingun-
gen ist nicht zulässig.
Widrige Umgebungsbedingungen sind:
- Nässe oder hohe Luftfeuchtigkeit,
- Staub und brennbare Gase, Dämpfe oder Lösungsmittel,
- Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.
- Explosionsgefährdete Bereiche (Ex).
D ie Sicherheitshinweise dieser Bedienungsanleitung sind unbedingt zu beachten.
SICHERHEITS- UND GEFAHRENHINwEISE
L esen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält
wichtige Hinweise zum korrekten Betrieb.
B ei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht
werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir
keine Haftung!
B ei Sach- oder personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung! In solchen Fällen erlischt jede Gewährleistung/Garantie.
• A us Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/
oder Verändern des Produkts nicht gestattet.
• M essgeräte und Zubehör gehören nicht in Kinderhände. Lassen Sie deshalb in Anwe-
senheit von Kindern besondere Vorsicht walten.
• S chließen Sie die BNC-Ausgänge des Komponententesters zuerst an das Oszilloskop
an, bevor Sie den Messeingang mit den zu testenden Bauteilen verbinden. Trennen
Sie nach Messende zuerst die Messkontakte vom Messkreis, bevor Sie den BNC-
Anschlüsse vom Oszilloskop trennen.
• S eien Sie besonders Vorsichtig beim Umgang mit Spannungen >33 V Wechsel- (AC)
bzw. >70 V Gleichspannung (DC)! Bereits bei diesen Spannungen können Sie bei
Berührung elektrischer Leiter einen lebensgefährlichen elektrischen Schlag erhalten.
• Ü berprüfen Sie vor jeder Messung Ihr Messgerät und deren Messleitungen auf
Beschädigung(en). Führen Sie auf keinen Fall Messungen durch, wenn die schützende
Isolierung beschädigt (eingerissen, abgerissen usw.) ist.
• U m einen elektrischen Schlag zu vermeiden, achten Sie darauf, dass Sie die zu
messenden Anschlüsse/Messpunkte während der Messung nicht, auch nicht indirekt,
berühren.
• V erwenden Sie das Gerät nicht kurz vor, während oder kurz nach einem Gewitter
(Blitzschlag!/energiereiche Überspannungen!). Achten Sie darauf, dass ihre Hände,
Schuhe, Kleidung, der Boden, das Messgerät bzw. die Messleitungen, Schaltungen
und Schaltungsteile usw. unbedingt trocken sind.
• A rbeiten Sie mit dem Messgerät nicht in Räumen oder bei widrigen Umgebungsbedin-
gungen, in/bei welchen brennbare Gase, Dämpfe oder Stäube vorhanden sind oder
vorhanden sein können. Das Gerät darf nicht in explosionsgefährdeten Bereichen (Ex)
eingesetzt werden.
• A ls Spannungsquelle darf nur eine ordnungsgemäße Netzsteckdose (230 V/AC,
5 0/60 Hz) des öffentlichen Strom-Versorgungsnetzes verwendet werden. Die Netz-
steckdose muss sich in der Nähe des Gerätes befinden und leicht zugänglich sein oder
es muss eine Not-Aus-Vorrichtung vorhanden sein.
• V ermeiden Sie den Betrieb in unmittelbarer Nähe von starken magnetischen oder elek-
tromagnetischen Feldern oder Sendeantennen. Dadurch kann der Messwert verfälscht
werden.
• W enn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das
Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist
anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
- das Gerät sichtbare Beschädigungen aufweist,
- das Gerät nicht mehr arbeitet und
VERSION 04/15
- nach längerer Lagerung unter ungünstigen Verhältnissen oder
- nach schweren Transportbeanspruchungen.
• S chalten Sie das Gerät niemals gleich dann ein, wenn dieses von einem kalten in
einen warmen Raum gebracht wird. Das dabei entstandene Kondenswasser kann
unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät uneingeschaltet auf
Zimmertemperatur kommen.
• Z erlegen Sie das Produkt nicht! Es besteht die Gefahr eines lebensgefährlichen elektri-
schen Schlages!
• L assen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu
einem gefährlichen Spielzeug werden.
• D as Gerät ist nur für trockene Innenräume geeignet (keine Badezimmer o.ä. Feucht-
räume). Vermeiden Sie das Feucht- oder Nasswerden des Geräts. Es besteht die
Gefahr eines lebensgefährlichen elektrischen Schlages!
• I n gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes
der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel
zu beachten.
• I n Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das
Betreiben von Messgeräten und Zubehör durch geschultes Personal verantwortlich zu
überwachen.
• W enden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicher-
heit oder den Anschluss des Geräts haben.
• G ehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus
bereits geringer Höhe kann es beschädigt werden.
• D ieses Gerät hat das Werk in sicherheitstechnisch einwandfreien Zustand verlassen.
• U m diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss
der Anwender die Sicherheitshinweise und Warnvermerke beachten, die in den beilie-
genden Anleitungen enthalten sind. Folgende Symbole gilt es zu beachten:
E in in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in der
Bedienungsanleitung hin, die unbedingt zu beachten sind.
D as „Pfeil"-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung
gegeben werden sollen.
D ieses Gerät ist CE-konform und erfüllt somit die erforderlichen nationalen und europäi-
schen Richtlinien.
Ü berprüfen Sie regelmäßig die technische Sicherheit des Gerätes und der
angeschlossenen Messleitungen z.B. auf Beschädigung des Gehäuses oder Quet-
schung usw.
B etreiben Sie das Gerät auf keinen Fall im geöffneten Zustand.
!LEBENSGEFAHR!
Ü berschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren
Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als
33 V/ACrms oder 70 V/DC anliegen können! Lebensgefahr!
FUNKTIONSBESCHREIBUNG
Der Komponententester verwendet zur Messung eine Wechselspannung. Diese Wechselspannung
speist eine Reihenschaltung aus Prüfobjekt und integrierten Widerständen. Die Messspannung so-
wie der Spannungsabfall wird über die beiden Messausgänge X und Y zum Oszilloskop übertragen.
Bei passiven, reellen Größen wie bei Widerständen sind beide Spannungen phasengleich. Der
Strahl am Bildschirm wird als Strich dargestellt.
Kondensatoren oder Spulen bewirken eine Phasendifferenz zwischen Strom und Spannung und
auch zwischen den beiden Ablenkspannungen an Ausgang X und Y. Der Strahl am Bildschirm bildet
ellipsenförmige Bilder. Der Scheinwiderstand ist verantwortlich für Lage und Öffnungsweite der
Ellipsen.
- E ine Ellipse mit horizontaler Längsachse bedeutet eine hohe Impedanz (kleine Kapazität oder
große Induktivität).
- E ine Ellipse mit vertikaler Längsachse bedeutet eine niedrige Impedanz (große Kapazität oder
kleine Induktivität).
- E ine Ellipse in Schräglage bedeutet einen relativ großen Verlustwiderstand in Reihe mit dem
Blindwiderstand.
Bei Halbleitern wie z.B. Dioden wird der spannungsabhängige Kennlinienknick beim Übergang vom
nichtleitenden in den leitenden Zustand angezeigt. Die Vorwärts- und Rückwärtscharakteristik wird
dargestellt, soweit die Prüfspannung von 9 V das zulässt.
Durch die Zweipol-Messung kann keine Verstärkung von Transistoren getestet werden. Die einzelnen
Übergänge von Basis, Kollektor und Emitter können aber getestet werden. Durch den geringen Prüf-
strom von ca. 2 mA rms können fast alle Halbleiter zerstörungsfrei geprüft werden.
D ie üblichen Schutzvorkehrungen bei der Handhabung von statisch empfindlichen
MOS-Bauteilen müssen beachtet werden.
