Problembehebung Gleichlauf Gelenkarme Nachstellen; Problembehebung Höhe Gelenkarme Nachstellen - WAREMA K70 Montageanleitung

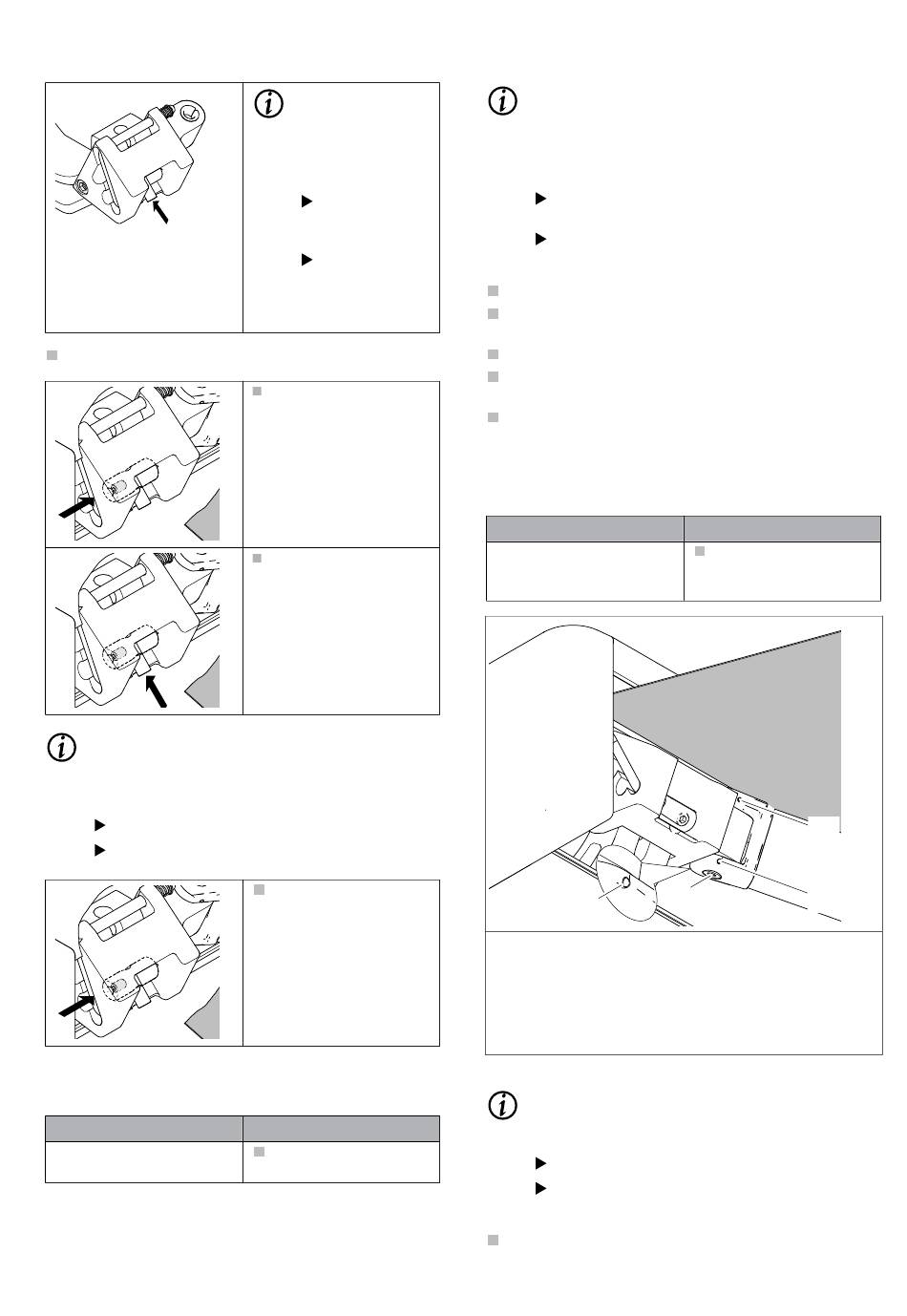

Markise ausfahren!
INFO
Vor dem Einfahren der Markise die Innensechs-
kantschraube festziehen. Dies ist notwendig, damit
nachfolgende Punkte nicht eintreten.
Kassette schließt nicht
Neigungswinkel kann sich weiter verstellen
2.12 Problembehebung Gleichlauf Gelenkarme
nachstellen
Ursache
Stoffverlauf auf der Welle
2003315 [Rev. 9 - de]/2017-03-22
INFO
Durch Drehen der
Stellschraube kann
die Neigung verstellt
werden:
Neigung steiler:
Drehen im Uhr-
zeigersinn
Neigung flacher:
Drehen gegen
den Uhrzeiger-
sinn
Innensechskantschrau-
be lösen, nicht heraus-
drehen!
Benötigtes Werkzeug: In-
nensechskantschlüssel
SW4
Ausfallprofil anheben
und Schraube in ent-
sprechende Richtung
drehen, bis gewünschte
Neigung erreicht ist!
Benötigtes Werkzeug: In-
nensechskantschlüssel
SW6
Innensechskantschrau-
be wieder festziehen!
Behebung
Stoff auf Welle verzie-
hen
INFO
Beim Einfahren der Markise werden die beiden Ge-
lenkarme nicht gleichzeitig eingefahren. Der Stoff-
verlauf auf der Welle verursacht den Ungleichlauf
der Gelenkarme
rechter Gelenkarm fährt zuerst ein → Stoff wi-
ckelt nach links
linker Gelenkarm fährt zuerst ein → Stoff wickelt
nach rechts
Markise komplett ausfahren!
Markise einfahren und beobachten, welcher Gelenkarm
zuerst einfährt!
Markise wieder ausfahren!
Markisentuch seitlich anfassen und in Richtung des zu-
erst einfahrenden Gelenkarmes ziehen!
Markise einfahren und Verhalten beobachten! Ggf. Vor-
gehen wiederholen.
2.13 Problembehebung Höhe Gelenkarme
nachstellen
Ursache
Höhe der Gelenkarme im
Bereich der hinteren Endla-
ge unterschiedlich
1c
1a Innensechskant-
schraube DIN 914
M6x14 Tuflok (vorne)
1b Innensechskant-
schraube DIN 914
M6x14 Tuflok (vorne)
Abb. 10: Mittleres Armgelenk einstellen
INFO
Durch den Exzenter [2] wird die Höhe des mittleren
Armgelenkes verstellt:
Verstellung nach unten: Drehen im Uhrzeigersinn
Verstellung nach oben: Drehen gegen den Uhr-
zeigersinn
Markise ca. 100-300 mm vor hintere Endlage einfahren!
Montage
Behebung
Höhe der mittleren Arm-
gelenke nachstellen
1a
2
1b
1c Innensechskant-
schraube DIN 914
M6x14 Tuflok (hinten)
2 Exzenter
Seite 11 | 12
