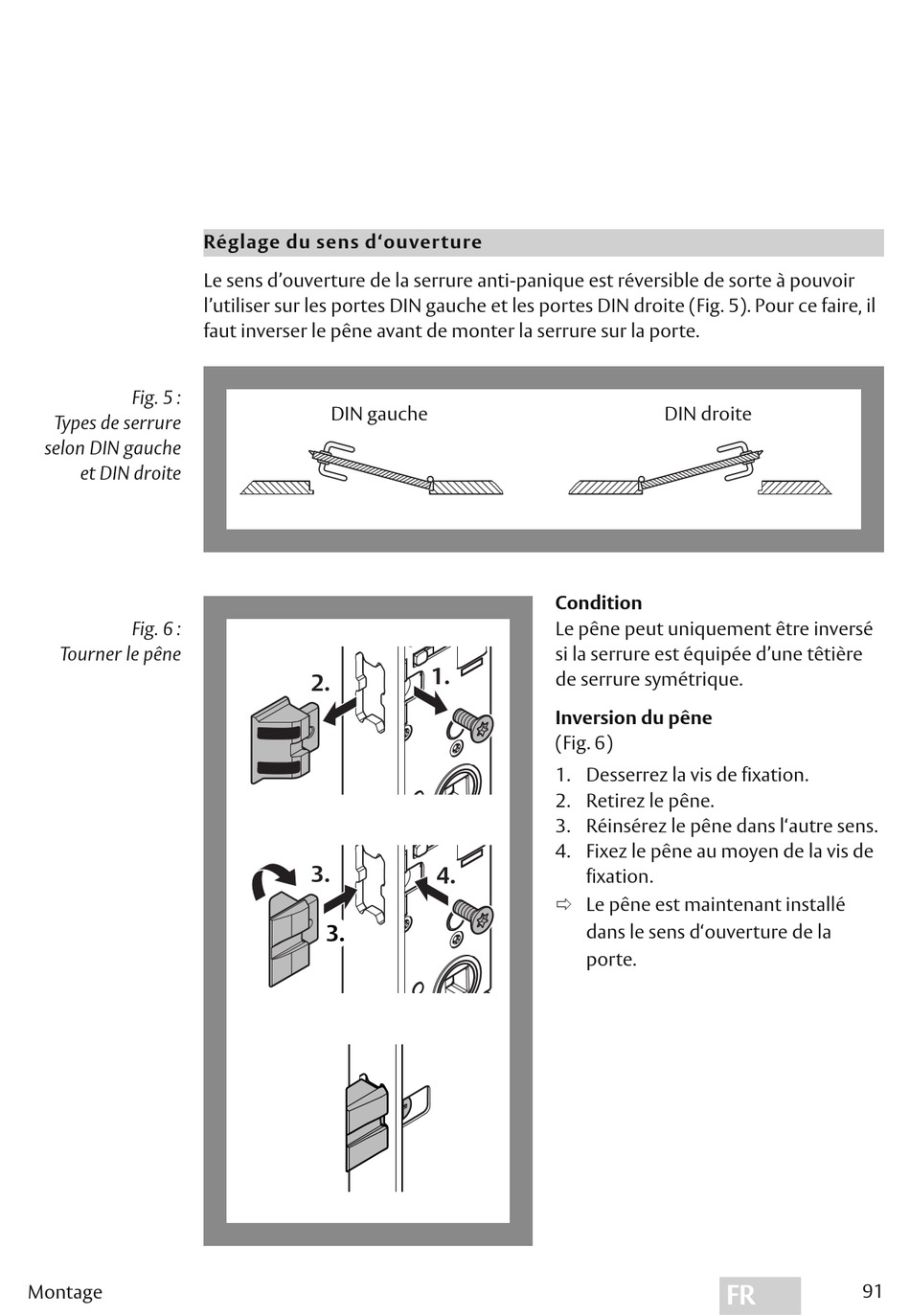

Assa Abloy OneSystem Serie Montageanleitung Seite 91

Fig. 5 :
Types de serrure
selon DIN gauche
et DIN droite
Fig. 6 :
Tourner le pêne
Montage
Réglage du sens d'ouverture
Le sens d'ouverture de la serrure anti-panique est réversible de sorte à pouvoir
l'utiliser sur les portes DIN gauche et les portes DIN droite (Fig. 5). Pour ce faire, il
faut inverser le pêne avant de monter la serrure sur la porte.
DIN gauche
2.
3.
3.
Condition
Le pêne peut uniquement être inversé
si la serrure est équipée d'une têtière
1.
de serrure symétrique.
Inversion du pêne
(Fig. 6)
1. Desserrez la vis de fixation.
2. Retirez le pêne.
3. Réinsérez le pêne dans l'autre sens.
4. Fixez le pêne au moyen de la vis de
4.
fixation.
 Le pêne est maintenant installé
dans le sens d'ouverture de la
porte.
DIN droite
