4. Ponownie załóż przezroczystą pokrywę na górnej stronie zbiornika filtra.
Przed wykonaniem tej czynności koniecznie należy upewnić się, że wszystkie powierzch-
nie zostały ponownie oczyszczone i są wolne od zanieczyszczeń.

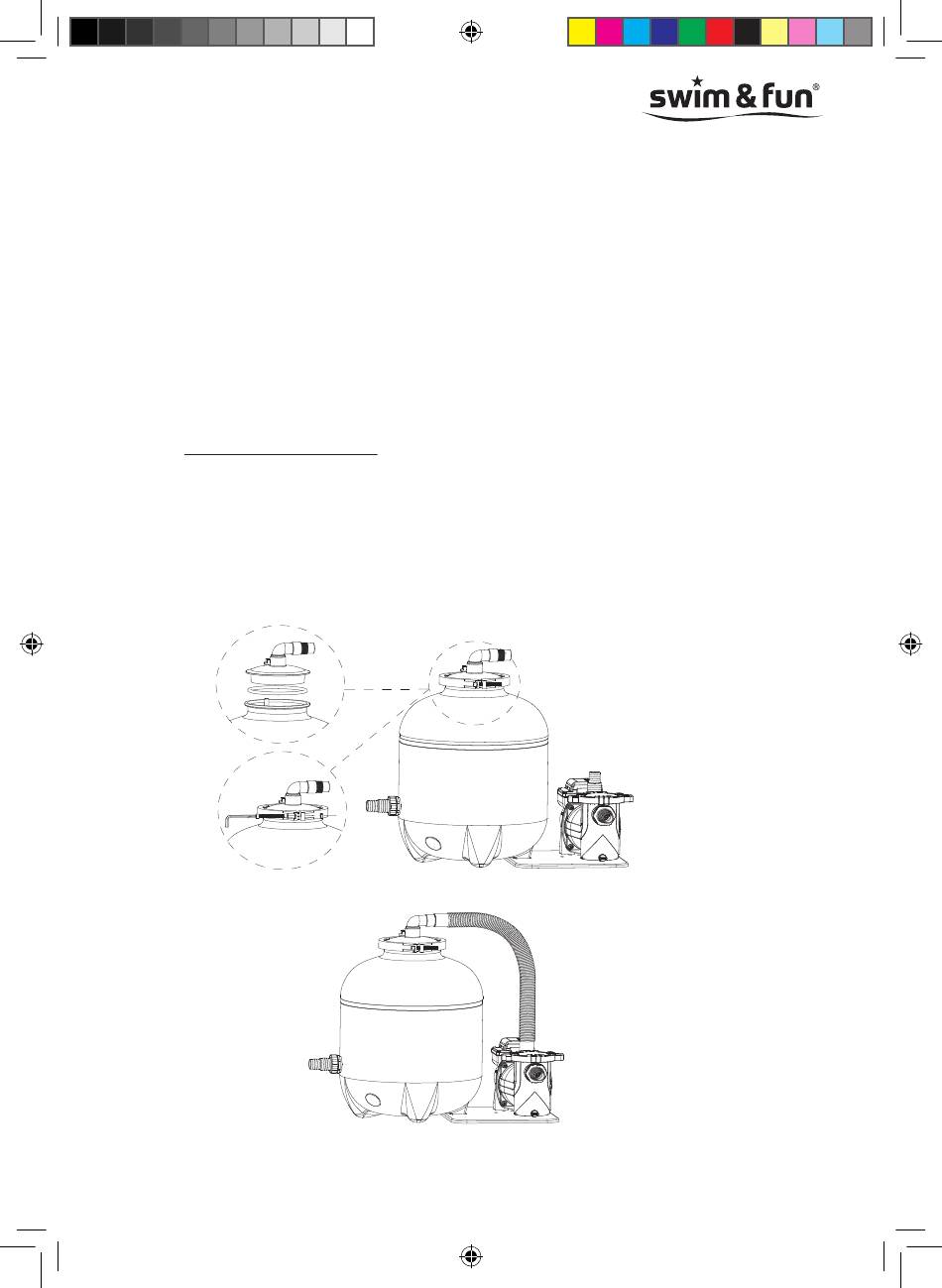

5. Przezroczysta pokrywa jest montowana do zbiornika filtra za pomocą pierścienia za-
ciskowego.
AFBEELDING 1 / ILLUSTRATION 1 / ABBILDUNG 1 / FIGURE 1 Pierścień zaciskowy jest skręcany przy użyciu śruby pierścienia zaciskowego i nakrętki
śruby pierścienia zaciskowego.
6. Zamontuj kątownik przyłączeniowy na górnej części przezroczystej pokrywy.
7. Podłącz kątownik przyłączeniowy do pompy filtrującej. Zamocuj wszystkie przyłącza za
pomocą opasek zaciskowych węży i upewnij się, że elementy podłączone do pompy są
odpowiednio uszczelnione za pomocą taśmy teflonowej.
Połączenia węży pompy
A. Przewód powrotny – połączenie między zbiornikiem filtra a przyłączem dyszy wlo-
towej (basenu).
Przefiltrowana woda jest nim doprowadzana z powrotem do basenu.
B. Skimmery – połączenie między złączem skimmera (basen) i pompą filtrującą.
Do pobierana z basenu wody, która ma zostać oczyszczona.
AFBEELDING 2 3 / ILLUSTRATION 2 3 / ABBILDUNG 2 3 / FIGURE 2 3
AQUAFORTE EZ CLEAN AQUALOON FILTER
90
MV-1927/1928-4-2020 swim-fun.com © Wszelkie prawa zastrzeżone Swim & Fun Scandinavia ApS
MV-1927-1928-A5-Filtersystem_BOOK.indb 90 MV-1927-1928-A5-Filtersystem_BOOK.indb 90
AFBEELDING 4 / ILLUSTRATION 4 / ABBILDUNG 4 / FIGURE 4
5
1
2
3
AFBEELDING 5 / ILLUSTRATION 5 / ABBILDUNG 5 /
ONDERDELEN AFBEELDING E1/L1 /
SPARE PARTS ILLUSTRATION E1/L1 /
ERSATZTEILE ABBILDUNG E1/L1 /
PIÈCES DE RE`CHANGE FIGURE E1/L1
13
