Zorg er vooral voor dat alle oppervlakken nogmaals zijn gereinigd en vrij zijn van vuil voor-
dat u dat doet.
5. Het transparante deksel wordt met de klemring aangesloten op de filtertank.
AFBEELDING 1 / ILLUSTRATION 1 / ABBILDUNG 1 / FIGURE 1
De klemring wordt samen met de klemringschroef en klemringmoer vastgeschroefd.
6. Monteer de aansluitbeugel aan de bovenzijde van het transparante deksel.
7. Sluit ten slotte de aansluitbeugel aan op de filterpomp. Zet alle verbindingen vast met
slangklemmen en zorg ervoor dat de pompverbindingsstukken goed worden afgedicht met
teflontape.
Pompslangaansluitingen
A. Retourleiding - aansluiting tussen de filtertank en de aansluiting op het inlaatmond-
stuk (zwembad).
Het gefilterde water wordt op dit punt teruggevoerd naar het zwembad.
B. Skimmers - verbinding tussen de skimmeraansluiting (zwembad) en de filterpomp.
Het te zuiveren water wordt op dit punt uit het zwembad gezogen.

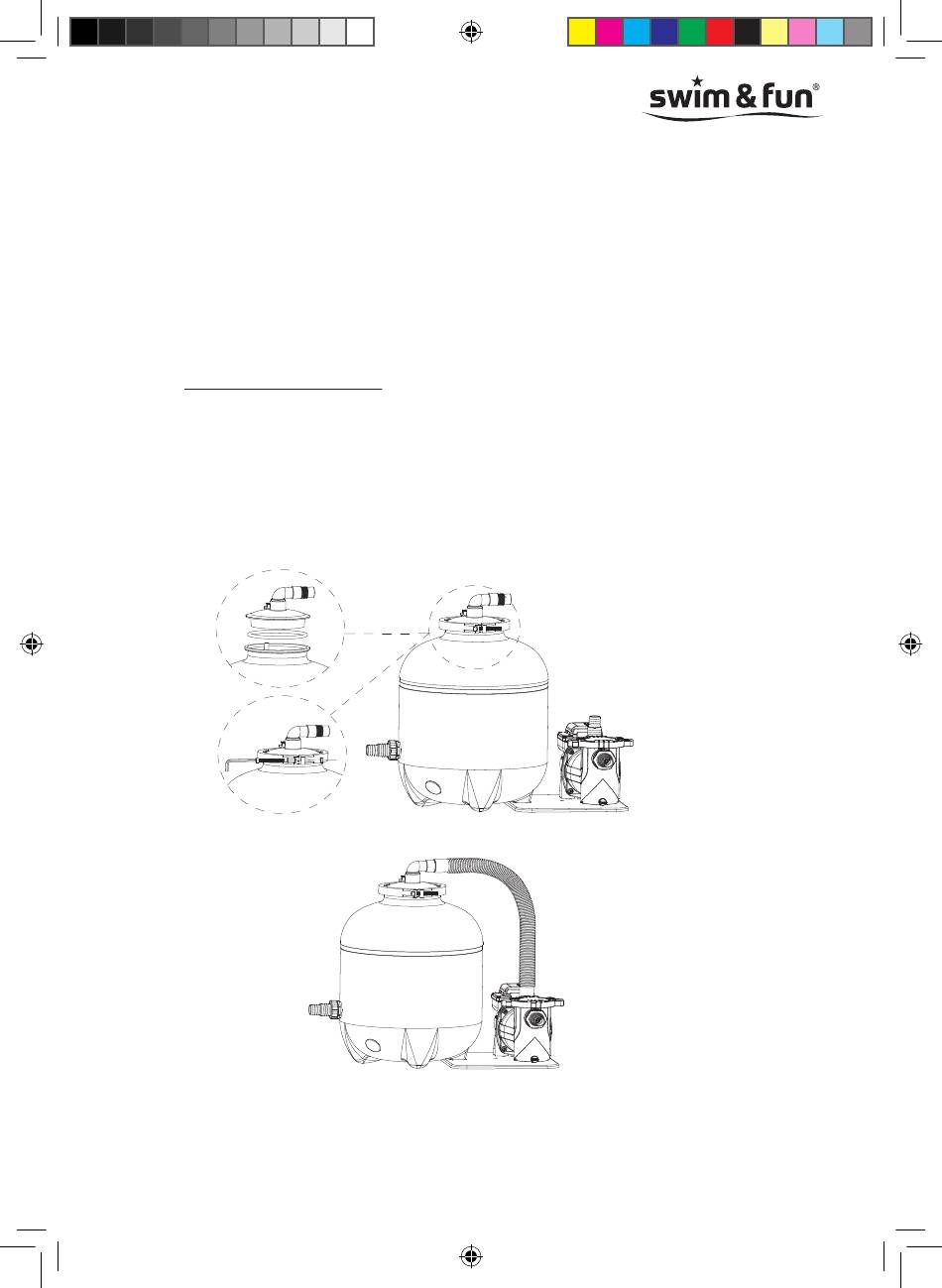

AFBEELDING 2 3 / ILLUSTRATION 2 3 / ABBILDUNG 2 3 / FIGURE 2 3
