Anhang
12.4.5

Anlagenkonfiguration 51

GLT - Brennerleistung

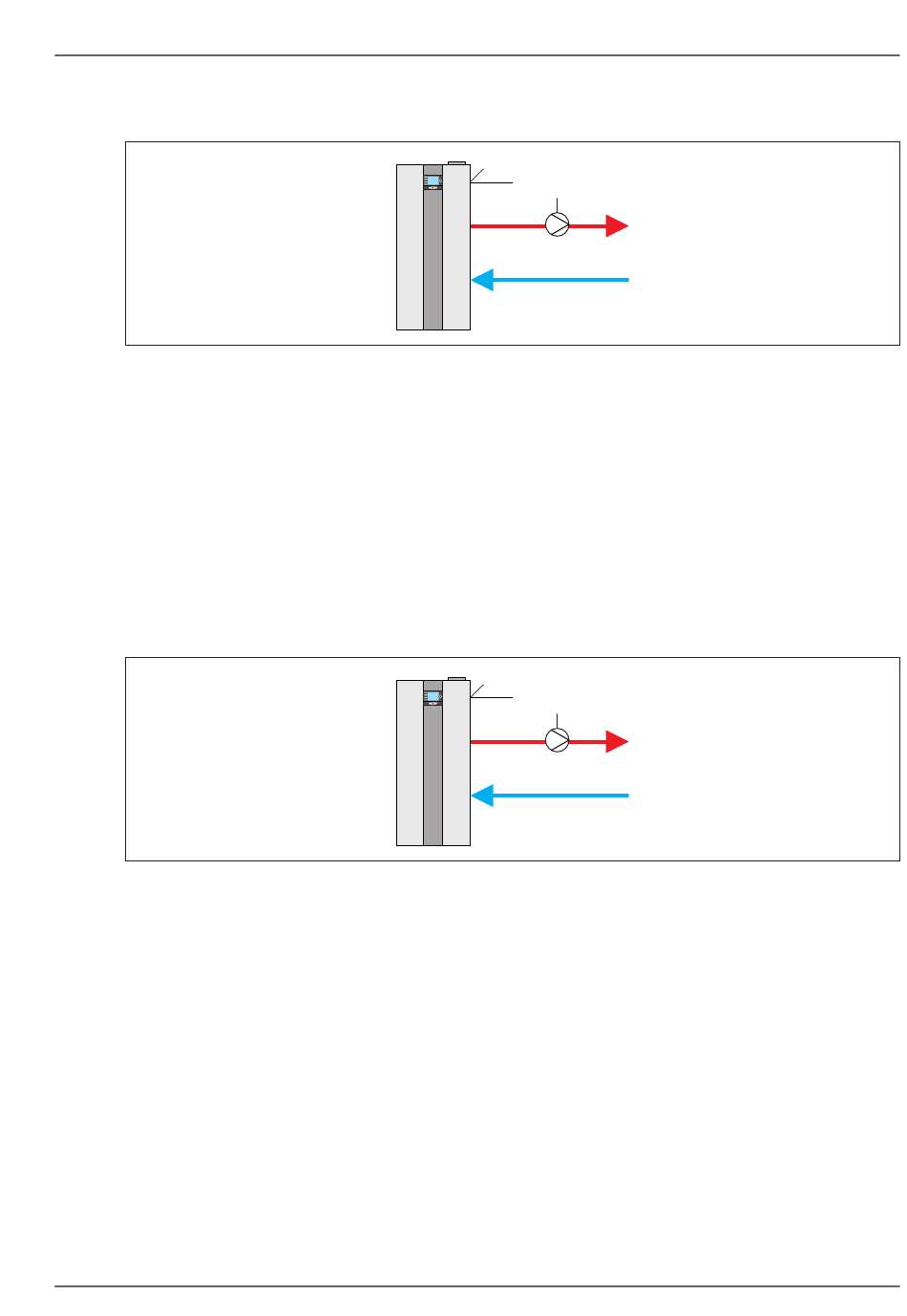

Abb. 12.11 Anlagenkonfiguration 51 - GLT - Brennerleistung
1 Zubringer-/Heizkreispumpe
2
GLT %
– Brenner geht nach Anforderung über Fremdregler in Betrieb (Taktsperre und Softstart aktiv).
– Zubringer-/Heizkreispumpe als Zubringerpumpe ab 2 V aktiv.
– keine Temperaturregelung
– Eingang E2:
Ansteuerung 0 - 10 V von Fremdregler
0 - 2 V Brenner AUS,
2 - 10 V Brennerleistung Min. bis Max. innerhalb der parametrierten Grenzen
12.4.6

Anlagenkonfiguration 52

GLT - Kesselsolltemperatur
Abb. 12.12 Anlagenkonfiguration 52 - GLT - Kesselsolltemperatur
1 Zubringer-/Heizkreispumpe
2
GLT %
– Brenner geht nach Anforderung über Kesseltemperaturregler in Betrieb (Taktsperre und Softstart aktiv)
– Zubringer-/Heizkreispumpe als Zubringerpumpe ab 2 V aktiv
– Kesseltemperaturregelung
– Eingang E2:
Ansteuerung 0 - 10 V von Fremdregler
0 - 2 V Brenner Aus
2 - 10 V Kesselsolltemperatur TK
3063702_202003
3
2
1
3 Eingang E2
3
2
1
3 Eingang E2
(HG21) - TK (HG22)
min max
