Wartungsanleitung

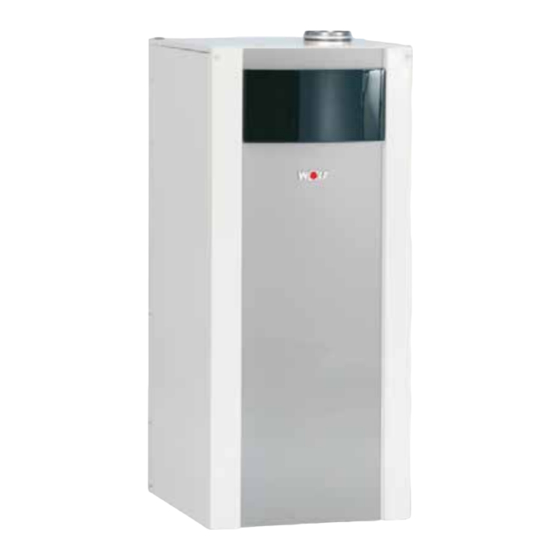

Öl-Brennwertkessel
COB
COB-CS
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de
WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at
Art.-Nr. 3062056_0110
Änderungen vorbehalten
Kessel für Heizen
Kessel mit Schichtenspeicher
D
AT
CH
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Wolf COB
Inhaltszusammenfassung für Wolf COB
- Seite 1 COB-CS Kessel mit Schichtenspeicher Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at Art.-Nr. 3062056_0110...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis .................Seite 1. Sicherheitshinweise ....................3 2. Bauteilübersicht .......................4 3. Liste benötigter Teile ....................5 4. Wartungsablauf ....................6-10 5. Übersicht der Arbeitsschritte mit Wartungsprotokoll .........11-12 Einfache Wartungstechnik 3062056_0110... -
Seite 3: Allgemeine Hinweise
Allgemeine Hinweise Alle Wartungsarbeiten dürfen nur von einem Fachhandwerker durchgeführt werden. Eine jährliche Wartung sowie die ausschliessliche Verwendung von Original Wolf-Ersatzteilen sind für einen störungsfreien Betrieb und lange Lebensdauer Ihres Gerätes von entscheidender Bedeutung. Wir empfehlen daher einen Wartungsvertrag mit Ihrer Fachhandwerkerfirma abzuschliessen. -
Seite 4: Bauteilübersicht
2. Bauteilübersicht Zündtrafo Automatischer Entlüfter Sicherheitstemperaturbegrenzer Flammenwächter Düsenstock Ölpumpenmotor Gebläse 2-stufige Ölpumpe Abgastemperaturbe- grenzer Kesselfühler Wasserdruckschalter Entleerungshahn Brenner in Wartungsposition Heizfläche Wärmetauscher Zündelektroden Öldüse Mischkopf Sichtrohr Flammenwächter 3062056_0110... -
Seite 5: Liste Benötigter Teile
3. Liste benötigter Teile Wartungswerkzeuge im Lieferumfang COB enthalten Lieferumfang ab 01/2010 Lieferumfang bis 12/2009 Einstelllehre mit Schaber Einstelllehre Schutzkappe Reinigungshaken Wartungswerkzeug Reinigungsbürste Reinigungsbürste mit Wartungswerkzeug Verlängerung für COB-40 Zur Durchführung der Wartung ist die dem Gerät beigelegte Wartungsanleitung maßgeblich! Für die Wartung wird benötigt:... -
Seite 6: Innensechskantschrauben 6Mm Am Brennerflansch Lockern. (Nicht Herausdrehen)
4. Wartungsablauf 5. Oberen Verklei- dungsdeckel nach Betriebsschalter vorne ziehen und abheben. 1. Regelungsdeckel nach unten klappen. 2. Öl-Brennwertkessel am Betriebsschalter ausschalten. 6. Regelungskasten nach unten klappen Verbrennungsgefahr An den Netzanschlussklemmen des Gerätes Vor Beginn der Wartungsarbeiten Gerät etwa liegt auch bei ausgeschaltetem Betriebsschalter eine halbe Stunde abkühlen lassen oder elektrische Spannung an. - Seite 7 Gefahr von Verbrennung durch heiße Bauteile Beim Aus- und Einbau der Düse mit zweitem Gabel- schlüssel SW16 gegenhalten. 10. Brennereinheit nach oben aus dem Brennkammerdeckel heben und in Wartungsposition gemäß Bild einhängen Hinweis: Nur Wolf Original Ersatzteil-Düse (siehe Seite 5) verwenden! Innensechskantschraube Sichtrohr Mischkopf Positionierung 11.
- Seite 8 4. Wartungsablauf Einstelllehre (Lieferumfang COB ab 01/2010) 2. Kontrolle 1. Kontrolle COB-29/40 1. Kontrolle Siphon COB-20 3. Kontrolle 1. Kontrolle COB-15 19. Vor der Wärmetauscherreinigung den Siphon demontie- Einstelllehre (Lieferumfang COB bis 12/2009) 2. Kontrolle ren, unter den nun offenen Kondensatablaufstutzen 1.
-
Seite 9: Kondensatwanne Reinigen
Reinigungshaken abschaben. Dichtring auszutauschen! Reinigungsaufsätze wieder tauschen und Reinigungs- bürste in Rückwand einhängen. COB bis 12/2009: Dichtring I : 75 x 1,5mm Achtung COB ab 01/2010: Dichtring II : 87 x 2,5mm Chemische Reinigungsmittel können den Wärmetauscher angreifen und sind nicht zulässig! -
Seite 10: Überprüfen Der Schutzanode Am Schichtenspeicher Cs
4. Wartungsablauf 50. Abgasmessung Zentralstecker im Schornsteinfegerbetrieb durchführen, Werte in Wartungs- protokoll eintragen. Bei Bedarf CO - Werte neu einstellen Reinigungsbürste (siehe Montageanleitung) Dichtring Öl-Luftverbund Sollwert Gerät geschlossen Stufe 1 und Stufe 2 13,5 ± 0,3% Brennkammer- deckel 51. Regelungszubehör prüfen 36. -
Seite 11: Übersicht Der Arbeitsschritte Mit Wartungsprotokoll
5. Übersicht der Arbeitsschritte mit Wartungsprotokoll Pos. Arbeitsschritt Protokollpunkt Datum Regelungsdeckel nach unten klappen. Öl-Brennwertkessel am Betriebsschalter ausschalten. Anlage spannungsfrei machen! Schrauben links / rechts lösen und Frontverkleidung nach oben aushängen. Oberen Verkleidungsdeckel nach vorne ziehen und abheben. Regelungskasten nach unten klappen. Zentralstecker abziehen. - Seite 12 5. Übersicht der Arbeitsschritte mit Wartungsprotokoll Pos. Arbeitsschritt Protokollpunkt Regelung hochklappen. Oberen Verkleidungsdeckel aufsetzen. Frontverkleidung unten einhaken und oben mit 2 Schrauben befestigen. Anlagendruck überprüfen und ggf. Heizungswasser nachfüllen. Bei Wasserverlust Vordruck am Ausdehnungsgefäß prüfen. Probelauf Sicherung einschalten. Öl-Brennwertkessel am Betriebsschalter einschalten. Zur Abgasmessung Temperaturwahlschalter auf Schornsteinfegerbetrieb stellen bzw.
