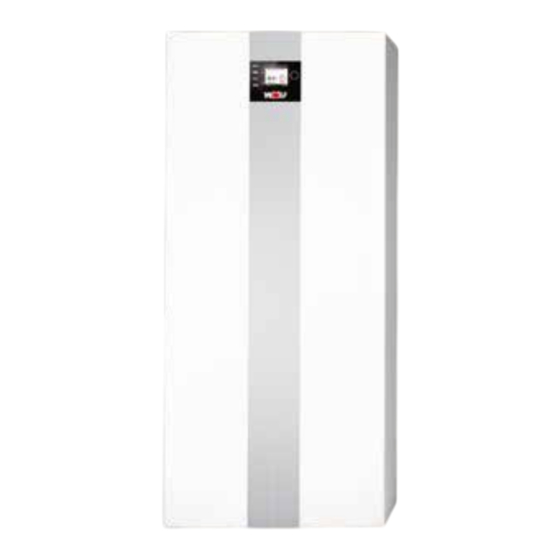

- Seite 1 Betriebsanleitung ÖLBRENNWERTKESSEL TOB / TS / TR TOB für Heizen TS für Warmwasserbereitung mit Schichtenspeicher TR für Warmwasserbereitung mit Rohrwendelspeicher Deutsch | Änderungen vorbehalten! 3063703_201910...
-
Seite 2: Inhaltsverzeichnis
Wärmeerzeuger im Notfall außer Betrieb nehmen ..................16 Wärmeerzeuger endgültig außer Betrieb nehmen ..................16 Recycling und Entsorgung ...................... 17 Energiesparende Betriebsweise ..................... 18 11.1 Heizbetrieb ..............................18 11.2 Warmwasserbetrieb ........................... 19 Produktdaten zum Energieverbrauch ..................20 02 | WOLF GmbH 3063703_201910... -
Seite 3: Zu Diesem Dokument
Zu diesem Dokument ► Dieses Dokument vor Beginn der Arbeiten lesen. ► Die Vorgaben in diesem Dokument einhalten. Bei Nichtbeachten erlischt der Gewährleistungsanspruch gegenüber der WOLF GmbH. Gültigkeit des Dokuments Dieses Dokument gilt für die Ölbrennwertkessel TOB, Schichtenspeicher TS und Rohrwendelspeicher TR. -
Seite 4: Warnhinweise
HINWEIS Bedeutet, dass Sachschäden auftreten können. Tab. 1.2 Bedeutung Warnhinweise Aufbau von Warnhinweisen Warnhinweise sind nach folgendem Prinzip aufgebaut: SIGNALWORT Art und Quelle der Gefahr! Erläuterung der Gefahr. ► Handlungsanweisung zur Abwendung der Gefahr. Abkürzungen im Dokument Kesselfüll- und Entleerungshahn Kaltwasser Speicherladepumpe Warmwasser 04 | WOLF GmbH 3063703_201910... -
Seite 5: Sicherheit
Sicherheits- und Überwachungseinrichtungen nicht entfernen, überbrücken oder in anderer Weise außer Funktion setzen. Den Wärmeerzeuger nur in technisch einwandfreiem Zustand betreiben. Störungen und Schäden, die die Sicherheit beeinträchtigen oder beeinträchtigen können, umgehend und fachmännisch beheben. Schadhafte Bauteile Wärmeerzeugers durch Original WOLF-Ersatzteile ersetzen. ► Allgemeine Sicherheitshinweise GEFAHR Elektrische Spannung! Todesfolge durch Stromschläge. - Seite 6 Verbrennungen an den Händen durch heiße Bauteile. Vor Arbeiten am geöffneten Wärmeerzeuger: Den Wärmeerzeuger unter 40 °C ► abkühlen lassen. Sicherheitshandschuhe benutzen. ► WARNUNG Wasserseitiger Überdruck! Verletzungen am Körper durch hohen Überdruck am Wärmeerzeuger, Ausdehnungsgefäßen, Fühler und Sensoren. Alle Hähne schließen. ► Wärmeerzeuger ggf. entleeren. ► Sicherheitshandschuhe benutzen. ► 06 | WOLF GmbH 3063703_201910...
-
Seite 7: Beschreibung
Ölbrennwertkessel TOB Magnesium Schutzanode Schichtenspeicher TS 10 Zirkulationsleitung 11 KW-Einschichtrohr Zirkulation 12 Entleerung Kaltwasser Warmwasser 13 Kondensatpumpe (Zubehör) WW-Entnahme am höchsten Punkt 14 Neutralisation (Zubehör) Speicherladung von oben mit Prall- und 15 Siphon Verteilplatte 16 Kondensatwanne Tauchhülse für Speichertemperaturfühler 3063703_201910 WOLF GmbH | 07... -
Seite 8: Aufbauschema Ölbrennwertkessel Tob Mit Tr
Aufbauschema Ölbrennwertkessel TOB mit TS Ölbrennwertkessel TOB Magnesium Schutzanode Rohrwendelspeicher TR 10 Zirkulationsleitung Automatischer Entlüfter 11 KW-Einschichtrohr 12 Entleerung Zirkulation Kaltwasser 13 Kondensatpumpe (Zubehör) Warmwasser 14 Neutralisation (Zubehör) WW-Entnahme am höchsten Punkt 15 Siphon Tauchhülse für Speichertemperaturfühler 16 Kondensatwanne 08 | WOLF GmbH 3063703_201910... -
Seite 9: Bauteile Ölbrennwertkessel Tob
Beschreibung Bauteile Ölbrennwertkessel TOB Abb. 3.3 Bauteile Ölbrennwertkessel TOB Zündtrafo Kesselfühler Gebläse Ölpumpe Differenzdrucksensor 11 Sicherheitstemperaturbegrenzer Abgastemperatursensor 10 Ölpumpenmotor 12 Automatischer Entlüfter Wasserdrucksensor Rücklauftemperaturfühler 13 Öldrucksensor Entleerungshahn 14 Düsenstock 3063703_201910 WOLF GmbH | 09... -
Seite 10: Bauteile Schichtenspeicher Ts
14 Heizungsrücklauf 1“ Bauteile Rohrwendelspeicher TR Abb. 3.5 Bauteile Rohrwendelspeicher TR Kaltwasseranschluss ¾“ (optional bei Zubehör) Entleerung Warmwasseranschluss ¾“ Speicherladepumpe Ausdehnungsgefäß 8 L (Zubehör) Heizungsvorlauf 1“ Zirkulationpumpe (Zubehör) Tauchrohr Speicherfühler 10 Heizungsrücklauf 1“ Schutzanode (unter Abdeckung) 10 | WOLF GmbH 3063703_201910... -
Seite 11: Aufstellung Oder Änderung
Unsachgemäße Veränderung am Wärmeerzeuger oder an anderen Teilen der Heizungsanlage. Gefährdungen von Personen und Beschädigung der Anlage. ► Arbeiten nur von einem Fachhandwerker durchführen lassen. GEFAHR Unsachgemäße Veränderung der Luft-/Abgasleitungen! Ersticken und Gefahr von schweren bis lebensgefährlichen Vergiftungen. ► Arbeiten nur von einem Fachhandwerker durchführen lassen. 3063703_201910 WOLF GmbH | 11... -
Seite 12: Instandhaltung
● ● Wartung durchführen. ● ● Wärmeerzeuger vorübergehend außer Betrieb nehmen. ● ● Wärmeerzeuger wieder in Betrieb nehmen. ● ● ● Wärmeerzeuger im Notfall außer Betrieb nehmen. ● ● Wärmeerzeuger endgültig außer Betrieb nehmen. ● 12 | WOLF GmbH 3063703_201910... -
Seite 13: Bedienung
Bedienung Bedienung Bedienungsanleitung für den Benutzer Bedienmodul BM-2 Bedienungsanleitung für den Benutzer Anzeigemodul AM ► Den Wärmeerzeuger über das Regelungsmodul steuern. 3063703_201910 WOLF GmbH | 13... -
Seite 14: Wartung
Gefährdungen von Personen und Beschädigung der Anlage. ► Inspektion und Wartung nur von einem Fachhandwerker durchführen lassen. Betriebsanleitung für die Fachkraft Ölbrennwertkessel TOB / TS / TR WOLF empfiehlt einen Inspektions- und Wartungsvertrag mit einem Fachhandwerker abzuschließen. Pflichten des Betreibers Damit eine zuverlässige und sichere Funktion des Wärmeerzeugers gewährleistet ist, folgende Punkte beachten: ► Gemäß § 11(3) ENEV die Anlage jährlich warten lassen. ► Anleitung beachten. 14 | WOLF GmbH 3063703_201910... -
Seite 15: Störung
► Taste 4 drücken. ✔ Wärmeerzeuger wird entriegelt und geht wieder in Betrieb. Störung weiterhin vorhanden: ► Wärmeerzeuger am Betriebsschalter aus- und wieder einschalten. ► Taste 4 drücken. Störung weiterhin vorhanden: ► Wärmeerzeuger am Betriebsschalter ausschalten. ► Fachhandwerker verständigen. 3063703_201910 WOLF GmbH | 15... -
Seite 16: Außerbetriebnahme
Abb. 9.1 Betriebsschalter ► Wärmeerzeuger am Betriebsschalter ausschalten. ► Fachhandwerker benachrichtigen. Wärmeerzeuger endgültig außer Betrieb nehmen Betriebsanleitung für die Fachkraft Ölbrennwertkessel TOB / TS / TR ► Wärmeerzeuger nur von einem Fachhandwerker außer Betrieb nehmen lassen. 16 | WOLF GmbH 3063703_201910... -
Seite 17: Recycling Und Entsorgung
► Alten Wärmeerzeuger, Verschleißteile, defekte Bauteile sowie umweltgefährdende Flüssigkeiten und Öle gemäß Abfall-Entsorgungsgesetz einer umweltgerechten Entsorgung und Verwertung zuführen. Keinesfalls über den Hausmüll entsorgen! ► Verpackungen aus Karton, recycelbare Kunststoffe und Füllmaterialien aus Kunststoff umweltgerecht über entsprechende Recycling-Systeme oder Wertstoffhöfe entsorgen. ► Jeweilige landesspezifischen oder örtlichen Vorschriften beachten. 3063703_201910 WOLF GmbH | 17... -
Seite 18: Energiesparende Betriebsweise
45 °C betreiben. Somit wird eine möglichst große Brennwertnutzung erzielt. Regelung Wenn die Heizung nicht läuft, spart sie Energie. Eine, witterungsgeführte oder raumtemperaturgeführte Regelung sorgt mit automatischer Nachtabsenkung und Thermostatventilen dafür, dass nur dann geheizt wird, wenn Wärme gebraucht wird. Die Heizung mit einem witterungsgeführten Heizungsregler aus dem WOLF- Zubehör ausrüsten. Ihr Fachhandwerker berät Sie gerne über die optimale Einstellung. – In Verbindung mit dem WOLF-Regelungszubehör die Funktion Nachtabsenkung nutzen. Damit wird das Energieniveau der tatsächlichen Bedarfszeit angepasst. -
Seite 19: Warmwasserbetrieb
Energiesparende Betriebsweise 11.2 Warmwasserbetrieb Tipp Erklärung Optimale Warm- Die Temperatur des Warmwassers oder des Speichers nur auf die benötigte wasser temperatur Temperatur einstellen. Jede weitere Erwärmung kostet zusätzliche Energie. Warm wasser- Duschen verbraucht nur ca. ⅓ der Wassermenge eines Wannenbades. verbrauch Tropfende Wasserhähne umgehend instand setzen. 3063703_201910 WOLF GmbH | 19... -
Seite 20: Produktdaten Zum Energieverbrauch
Hochtemperaturbetrieb bedeutet eine Rücklauftemperatur von 60 °C am Heizgeräteinlass und eine Vorlauftemperatur von 80 °C am Heizgerätauslass Niedertemperaturbetrieb bedeutet eine Rücklauftemperatur (am Heizgeräteeinlass) für Brennwertkessel von 30 °C, für Niedertemperaturkessel von 37 °C und für andere Heizgeräte von 50 °C 20 | WOLF GmbH 3063703_201910... - Seite 21 3063703_201910 WOLF GmbH | 21...
- Seite 22 22 | WOLF GmbH 3063703_201910...
- Seite 23 3063703_201910 WOLF GmbH | 23...
- Seite 24 WOLF GmbH | Postfach 1380 | D-84048 Mainburg Tel. +49.0.87 51 74- 0 | Fax +49.0.87 51 74- 16 00 | www.WOLF.eu...
