BOS 21M-_ _ _-_ _ _ _-S4
Capteurs optoélectroniques
Détecteur optique, barrage optique à réflexion et barrage optique unidirectionnel

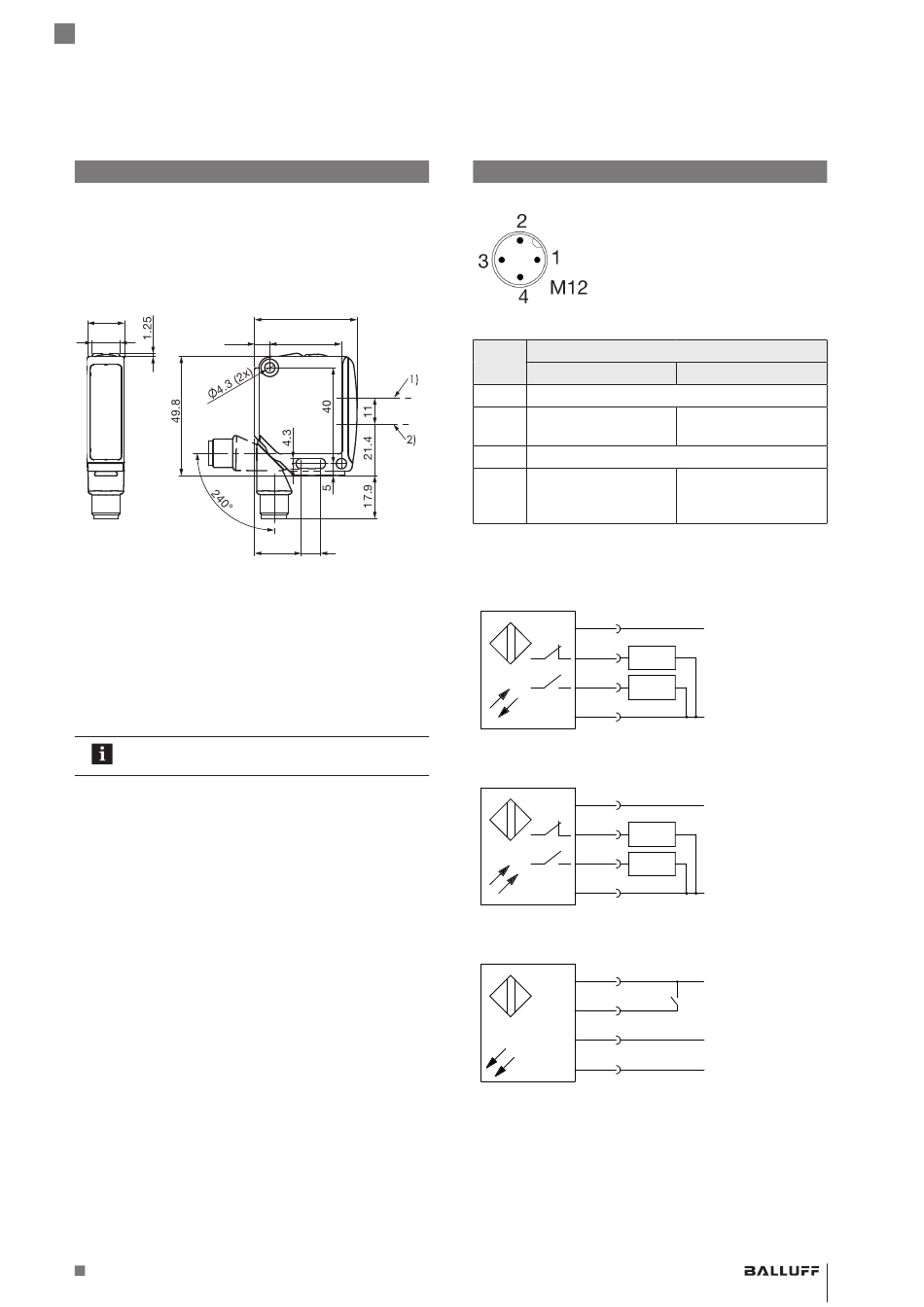

Montage
Le capteur peut être fixé de trois manières différentes :
à l'aide de deux vis M4 et rondelles par l'intermédiaire
des perçages du boîtier
à l'aide d'une bride de fixation (accessoires)
à l'aide de pièces de serrage spéciales (fournies
séparément) sur le profil en queue d'aronde du boîtier
15.4
11.8
6.3
1) Axe optique récepteur
(pour BOS 21M-...-RD..., BOS 21M-...-PR..., BOS 21M-...-RE...)
Axe optique émetteur (pour BOS 21M-...-RS...)
2) Axe optique émetteur (pour BOS 21M-...-RD..., BOS 21M-...-PR...)
Fig. 2 :
Dimensions
La portée est mesurée à partir de la fenêtre optique.
La connexion enfichable M12 est orientable à 240°.
Chaque capteur doit être aligné
individuellement.
www.balluff.com
LED ye
*
*
LED gn
42.7
29.9
19.4
8
Connexions
Fig. 3 : Schéma du connecteur
Broche
BOS 21M-PAI-...-S4 BOS 21M-XI-RS31-S4
1
Tension d'emploi (+)
Sortie de commutation
2
(Q2)
3
Sortie de commutation
4
(Q1), communication
IO-Link (C)
Tab. 1 : Affectation des broches
BOS 21M-PAI-RD30-S4 et BOS 21M-PAI-PR30-S4
1
2
4
3
BOS 21M-PAI-RE30-S4
1
2
4
3
BOS 21M-XI-RS31-S4
1
2
4
3
Fig. 4 :
Schémas des connexions
Signal
Test fonction d'entrée
(émetteur désactivé)
GND (–)
Communication
IO-Link (C)
+
Q2
Q1 / C
+
Q2
Q1 / C
+
Test
C
français
3
