Perfect RX-620 Betriebsanleitung Seite 85

Nomenclature
Det.
1 Bout - Bolt - Schraube - Boulen -Tomillo M16x40 ..................................... .
2 Borgplaat - Lockplate - Sigerungsblech - Rondelle - Placa de retención ..... .
3 Sluitring - Washer - Scheibe - Rondelle -Arandela .................................... .
4 Vleugel - Wing - Flügel -Aile -Ala ........................................................... .
5 V- snaarschijf - Pulley - Riemenscheibe - Poulie - Polea SPB- 2 25-5 .......... .
6 Veerri �9 - Springwasher - Federring - Rondelle d'arrêt - Arandela de
retencIon .................................................................................................... .
7 Bout - Bolt - Schraube - Boulen -Tomillo M8x20 ....................................... .
8 Deksel - Cover - Deck el - Couvercle - Cubierta Incl . Det . 9 ........................ .
9 Oliekeerring - Oil seal - Simmerring - Joint - Retén .................................... .
10 Kogellager - Bearing - Lager - Roulement- Cojinete 1311 ......................... .
11 Lagerhuis - Housing - Gehäuse - Boîte -Alojamiento de cojinete Incl . Del .
9 . ............................................................................................................... .
12 Verlengpijpje - E x tension tube - Distanzrohr - Rallonge -Alargadora ......... .
13 Smeernippel - Grease nippel - Schmiemippel - Graisseur - Engrasado ...... .
14 Ring - Washer - Scheibe - Rondelle -Arandela ......................................... .
15 Bout- Bolt- Schraube - Boulen -Tomillo M16x65 ..................................... .
16 Bout- Bolt- Schraube - Boulen -Tomillo M16x70 ..................................... .
17 Veerring - Springwasher - Federring - Rondelle d'arrêt - Arandela de
retención M16 ............................................................................................ .
18 Borgmoer - Locknut - Sicherungsmutter - Ecrou freine - Contratuerca M16
19 Spie - Key - Keil - Clavette- Chaveta ....................................................... .

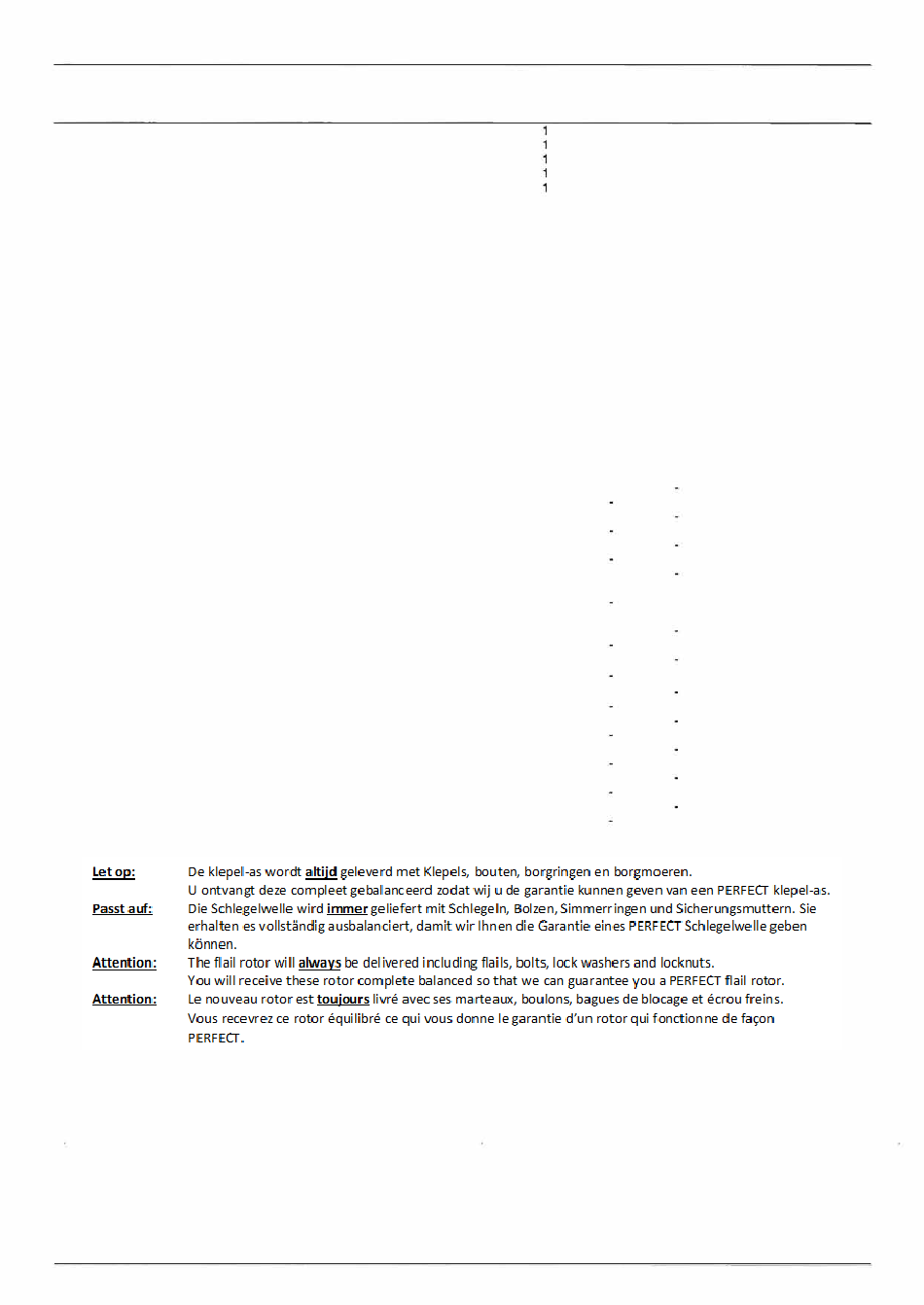

20 Klepelas - Flail rotor - Schlegelwelle - Rotor - Rotor .................................. .
21 Deksel - Cover - Deckel - Couvercle - Cubierta
22 Bout - Bolt- Schraube - Boulen -Tomillo M20x140 ................................... .
Bout - Bolt - Schraube - Boulen -Tomillo M20x140 ................................... .
23 Spanbus - Bushing - Büchse - Bague - Casquillo ...................................... .
Spanbus - Bushing - Büchse - Bague - Casquillo ...................................... .
24 Spanbus - Bushing - Büchse - Bague - Casquillo ...................................... .
Spanbus - Bushing - Büchse - Bague - Casquillo ...................................... .
25 Borgring - Lockwasher - Sigerungsring - Rondelle freine - Arandela de
retención .................................................................................................... .
Borgri �9 - Lockwasher - Sigerungsring - Rondelle freine -Arandela de
retencIon .................................................................................................... .
26 Borgmoer - Locknut - Sicherungsmutter - Ecrou freine - Contratuerca M20
Borgmoer - Locknut - Sicherungsmutter - Ecrou freine - Contratuerca M20
27 Klepelhouder - Flail carrier - Schlegel Halter - Porte Couteau ..................... .
Klepelhouder - Flail carrier - Schlegel Halter - Porte Couteau ...................... 20
28 Klepel mes - Cutter - Klingen - Couteau ....................................................... 20
Klepel mes - Cutter - Klingen - Couteau ....................................................... 20
29 Bout - Bolt - Schraube - Boulen -Tornillo M12(1,25)x35 ................................ 60
Bout - Bolt - Schraube - Boulen -Tomillo M12(1,25)x35................................. 60
30 Borgmoer - Locknut - Sicherungsmutter - Ecrou freine - Contratuerca M12 .. 60
Borgmoer - Locknut - Sicherungsmutter - Ecrou freine - Contratuerca M12 .. 60
31 Oor - Ear - Lasche - Douille - Oreja ............................................................
Oor - Ear - Lasche - Douille - Oreja . . . . . . . . . . . . . .. .. .. .. . .. .. . . . . .. . .. .. . . . . . . . . . . . . . . . .. . . . . ..
32 Oor - Ear - Lasche - Douille - Oreja . . . . . . . . . . .. . .. .. .. .. . . . . . . . . . . . . .. . . . . . . . . . . .. ... . . .. . ... . .
Oor - Ear - Lasche - Douille - Oreja ............................................................
01-01-2018 nadruk verboden - all rights reserved - nachdruck verboten - contrefaire interdite
Qty. RX-620 RX-620
L.
R.
No.
No.
3.02964 3.02964
4.12214 4.12214
4.12213 4.12213
4.14590 4.14590
3.15758 3.15758
8 3.01932 3.01932
8 3.02902 3.02902
1
4.11636 4.11636
3 3.03483 3.03483
2 3.01881 3.01881
4.11637 4.11637
2
1 3.11751 3.11751
2
3.01537 3.01537
2 4.11891 4.11891
5 3.02969 3.02969
1 3.02970 3.02970
6 3.02879 3.02879
6 3.00211 3.00211
1 3.01570 3.01570
1 4.15757 4.15757
1 4.11638
4.11638
20 3.11668
20 3.11668
20
3.02991
20 3.02991
20 3.03030
20
3.03030
20 3.03025
20
3.03025
20 3.00212
20
3.00212
20 3.16881
3.16881
3.16882
3.16882
3.04050
3.04050
3.00210
3.00210
20 3.11719
20 3.11719
20 3.11718
20 3.11718
117
