Aankoppeling aan tractor

1.5.2.1

Standaard versie

• Hydrauliek:
1x EW voor klepelmaaier Links.
o
1x EW voor klepelmaaier Rechts.
o
1x DW voor Vergrendelcilinders.
o

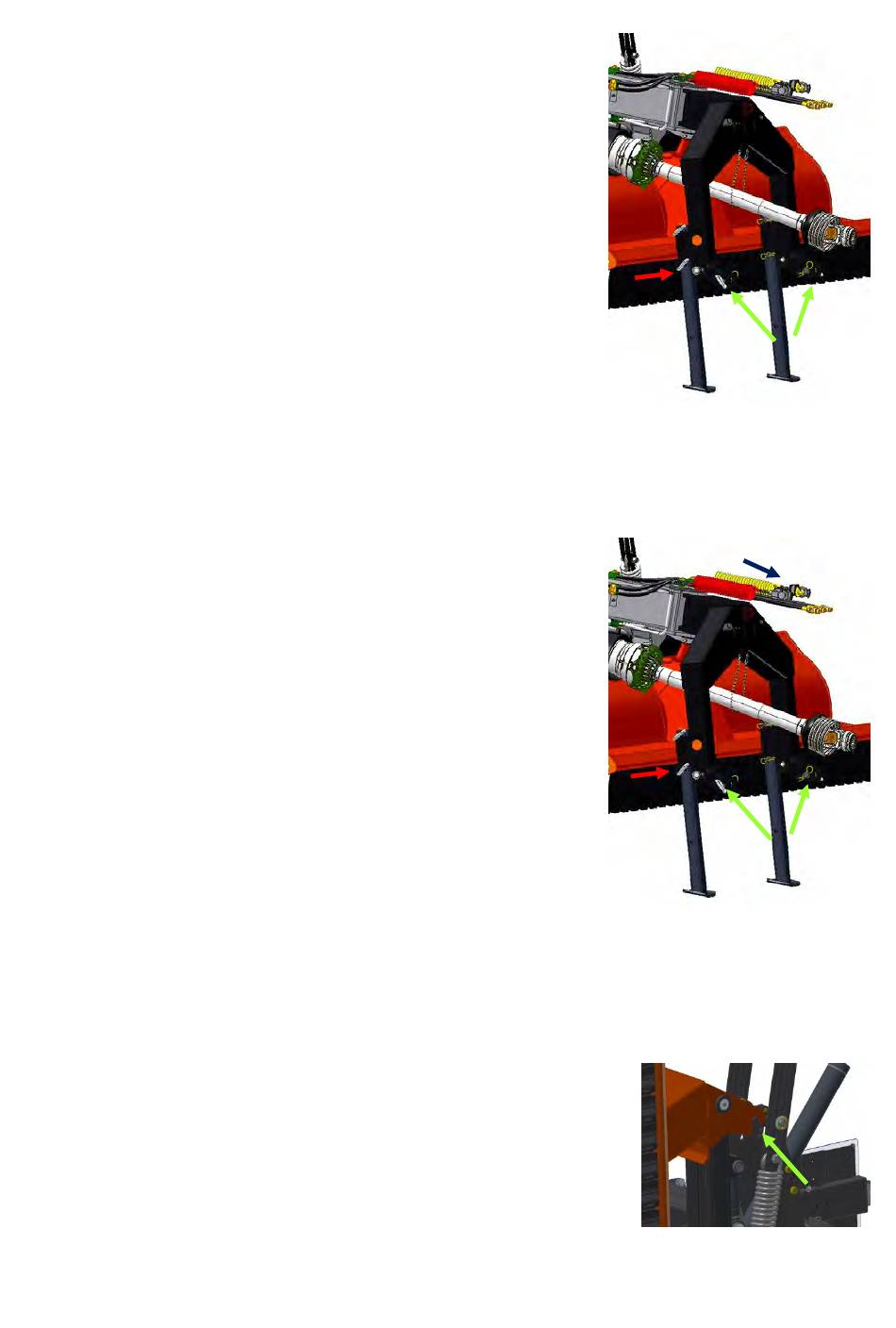

• De machine wordt gedragen in de 2 punts- aankoppeling van de
hefarmen van de tractor. Controleer altijd of deze na aankoppelen goed
geborgen zijn. Daarna kunnen de stelpoten worden omhooggeschoven en
vergrendeld met de pin en borgveer(rode pijl).
• Wanneer het draagframe d.m.v. de 2 punts- aankoppeling vlak wordt
afgesteld, zal men tijdens straatverkeer minimaal 40 cm bodemvrijheid
hebben. De totale transporthoogte ± 390 cm bedragen.
• Wanneer men voor de eerste keer de RX-620 aan de tractor koppelt, moet
de lengte van het aftakas nog bepaald worden. Zie hiervoor hoofdstuk
1.5.8. Het aftakas dusdanig aan de tractorzijde koppelen, zodat de
vergrendeling zich borgt.
• Steek de verlichtingsstekker in het stopcontact op de tractor en controleer vervolgens of alle functies werken.
• Stel de bodemontlasting naar wens in.
1.5.2.2

Versie met luchtremmen

• Hydrauliek:
1x EW voor klepelmaaier Links.
o
1x EW voor klepelmaaier Rechts.
o
1x DW voor Vergrendelcilinders.
o
• De machine wordt gedragen in de 2 punts- aankoppeling van de
hefarmen van de tractor. Controleer altijd of deze na aankoppelen goed
geborgen zijn. Daarna kunnen de stelpoten worden omhooggeschoven en
vergrendeld met de pin en borgveer(rode pijl).
• Wanneer het draagframe d.m.v. de 2 punts- aankoppeling vlak wordt
afgesteld, zal men tijdens straatverkeer minimaal 40 cm bodemvrijheid
hebben. De totale transporthoogte ± 390 cm bedragen.
• Wanneer men voor de eerste keer de RX-620 aan de tractor koppelt, moet
de lengte van het aftakas nog bepaald worden. Zie hiervoor hoofdstuk
1.5.8. Het aftakas dusdanig aan de tractorzijde koppelen, zodat de
vergrendeling zich borgt.
• Steek de verlichtingsstekker in het stopcontact op de tractor en controleer
vervolgens of alle functies werken.
• Stel de bodemontlasting naar wens in.
• Met de 40Km/h uitvoering moeten de luchtslangen(blauwe pijl) aangesloten worden.
• Vergeet niet de handrem, door middel van de draadspindel, te deblokkeren en te testen.
1.5.3

Inklappen van de maaiers voor transport

• Zorg er voor dat beide zijmaaiers volledig ingeklapt zijn.
• Vervolgens de blokkeerhaken inhaken en dit ventiel vergrendelen.
• Nu dient men vóór transport altijd te controleren of de blokkeerhaken goed
vergrendeld zijn.
• Voor extra veiligheid, tijdens transport, dient men de hefcilinders iets onder
druk te houden.
