Pioneer Pulse 321MSR
0

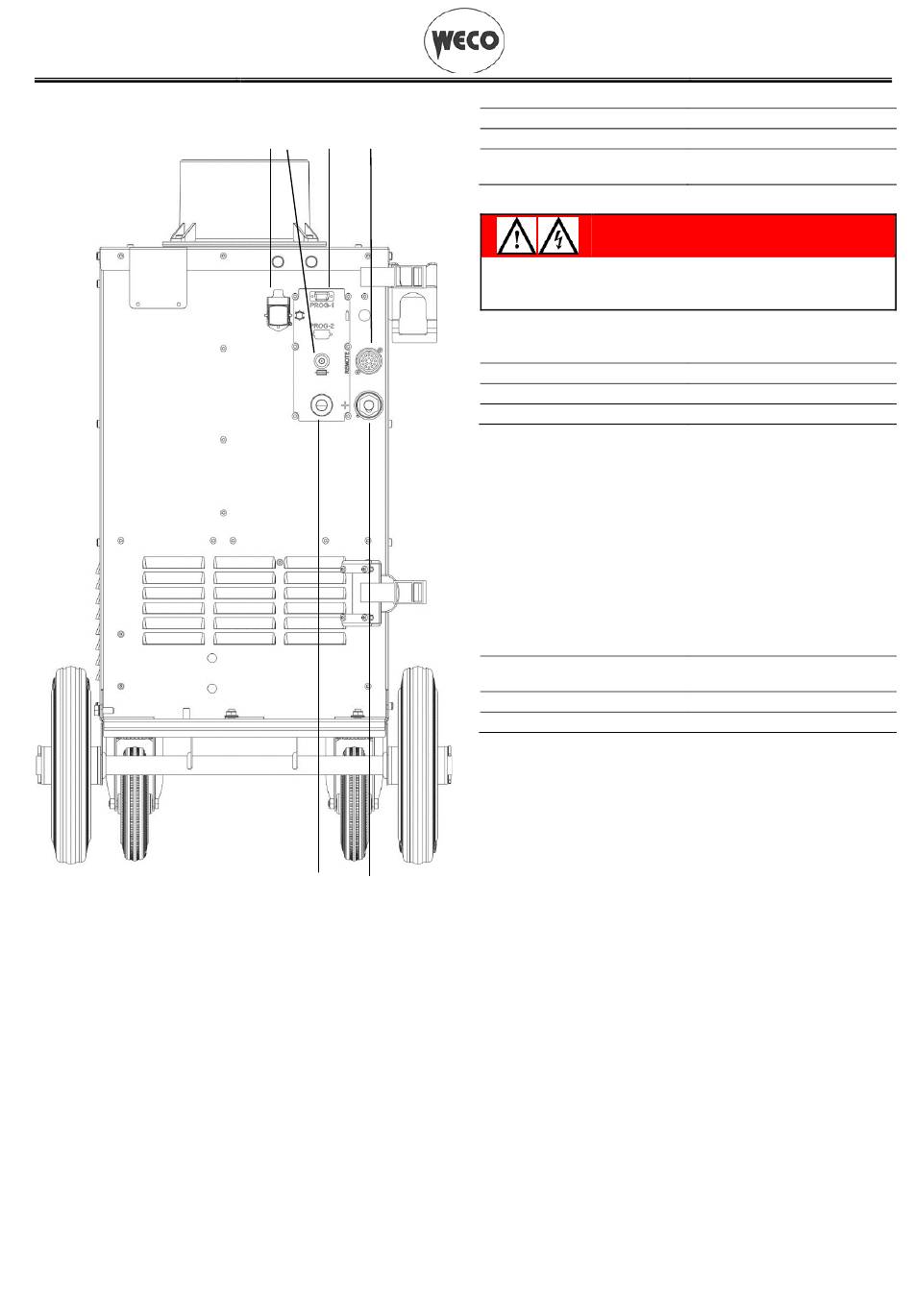

3 RÜCKWAND
1 2 3 4
5 6
1: Steckverbindung Kühlgerät.
Spannung
Ausgangsspannung
Schutzklasse IP
Wird die Anschlussbuchse nicht verwendet, muss sie abgedeckt
sein. GEFAHR DURCH SPANNUNG!
2: Sicherung zum Schutz des Primärtransformators.
Art der Sicherung
Strom
Spannung
3: Steckverbinder für Anschluss zum Programmieren.
(Programmierstecker für die Prozesskarte.)
Es ist möglich, die Software durch den Programmier-Kit zu
aktualisieren.
4: Kabelstrangverbinder zum Anschluss des Generators an die
Fernsteuerung.
5: Netzkabel.
Gesamtlänge
(inkl. innerer Teil)
Anzahl und Querschnitt der Leiter
Art des Anschlußsteckers
6: Steckdose für den Anschluss des Leistungskabels zwischen dem
Generator und der Fernsteuerung.
Cod.006.0001.1900
12/02/2020 v2.4
DEUTSCH
230 V~
0.8 A
IP20 (offene Kappe)
IP66 (geschlossene Kappe)
ACHTUNG!

Achtung Hochspannung!

träge (T)
3.15 A
500 V
4.5 m
4 x 4.0 mm
2
Nicht im Lieferumfang enthalten
5/14
