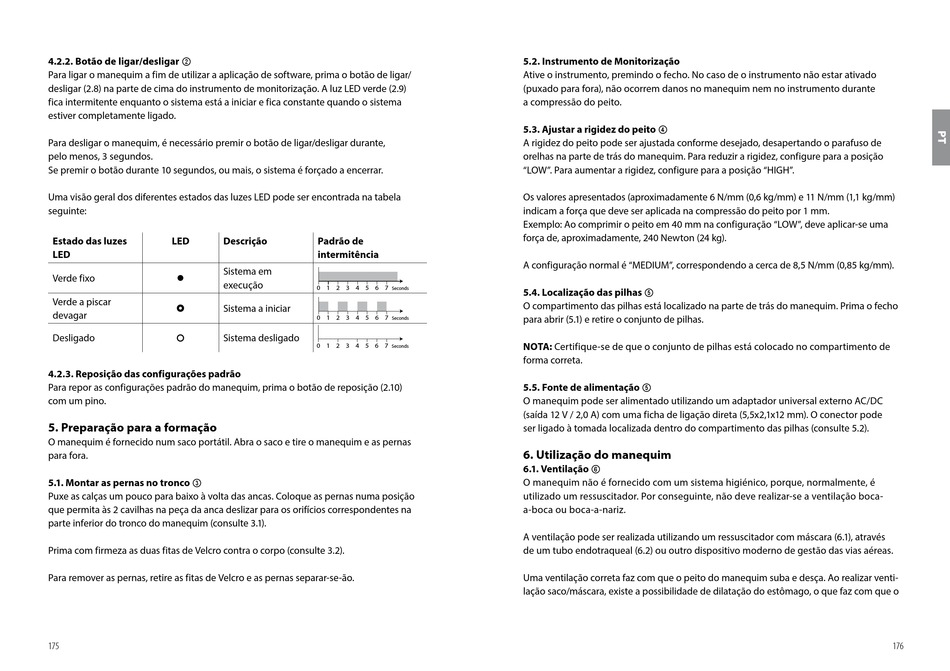

Ambu Man Advanced Bedienungsanleitung Seite 90

4.2.2. Botão de ligar/desligar ②
Para ligar o manequim a fim de utilizar a aplicação de software, prima o botão de ligar/
desligar (2.8) na parte de cima do instrumento de monitorização. A luz LED verde (2.9)
fica intermitente enquanto o sistema está a iniciar e fica constante quando o sistema
estiver completamente ligado.
Para desligar o manequim, é necessário premir o botão de ligar/desligar durante,
pelo menos, 3 segundos.
Se premir o botão durante 10 segundos, ou mais, o sistema é forçado a encerrar.
Uma visão geral dos diferentes estados das luzes LED pode ser encontrada na tabela
seguinte:
Estado das luzes LED Descrição
LED
Sistema em
Verde fixo 
execução
Verde a piscar
 Sistema a iniciar
devagar
Desligado Sistema desligado

4.2.3. Reposição das configurações padrão
Para repor as configurações padrão do manequim, prima o botão de reposição (2.10)
com um pino.
5. Preparação para a formação
O manequim é fornecido num saco portátil. Abra o saco e tire o manequim e as pernas
para fora.
5.1. Montar as pernas no tronco ③
Puxe as calças um pouco para baixo à volta das ancas. Coloque as pernas numa posição
que permita às 2 cavilhas na peça da anca deslizar para os orifícios correspondentes na
parte inferior do tronco do manequim (consulte 3.1).
Prima com firmeza as duas fitas de Velcro contra o corpo (consulte 3.2).
Para remover as pernas, retire as fitas de Velcro e as pernas separar-se-ão.
175
Padrão de
intermitência
0 1 2 3 4 5 6 7
Seconds
0 1 2 3 4 5 6 7
0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7
Seconds Seconds
Seconds
0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7
0 1 2 3 4 5 6 7
Seconds Seconds
Seconds
0 1 2 3 4 5 6 7
Seconds
0 1 2 3 4 5 6 7
0 1 2 3 4 5 6 7 Seconds
Seconds
0 1 2 3 4 5 6 7
0 1 2 3 4 5 6 7 Seconds
Seconds
5.2. Instrumento de Monitorização
Ative o instrumento, premindo o fecho. No caso de o instrumento não estar ativado
(puxado para fora), não ocorrem danos no manequim nem no instrumento durante
a compressão do peito.
5.3. Ajustar a rigidez do peito ④
A rigidez do peito pode ser ajustada conforme desejado, desapertando o parafuso de
orelhas na parte de trás do manequim. Para reduzir a rigidez, configure para a posição
"LOW". Para aumentar a rigidez, configure para a posição "HIGH".
Os valores apresentados (aproximadamente 6 N/mm (0,6 kg/mm) e 11 N/mm (1,1 kg/mm)
indicam a força que deve ser aplicada na compressão do peito por 1 mm.
Exemplo: Ao comprimir o peito em 40 mm na configuração "LOW", deve aplicar-se uma
força de, aproximadamente, 240 Newton (24 kg).
A configuração normal é "MEDIUM", correspondendo a cerca de 8,5 N/mm (0,85 kg/mm).
5.4. Localização das pilhas ⑤
O compartimento das pilhas está localizado na parte de trás do manequim. Prima o fecho
para abrir (5.1) e retire o conjunto de pilhas.
NOTA: Certifique-se de que o conjunto de pilhas está colocado no compartimento de
forma correta.
5.5. Fonte de alimentação ⑤
O manequim pode ser alimentado utilizando um adaptador universal externo AC/DC
(saída 12 V / 2,0 A) com uma ficha de ligação direta (5,5x2,1x12 mm). O conector pode
ser ligado à tomada localizada dentro do compartimento das pilhas (consulte 5.2).
6. Utilização do manequim
6.1. Ventilação ⑥
O manequim não é fornecido com um sistema higiénico, porque, normalmente, é
utilizado um ressuscitador. Por conseguinte, não deve realizar-se a ventilação boca-
a-boca ou boca-a-nariz.
A ventilação pode ser realizada utilizando um ressuscitador com máscara (6.1), através
de um tubo endotraqueal (6.2) ou outro dispositivo moderno de gestão das vias aéreas.
Uma ventilação correta faz com que o peito do manequim suba e desça. Ao realizar venti-
lação saco/máscara, existe a possibilidade de dilatação do estômago, o que faz com que o
