Montage Untergestell SPK2
4

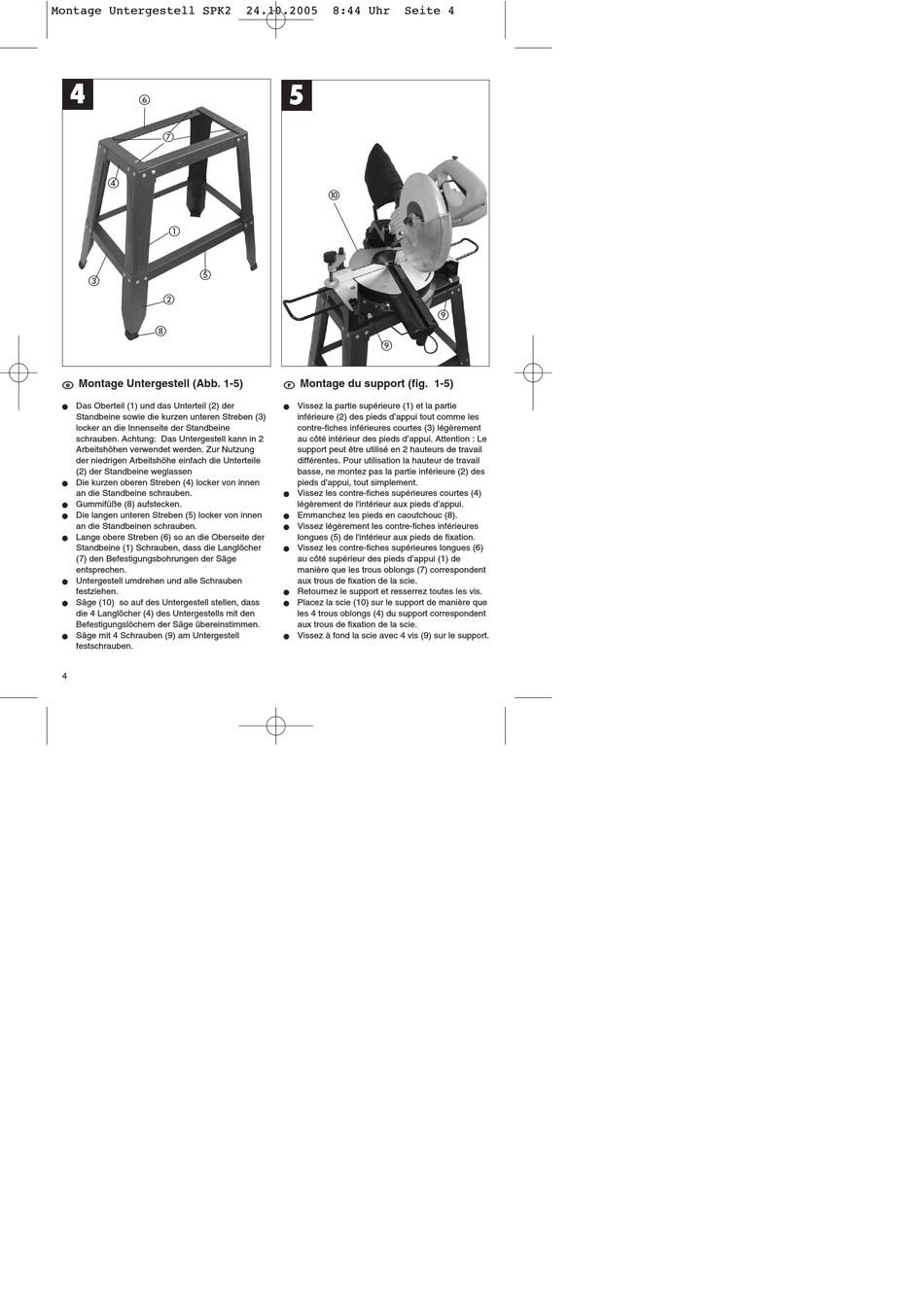

D D Montage Untergestell (Abb. 1-5)
Das Oberteil (1) und das Unterteil (2) der
Standbeine sowie die kurzen unteren Streben (3)
locker an die Innenseite der Standbeine
schrauben. Achtung: Das Untergestell kann in 2
Arbeitshöhen verwendet werden. Zur Nutzung
der niedrigen Arbeitshöhe einfach die Unterteile
(2) der Standbeine weglassen
Die kurzen oberen Streben (4) locker von innen
an die Standbeine schrauben.
Gummifüße (8) aufstecken.
Die langen unteren Streben (5) locker von innen
an die Standbeinen schrauben.
Lange obere Streben (6) so an die Oberseite der
Standbeine (1) Schrauben, dass die Langlöcher
(7) den Befestigungsbohrungen der Säge
entsprechen.
Untergestell umdrehen und alle Schrauben
festziehen.
Säge (10) so auf des Untergestell stellen, dass
die 4 Langlöcher (4) des Untergestells mit den
Befestigungslöchern der Säge übereinstimmen.
Säge mit 4 Schrauben (9) am Untergestell
festschrauben.
4
24.10.2005 8:44 Uhr Seite 4
5
F F Montage du support (fig. 1-5)
Vissez la partie supérieure (1) et la partie
inférieure (2) des pieds d'appui tout comme les
contre-fiches inférieures courtes (3) légèrement
au côté intérieur des pieds d'appui. Attention : Le
support peut être utilisé en 2 hauteurs de travail
différentes. Pour utilisation la hauteur de travail
basse, ne montez pas la partie inférieure (2) des
pieds d'appui, tout simplement.
Vissez les contre-fiches supérieures courtes (4)
légèrement de l'intérieur aux pieds d'appui.
Emmanchez les pieds en caoutchouc (8).
Vissez légèrement les contre-fiches inférieures
longues (5) de l'intérieur aux pieds de fixation.
Vissez les contre-fiches supérieures longues (6)
au côté supérieur des pieds d'appui (1) de
manière que les trous oblongs (7) correspondent
aux trous de fixation de la scie.
Retournez le support et resserrez toutes les vis.
Placez la scie (10) sur le support de manière que
les 4 trous oblongs (4) du support correspondent
aux trous de fixation de la scie.
Vissez à fond la scie avec 4 vis (9) sur le support.
