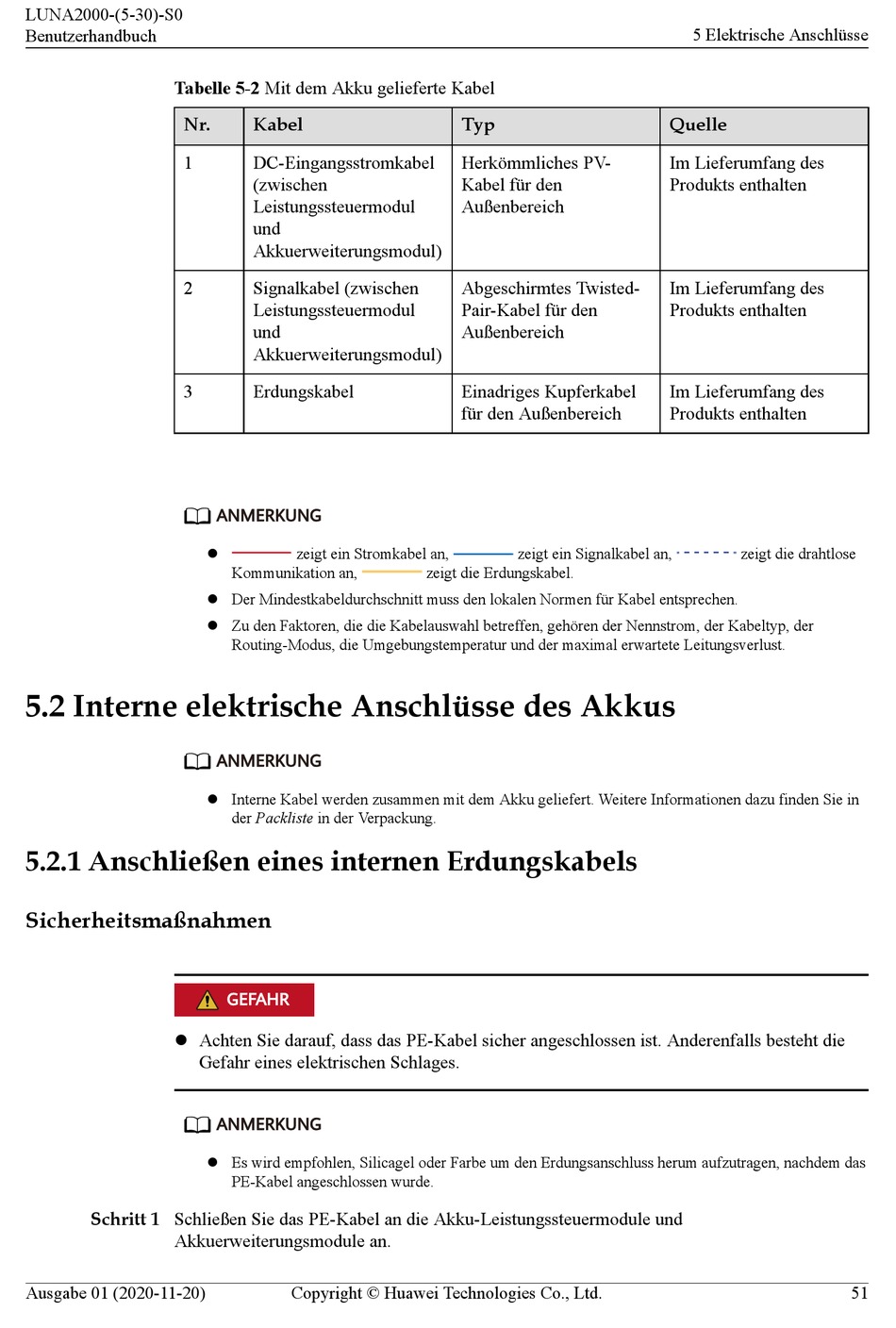

Tabelle 5-2 Mit dem Akku gelieferte Kabel
Nr.
1
2
3
5.2 Interne elektrische Anschlüsse des Akkus
5.2.1 Anschließen eines internen Erdungskabels
Sicherheitsmaßnahmen
l Achten Sie darauf, dass das PE-Kabel sicher angeschlossen ist. Anderenfalls besteht die
Schritt 1 Schließen Sie das PE-Kabel an die Akku-Leistungssteuermodule und
Akkuerweiterungsmodule an.
Ausgabe 01 (2020-11-20)
Kabel
DC-Eingangsstromkabel
(zwischen
Leistungssteuermodul
und
Akkuerweiterungsmodul)
Signalkabel (zwischen
Leistungssteuermodul
und
Akkuerweiterungsmodul)
Erdungskabel
ANMERKUNG
l zeigt ein Stromkabel an,
Kommunikation an,
l Der Mindestkabeldurchschnitt muss den lokalen Normen für Kabel entsprechen.
l Zu den Faktoren, die die Kabelauswahl betreffen, gehören der Nennstrom, der Kabeltyp, der
Routing-Modus, die Umgebungstemperatur und der maximal erwartete Leitungsverlust.
ANMERKUNG
l Interne Kabel werden zusammen mit dem Akku geliefert. Weitere Informationen dazu finden Sie in
der Packliste in der Verpackung.
GEF AHR
Gefahr eines elektrischen Schlages.
ANMERKUNG
l Es wird empfohlen, Silicagel oder Farbe um den Erdungsanschluss herum aufzutragen, nachdem das
PE-Kabel angeschlossen wurde.
