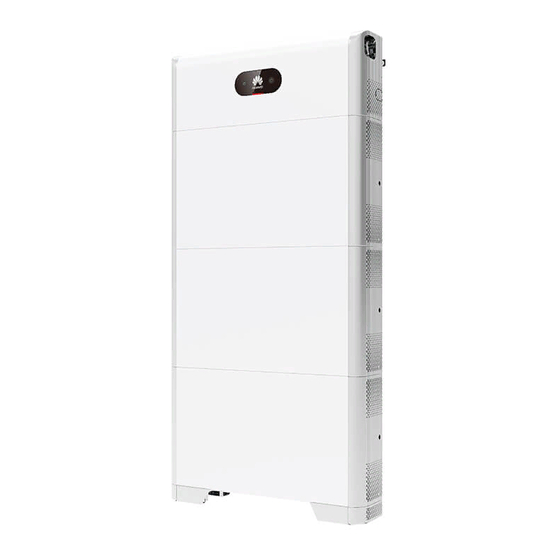

Rechte Ansicht Vorderansicht Linke Ansicht (1) Akkuerweiterungsmodul (2) Vorsprung zur (3) Kaskadierende Akkuklemmen Ausrichtung (B+/B–) (4) Kaskadierende Akkuklemmen (5) COM-Anschluss (6) Erdungspunkt (B+/B–) (COM) (7) Kühlkörper (8) Erdungspunkt Erläuterung der Akkukapazität Sowohl die Leistung als auch die Kapazität des Akkus können erweitert werden. Es können parallel zwei Leistungssteuermodule angeschlossen werden.
Netzgebundenes PV-System für Wohnhausdächer Das netzgebundene PV-System für Wohnhausdächer umfasst generell das PV-Modul, den Akku LUNA2000, einen netzgebundenen Wechselrichter, ein Verwaltungssystem, einen AC-Schalter sowie einen Verteilerkasten. Hinweis: Gestrichelte Linien kennzeichnen optionale Komponenten. Geräteinstallation Installationsanforderungen Montageumgebung Verwenden Sie keine heruntergefallenen Akkumodule oder Akkumodule, die einer starken Stoßkraft ausgesetzt waren, da ansonsten Sicherheitsrisiken (wie das Auslaufen des Akkus oder ein...
Seite 5
Montageabstände WECHSEL- RICHTER Abmessungen der Montagelöcher DCDC (drei AKKUSÄTZE verwendet) Dritter AKKUSATZ DCDC (zwei AKKUSÄTZE verwendet) Zweiter AKKUSATZ DCDC (ein AKKUSATZ verwendet) Erster AKKUSATZ Montage des Sockels Achten Sie darauf, die unter Putz verlegten Wasserleitungen und Kabel nicht anzubohren.
Seite 6
Montagelöcher für Ebene 15-kWh-Modul (Optional) Modulmonta- gelöcher Montagelöcher für 10-kWh-Modul Wand Fußleiste Montagelöcher für 5-kWh-Modul Erde Halten Sie zwischen Sockel und Wand 10 mm bis 15 mm Abstand. Markierungslinie Richten Sie die Montageschablo ne an der Oberkante des Sockels aus. Wenn sich am Boden keine Löcher bohren lassen, müssen die Akkuerweiterungsmodule an der Wand befestigt werden.
Montage der Akkuerweiterungsmodule 1. Montieren Sie die Akkuerweiterungsmodule und das Leistungssteuermodul auf dem Sockel. Nachfolgend wird beschrieben, wie Sie die Akkuerweiterungsmodule für ein 15-kWh-Modell • montieren. • Die Montage von Akkuerweiterungsmodulen für 5-kWh- und 10-kWh-Modelle ist identisch. Für ein 5-kWh-Modell wird ein Akkuerweiterungsmodul montiert. Für ein 10-kWh-Modell werden zwei Akkuerweiterungsmodule montiert.
Seite 8
2. Befestigen Sie das Leistungsmodul an der Wand. Das Verbindungsteil kann vertikal an den Schraubenbohrungen ausgerichtet werden. (Optional) 3. (Optional) Befestigen Sie die Akkuerweiterungsmodule an der Wand wie in Schritt 2 beschrieben. Wandmontage Abmessungen der Montagelöcher DCDC (drei AKKUSÄTZE verwendet) Dritter AKKUSATZ DCDC (zwei AKKUSÄTZE verwendet)
Seite 9
Montage des Sockels für die Wandmontage Die Basis für die Bodeninstallation ist 50 mm hoch. Wenn die Anforderungen für den Schutz vor Wasser nicht erfüllt werden können, kann der Akku an einer Wand montiert werden. Die Montagesätze müssen separat erworben werden. Stellen Sie bei Wand- und Bodeninstallation sicher, dass die Tragfähigkeit den Anforderungen entspricht (ein Akkuerweiterungsmodul wiegt 50 kg).
Interne elektrische Anschlüsse des Akkus Schließen Sie die Kabel gemäß den örtlichen Installationsgesetzen und -bestimmungen an. • • Bevor Sie die Kabel anschließen, vergewissern Sie sich, dass der DC-Schalter am Akku und alle mit dem Akku verbundenen Schalter ausgeschaltet sind. Anderenfalls kann die hohe Spannung des Akkus zu Stromschlägen führen.
Anschließen interner Signalkabel Schließen Sie die in diesem Abschnitt beschriebenen internen Signalkabel mit den drei Signalkabeln mit einem Durchmesser von 5 mm und den zusammen mit dem DCDC gelieferten Gummistöpseln an. Verwenden Sie keine Signalkabel mit einem Durchmesser von 7 mm. Klemme von Klemme von Leistungs-...
• Schließen Sie die Kabel gemäß den örtlichen Installationsgesetzen und -bestimmungen an. • Bevor Sie die Kabel anschließen, vergewissern Sie sich, dass der DC-Schalter am Akku und alle mit dem Akku verbundenen Schalter ausgeschaltet sind. Anderenfalls kann die hohe Spannung des Akkus zu Stromschlägen führen. •...
Anschließen der DC-Eingangsstromkabel 1. Es wird empfohlen, die Akkuklemmen (BAT+ und BAT–) auf der Schalterseite mit dem Wechselrichter und auf der anderen Seite mit dem kaskadierten Akku zu verbinden. 2. Für die Akkuklemmen werden die im Lieferumfang des Wechselrichters enthaltenen Staubli MC4 Plus- und Minus-Metallklemmen und DC-Steckverbinder verwendet.
Anschließen eines Signalkabels Trennen Sie ein Signalkabel bei der Verlegung von den Netzkabeln und halten Sie es von • starken Störquellen fern, um Kommunikationsunterbrechungen zu vermeiden. Stellen Sie sicher, dass sich der Schutzmantel des Kabels im Steckverbinder befindet und • überschüssige Adern vom Schutzmantel abgeschnitten sind.
Seite 15
Pin-Belegung COM-Anschluss 6-polig–10-polig befinden sich auf der eingekerbten Seite. Die Kommunikationsklemmen an der Wechselrichterseite müssen mit RS485+\RS485-, EN+\EN- und PE verbunden werden. Die Kommunikationsklemmen an der kaskadierenden Seite müssen mit RS485+\RS485-, EN+\EN-, CANH\CANL und PE verbunden werden. Nr. Beschriftung Benennung Beschreibung Erdungspunkt auf der Erdungspunkt auf der...
Anschließen der Kommunikationsklemme an den Wechselrichter 6-polig–10-polig befinden sich auf der eingekerbten Seite. Schließen Sie die Klemmen gemäß der darauf angegebenen Zahl an. Klick (Optional) Kabelverbindungen bei kaskadieren Akkus Kaskadierte Vernetzung (1) Kommunikationsklemme für kaskadierte Akkus (2) Mit Wechselrichter verbundene Kommunikationsklemme Signalkabel DC-Eingangskabel...
Seite 17
Kaskadierende DC-Eingangsverbindung Bereiten Sie die DC-Steckverbinder vor und schließen Sie bei kaskadierten Akkus die kaskadierenden DC-Akkuklemmen (BAT+ und BAT–) an. Weitere Details finden Sie in Abschnitt „4.4 Anschließen der DC-Eingangsstromkabel “. Die Stäubli MC4 Plus- und Minus-Metallklemmen und DC-Steckverbinder auf der kaskadierten Seite müssen vom Kunden erworben werden. Anschließen der Kommunikationsklemme für kaskadierte Akkus 6-polig–10-polig befinden sich auf der eingekerbten Seite.
Seite 18
COM-Anschluss (COM) Akkuklemmen (BAT+/BAT–) Pin-Belegung COM-Anschluss Besch- Benennung Beschreibung riftung RS485B-, RS485- Verbindung zu RS485- 485B2 Differenzialsignal – Signalanschlüssen des Akkus RS485A-, RS485- 485A2 Differenzialsignal + Verbindung zu GND des Freigabesignals Freigabesignal + Verbindung zu Freigabesignal des Akkus SUN2000-(3KTL-12KTL)-M1 COM-Anschluss (COM) Akkuklemmen (BAT+/BAT–) Pin-Belegung COM-Anschluss Besch-...
Ü berprüfen der Montage Anbringen der Abdeckung Prüfen Sie nach dem Anschluss der Kabel noch einmal, ob diese richtig und sicher verbunden sind. Schrauben Sie anschließend die äußere Schutzabdeckung an. Ü berprüfen der Montage Akzeptanzkriterium/Abnahmekriterium Der Akku ist richtig und fest installiert. Die Kabel sind ordnungsgemäß...
Leuchtet rot fehlerhaften Akkuerweiterungsmodule an. Herunterladen der App Methode 1: Suchen Sie in Huawei AppGallery nach FusionSolar und laden Sie das neueste Installationspaket herunter. Methode 2: Ö ffnen Sie mit dem Browser des Mobiltelefons https://solar.huawei.com und laden Sie das neueste Installationspaket herunter.
Seite 23
Methode 3: Scannen Sie den folgenden QR-Code und laden Sie das neueste Installationspaket herunter. Inbetriebnahme des Akkus Wenn sich die App mit dem Wechselrichter verbindet, werden Sie in einer Meldung aufgefordert, die Wechselrichter-Version zu aktualisieren. Der Smart Dongle V100R001C00SPC117 und neuere Versionen unterstützen den LUNA2000 Akku.
Cómo añadir baterí as a una planta existente Melden Sie sich über das Installateurkonto bei der FusionSolar-App an. Tippen Sie auf dem Startbildschirm auf Schnelleinstellungen, um den Akku hinzuzufügen und dessen Arbeitsmodus festzulegen. Durch Tippen auf erhalten Sie Details zum Arbeitsmodus.
Prüfen des Akkustatus Nachdem Sie den Akku hinzugefügt haben, tippen Sie auf dem Startbildschirm auf Geräteüberwachung, um den Arbeitsstatus, die Leistung sowie den Ladestatus des Akkus zu prüfen. Wartung und Aktualisierung Aktualisierung des Akkus Wenn das Netzwerk verbunden ist, tippen Sie rechts oben auf dem Bildschirm für die App- Verbindung auf >...
Seite 26
Erklärung 1. Die Informationen in diesem Dokument können ohne Vorankündigung geändert werden. Bei der Vorbereitung dieses Dokuments wurde größtmögliche Sorgfalt aufgewendet, um die Genauigkeit der Inhalte sicherzustellen. Dennoch entsteht durch die Aussagen, Informationen und Empfehlungen in diesem Dokument keinerlei ausdrückliche oder implizierte Gewährleistung.
Seite 27
Kontaktangaben Kundenservice Region Land Hotline E-Mail Frankreich Deutschland Spanien eu_inverter_support@huawei.com 0080033888888 Italien Europa Vereinigtes Königreich Niederlande Sonstige Weitere Informationen finden Sie auf solar.huawei.com. Australien eu_inverter_support@huawei.com 1800046639 Türkei eu_inverter_support@huawei.com Nicht zutreffend 0080021686868/ Malaysia 1800220036 Asiatisch- apsupport@huawei.com (+66) 26542662 (Ortstarif) Pazifischer Thailand Raum 1800290055 (gebührenfrei...
