Gelenkmontage NEURO SWING
Gelenkmontage

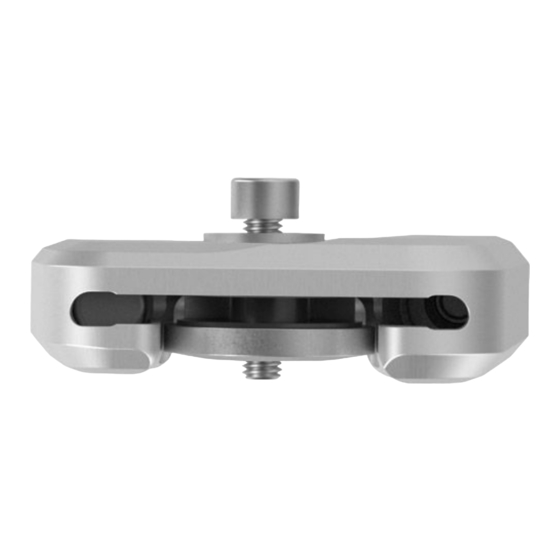

NEURO SWING Systemknöchelgelenk
Für die einwandfreie Funktion des NEURO SWING Systemknöchelgelenkes ist die korrekte
Gelenkmontage essenziell. Technische Daten sowie weitere Informationen finden Sie in der
Gebrauchsanweisungdes NEURO SWING Systemknöchelgelenkes oder in diesem Video. In der
Produktbeilage finden Sie z. B. alle Angaben zu den Drehmomenten entsprechend der Systembreiten.
23.08.2020
1/21
NEURO SWING
Werbung
Verwandte Anleitungen für FIOR & GENTZ NEURO SWING
Inhaltszusammenfassung für FIOR & GENTZ NEURO SWING
- Seite 1 Gelenkmontage NEURO SWING Gelenkmontage NEURO SWING Systemknöchelgelenk Für die einwandfreie Funktion des NEURO SWING Systemknöchelgelenkes ist die korrekte Gelenkmontage essenziell. Technische Daten sowie weitere Informationen finden Sie in der Gebrauchsanweisungdes NEURO SWING Systemknöchelgelenkes oder in diesem Video. In der Produktbeilage finden Sie z. B. alle Angaben zu den Drehmomenten entsprechend der Systembreiten.
- Seite 2 Gelenkmontage NEURO SWING Schritt 1/20 Um die Deckplatte zu demontieren, gehen Sie wie folgt vor: Drehen Sie beide Senkschrauben heraus. Legen Sie die Unterlegscheibe auf die Deckplatte und drehen Sie die Pressschraube in das Gewinde der ersten Schraube ein. Die Pressschraube darf nicht vollständig hineingedreht werden.
- Seite 3 Schritt 2/20 Reinigen Sie das Systemgelenk. Nutzen Sie zur Reinigung der Gewinde in der Deckplatte den ® Schnellreiniger LOCTITE 7063, um Isolierwachsreste zu entfernen. ® Hinweis: Beachten Sie das Sicherheitsdatenblatt bei der Verwendung des Schnellreinigers LOCTITE 7063. 23.08.2020 3/21 NEURO SWING...
- Seite 4 Schritt 3/20 Besprühen Sie die erste Gleitscheibe auf einer Seite mit Sprühkleber und kleben Sie sie in die Deckplatte. Fetten Sie die andere Seite der Gleitscheibe leicht mit Orthesengelenkfett. 23.08.2020 4/21 NEURO SWING...
- Seite 5 Verwenden Sie die mitgelieferte Deckplattenverpresshilfe, um die Deckplatte mit dem Gelenkoberteil zu verpressen. Ziehen Sie die Pressschraube mit dem entsprechenden Drehmoment fest. Hinweis: Angaben zum Drehmoment (Nm) finden Sie auf der Deckplatte des Systemgelenks oder in derGebrauchsanweisung. 23.08.2020 5/21 NEURO SWING...
- Seite 6 Schritt 5/20 Entfernen Sie Pressschraube und Unterlegscheibe wieder. Schrauben Sie die erste Senkschraube mit dem der Systembreite entsprechenden Drehmoment an, um die Deckplatte für die nächsten Arbeitsschritte zu fixieren. 23.08.2020 6/21 NEURO SWING...
- Seite 7 Schritt 6/20 Prüfen Sie, dass zwischen Deckplatte und Gelenkoberteil kein Spalt mehr ist. 23.08.2020 7/21 NEURO SWING...
- Seite 8 Schritt 7/20 Fetten Sie die zweite Gleitscheibe leicht mit Orthesengelenkfett. 23.08.2020 8/21 NEURO SWING...
- Seite 9 Schritt 8/20 Fetten Sie die Kontaktflächen des Systemfußbügels zwischen Systemfußbügel und Federeinheiten mit Orthesengelenkfett. Setzen Sie die zweite Gleitscheibe auf die mediale Fläche des Systemfußbügels. 23.08.2020 9/21 NEURO SWING...
- Seite 10 Schritt 9/20 Schieben Sie den Systemfußbügel von unten zwischen Deckplatte und Gelenkoberteil. Achten Sie darauf, dass die Gleitscheibe in der richtigen Position bleibt. 23.08.2020 10/21 NEURO SWING...
- Seite 11 Schritt 10/20 Überprüfen Sie den Sitz der Gleitscheibe. 23.08.2020 11/21 NEURO SWING...
- Seite 12 Schritt 11/20 Fetten Sie die Reibflächen des Splintbolzens leicht mit Orthesengelenkfett. 23.08.2020 12/21 NEURO SWING...
- Seite 13 Schritt 12/20 Setzen Sie den Splintbolzen in die dafür vorgesehene Öffnung am Gelenkoberteil ein und achten Sie darauf, dass er richtig sitzt. Fixieren Sie ihn mit einem Finger. 23.08.2020 13/21 NEURO SWING...
- Seite 14 Wenn eine Gleitscheibe bei der Deckplattenmontage beschädigt wurde (hörbar an einem leisen Knacken), entfernen Sie die Partikel und setzen Sie eine neue Gleitscheibe auf. Hinweis: Angaben zum Drehmoment (Nm) finden Sie für alle Systembreiten in der zum jeweiligen Systemgelenk gehörenden Produktbeilage. 23.08.2020 14/21 NEURO SWING...
- Seite 15 Leichtgängigkeit die nächstdünneren Gleitscheiben ein, wiederholen alle Schritte ab Schritt 7 und prüfen erneut. Hinweis: Überprüfen Sie die Leichtgängigkeit vor der Montage der Federeinheiten. Überprüfen Sie bei einer bilateralen Orthese immer nur ein Systemgelenk auf einmal. 23.08.2020 15/21 NEURO SWING...
- Seite 16 Setzen Sie bei seitlichem Spiel die nächstdickeren Gleitscheiben ein, wiederholen alle Schritte ab Schritt 7 und prüfen erneut. Hinweis: Überprüfen Sie das Vorhandensein von seitlichem Spiel vor der Montage der Federeinheiten. Überprüfen Sie bei einer bilateralen Orthese immer nur ein Systemgelenk auf einmal. 23.08.2020 16/21 NEURO SWING...
- Seite 17 Sichern Sie beide Schrauben mit LOCTITE 243 mittelfest und dem der Systembreite entsprechenden Drehmoment. Lassen Sie den Kleber aushärten (nach ca. 24 Stunden endfest). ® Hinweis: Beachten Sie das Sicherheitsdatenblatt bei der Verwendung von LOCTITE 243 mittelfest. 23.08.2020 17/21 NEURO SWING...
- Seite 18 Schritt 17/20 Stecken Sie die Schraubeinheit auf die Federeinheit. Der integrierte O-Ring fixiert die Federeinheit, damit diese sich beim Gehen nicht verstellt. 23.08.2020 18/21 NEURO SWING...
- Seite 19 Federkanal. Schrauben Sie die Federeinheit soweit ein, bis der gewünschte Aufbau der Orthese realisiert ist. Bei einer bilateralen Orthese mit zwei NEURO SWING Systemgelenken montieren Sie bei beiden Systemgelenken die jeweilige vordere Federeinheit und achten darauf, dass beide Systemgelenke gleich eingestellt sind.
- Seite 20 Schrauben Sie nun die Baugruppe für die Plantarflexion in den hinteren Federkanal ein, bis sie den Systemfußbügel berührt. Bei einer bilateralen Orthese mit zwei NEURO SWING Systemgelenken montieren Sie bei beiden Systemgelenken die jeweilige hintere Federeinheit und achten darauf, dass beide Systemgelenke gleich eingestellt sind.
- Seite 21 Bringen Sie das Systemgelenk in Plantarflexion/Dorsalextension. Es sollte sich nur über die Komprimierung der Federeinheiten bewegen lassen. Bei hoher Federkraft kann manuell u. U. keine Bewegung herbeigeführt werden. Besteht noch Leerlauf im Systemgelenk, drehen Sie die hintere Aufbaueinstellschraube vorsichtig weiter rein. Überprüfen Sie das Ergebnis. 23.08.2020 21/21 NEURO SWING...
