P'
CP2'
CP1'
CP1

5 Montage

► Vor Ein- und Ausbau des Geräts sicherstellen, dass die Anlage
druckfrei ist und sich kein Medium in der Rohrleitung befindet�
Beachten Sie bei der Anzeige des Systemdrucks in % der Spanne: „0"
bedeutet nicht, dass die Anlage druckfrei ist!
► Gefahren beachten, die von extremen Anlagen- / Medientemperaturen
ausgehen können�
5.1 Geräte mit Prozessanschluss G1 / Aseptoflex Vario
► Gerät mit Prozessadapter in den Prozessanschluss einsetzen und mit einem
Schraubenschlüssel festziehen�
Informationen zu verfügbaren Adaptern unter www�ifm�com�
► Anleitung des Adapters beachten�
► Eine für die Anwendung geeignete und zugelassene Schmierpaste
verwenden�
► Fest anziehen� Empfohlenes Anzugsdrehmoment: 35 Nm
Abhängig von Dichtungsvariante, Druckbelastung und Schmierung!
Das Gerät ist adaptierbar an unterschiedliche Prozessanschlüsse�
Es bestehen folgende Möglichkeiten:

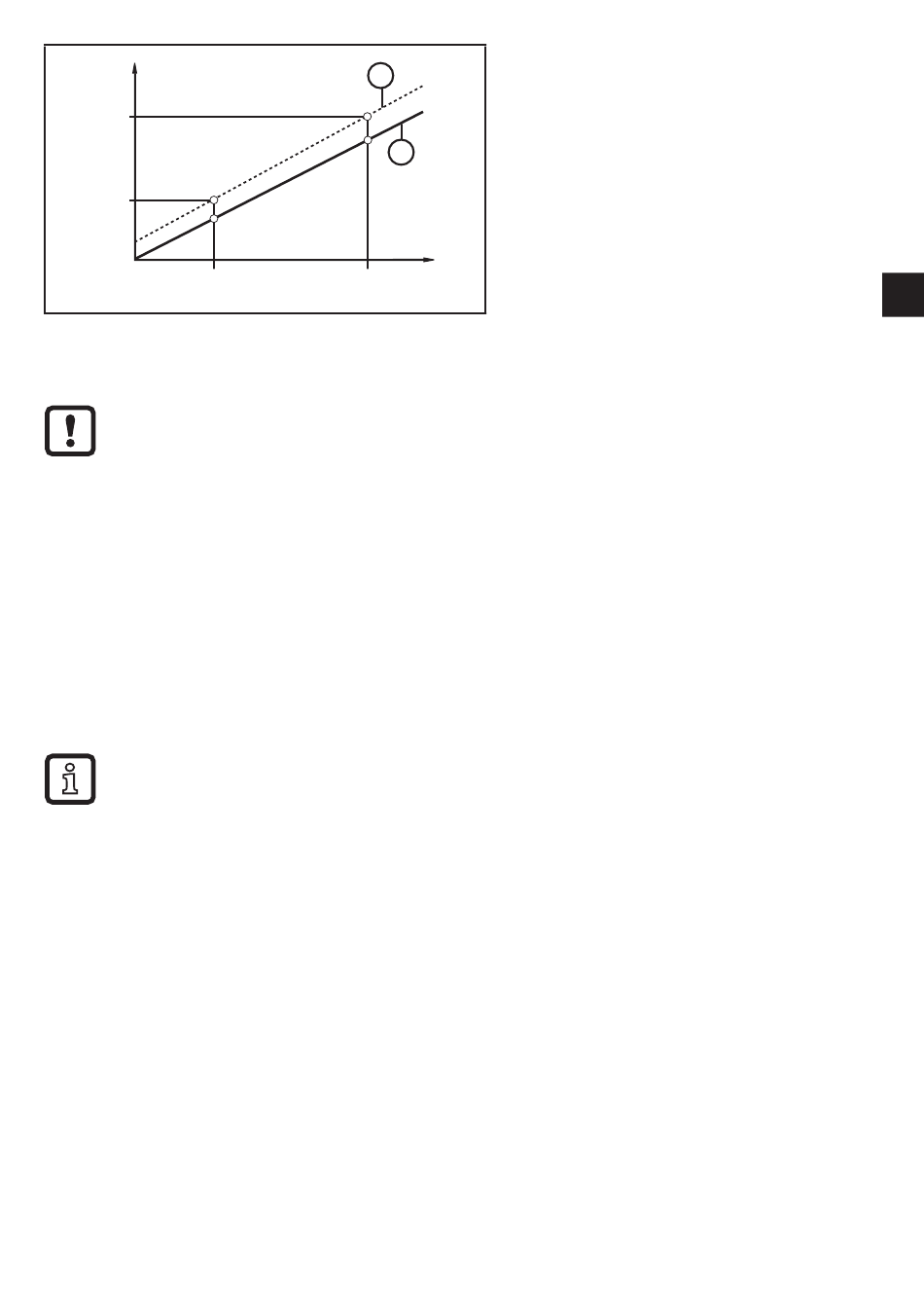

• P = gemessener Druck;
2
• CP1 = Kalibrierpunkt 1;
1
• CP2 = Kalibrierpunkt 2;
• 1 = Messwertkurve bei
P
• 2 = Messwertkurve nach Kalibrierung
CP2
P' = modifizierter Messwert
CP1' = modifizierter Messwert für CP1
CP2' = modifizierter Messwert für CP2
Werkseinstellung
DE
9
