4.1.2 3-Leiter-Betrieb
• Schaltsignal für Systemdruck-Grenzwert
OUT1 (Pin 4)
• Kommunikation per IO-Link
3 Möglichkeiten:
• Schaltsignal für Systemdruck-Grenzwert
OUT2 (Pin2)
• Druckproportionales Analogsignal 4���20 mA
• Druckproportionales Analogsignal 20���4 mA
4.2 Schaltfunktion (nur im 3-Leiter-Betrieb)
OUTx ändert seinen Schaltzustand bei Über- oder Unterschreiten der
eingestellten Schaltgrenzen (SPx, rPx)� Dabei sind folgende Schaltfunktionen
wählbar:

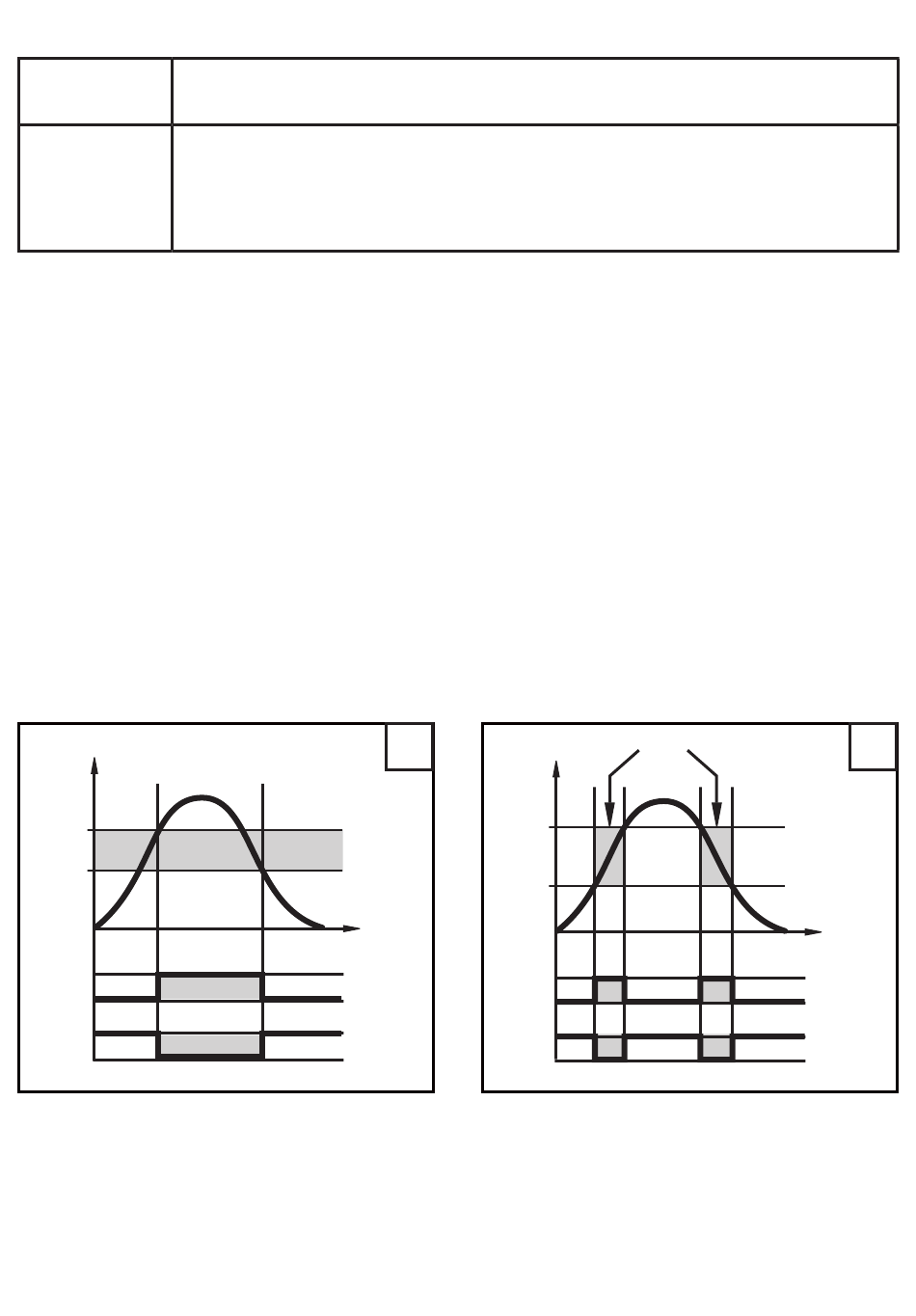

• Hysteresefunktion / Schließer: [OUx] = [Hno] (→ Abb. 1).
• Hysteresefunktion / Öffner: [OUx] = [Hnc] (→ Abb. 1).
Zuerst wird der Schaltpunkt (SPx) festgelegt, dann im gewünschten Abstand
der Rückschaltpunkt (rPx)�
• Fensterfunktion / Schließer: [OUx] = [Fno] (→ Abb. 2).
• Fensterfunktion / Öffner: [OUx] = [Fnc] (→ Abb. 2).
Die Breite des Fensters ist einstellbar durch den Abstand von SPx zu rPx�
SPx = oberer Wert, rPx = unterer Wert�
P
SP
rP
1
0
1
0
P = Systemdruck; HY = Hysterese; FE = Fenster
4.3 Analogfunktion
Der Analogausgang ist parametrierbar�
6
1
HY
t
Hno
Hnc
FE
P
SP
rP
1
0
1
0
2
t
Fno
Fnc
