1. High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód
panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać instrukcje z
naszego podręcznika i podręcznika obudowy.
2. Jeśli używany jest panel audio AC'97, należy go zainstalować w złączu główkowym audio panelu
przedniego, poprzez wykonanie wymienionych poniżej czynności:
A. Podłącz Mic_IN (MIC) do MIC2_L.
B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podłącz uziemienie (GND) do uziemienia (GND).
D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich podłączać dla
panelu audio AC'97.
E. Aby uaktywnić mikrofon przedni, przejdź do zakładki "FrontMic" w panelu Realtek Control i
wyreguluj "Głośność nagrywania".

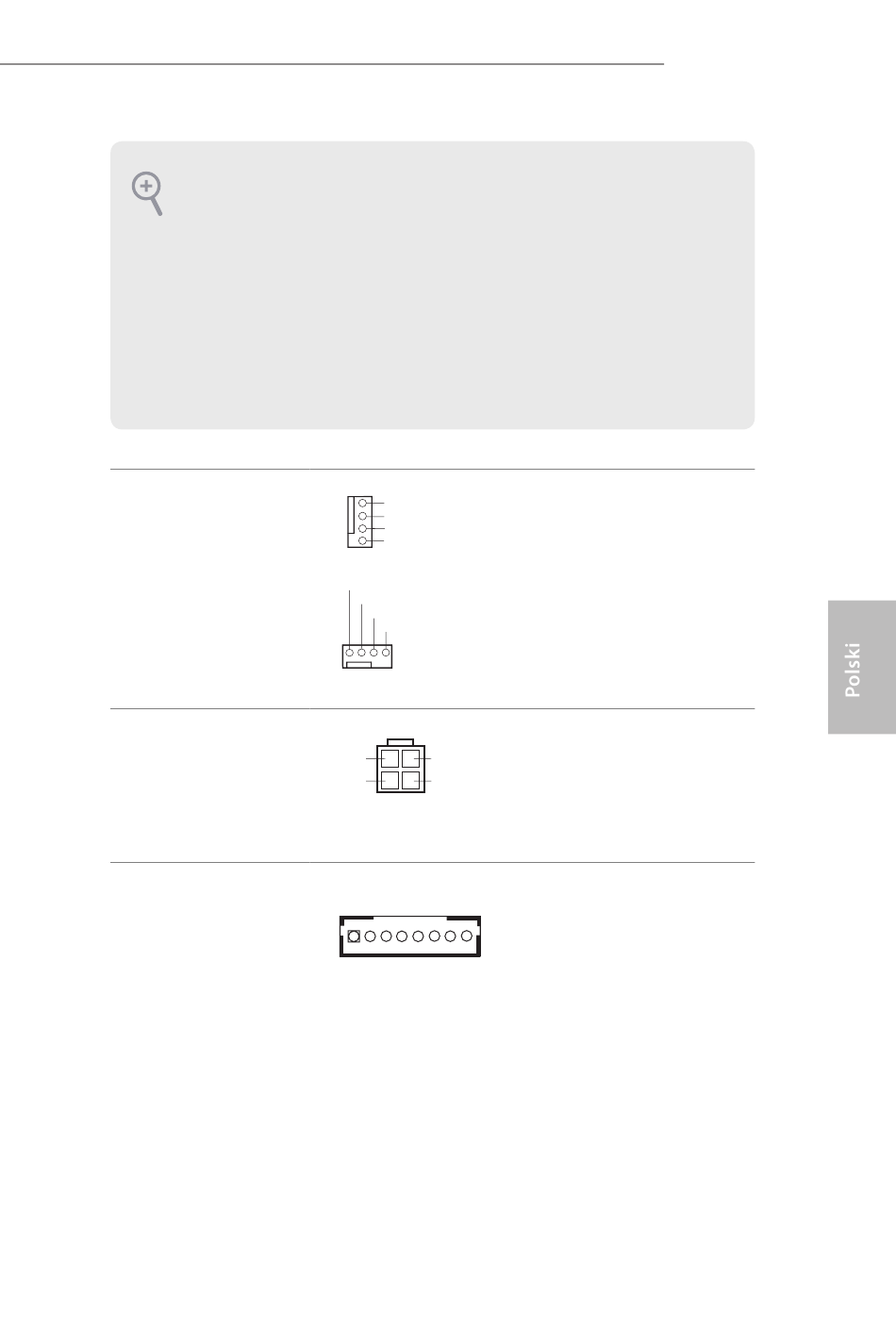

Złącza wentylatora CPU
(4-pinowe CPU_FAN1)
(sprawdź s.1, Nr 13)
(4-pinowe CPU_FAN2)
(sprawdź s.1, Nr 14)
Złącze zasilania ATX 19V
(4-pinowe ATX_PWR1)
(sprawdź s.1, Nr 1)
Złącze główkowe jasności
FPD
(8-pinowe BKL_
INVERTER)
(sprawdź s.1, Nr 8)
1
GND
2
FAN_VOLTAGE
3
CPU_FAN_SPEED
4
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
+19V
+19V
GND
GND
1
8
Płyta główna udostępnia dwa
4-pinowe złącza wentylatora
CPU (Cichy wentylator). Jeśli
planowane jest podłączenie
3-pinowego wentylatora CPU,
należy je podłączyć do pinów 1-3.
Podłącz do tego złącza zasilacz
ATX 19V.
*Wtyczka zasilacza pasuje do tego
złącza tylko w jednym kierunku.
1: BKLT_PWR
2: BKLT_PWR
3: BKLT_EN
4: BKLT_PWM
5: GND
6: GND
7: Brightness_Up
8: Brightness_Down
X300TM-ITX
97
