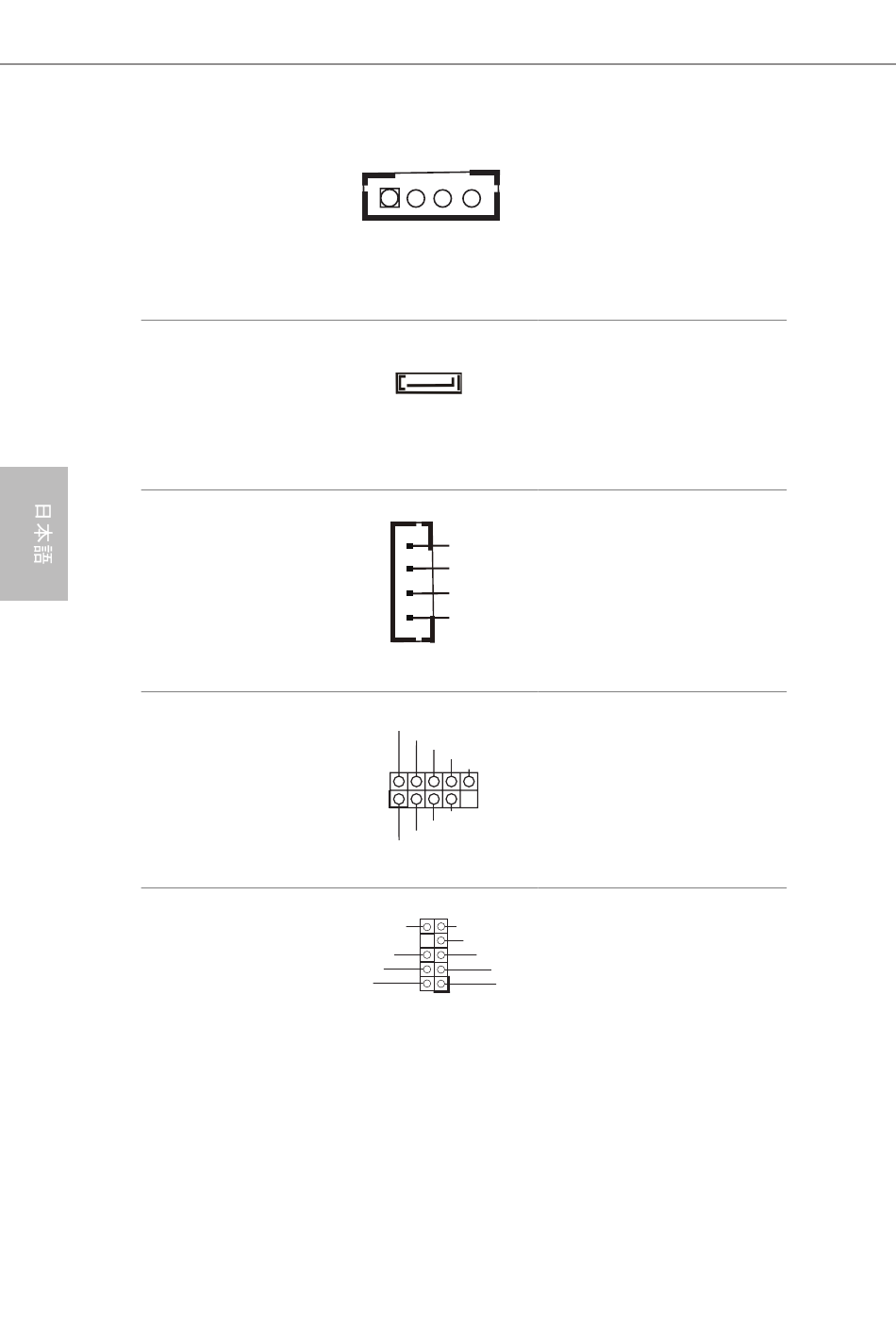

（p.1、 No. 17 参照）
シリアル ATA3 コネクタ
（SATA_1:
p.1、 No. 3 参照）
SATA 電源コネクタ
（SATAPWR1:
p.1、 No. 2 参照）
USB 2.0 ヘッダー
（9 ピン USB_4_5）
（p.1、 No. 5 参照）
（9 ピン USB_6_7）
（p.1、 No. 6 参照）
フロントパネルオーディ
オヘッダー
（9 ピン HD_AUDIO1）
（p.1、 No. 18 参照）
116
1
R +
-
-
+ L
SATA_1
5V
1
12V
P-
P+
DUMMY
1
GND
1
シャーシスピーカーはこのヘッ
ダーに接続してく ださい。
この SATA3 コネクタは、 最大 6.0
Gb/s のデータ転送速度で内部
ストレージデバイス用の SATA
データケーブルに対応します。
SATA 電源ケーブルを接続して
く ださい。
このマザーボードには 2 つの
ヘッダーが装備されています。
各 USB 2.0 ヘッダーは、 2 つの
ポートをサポートできます。
このヘッダーは、 フロントオー
ディオパネルにオーディオデバ
イスを接続するためのものです。
