"err" für eine gescheiterte Datenübertragung. In diesem Fall bitte
nochmals die HOCH-Taste betätigen, um den Vorgang zu wiederholen.
Wenn Sie den Vorgang abbrechen möchten, den "Hot Key" einfach
entfernen.
14. ALARM - MELDUNGEN
Meld. Ursache
"P1" Raumfühler defekt oder fehlt
"P3" 3. Fühler defekt oder fehlt
"P4" 4. Fühler defekt oder fehlt
"HA" Hochtemperatur-Alarm – Raumtemperatur
"LA" Tieftemperatur-Alarm – Raumtemperatur
"HA2" Hochtemperatur-Alarm – Kondensator
"LA2" Tieftemperatur-Alarm – Kondensator
"EA" Externer Alarm
"CA" Regelungsstopp über digitalen
(i1F=bAL)
"dA" Türkontakt – Türe ist offen
"CA" Pressostat-Alarm (i1F=PAL)
14.1 QUITTIEREN DER ALARME
Die Fühler-Alarme "P1" bis "P4" werden erst nach einigen Sekunden, nachdem der
Fehler aufgetreten ist, angezeigt. Sobald der Fehler behoben ist, wird die Meldung
nach einigen Sekunden automatisch quittiert. Bitte überprüfen Sie, vor einem ev.
Austausch des Fühlers, zuerst deren Anschlüsse.
Die Temperatur-Alarme "HA", "LA", "HA2" und "LA2", werden automatisch quittiert,
sobald die Alarm-Bedingungen nicht mehr bestehen oder wenn eine Abtauung
beginnt.
Die Alarme EA und CA bleiben aktiv, Solange der digitale Eingang aktiviert ist. Wenn
der dig. Eingang als Pressostat-Eingang konfiguriert wurde (i1F=bAL) muss das
Gerät manuell aus- und wieder eingeschaltet werden.
14.2 ANDERE MELDUNGEN
Pon Die Tastatur ist freigegeben
PoF Die Tastatur ist blockiert
noP Während der Programmierung: kein Par. in der Ebene Pr1
Im Display oder in dP2, dP3, dP4: Fühler ist nicht aktiviert
noA Keine gespeicherten Alarme
15. TECHNISCHE DATEN
Gehäuse: ABS selbstverlöschend.
Abmessungen: Front 78x37 mm; Tiefe 60mm;
Montage: Tafeleinbau-Gerät für Ausschnitt 71x29 mm.
Schutzart: IP20
Frontschutzart: IP65
Anschlüsse: Schraubklemmen für Leiterdurchmesser ≤ 2,5mm
Spannungsversorgung: gemäss Modell: 12Vac/dc, 24Vac/dc,
jeweils ±10% 50/60Hz
Leistungsaufnahme: 3VA max
Anzeige: drei Ziffern, LED rot, Höhe 14,2 mm.
Eingänge: bis 3x PTC-Fühler oder NTC-Fühler; Digitaler Eingang: potentialfrei
Relais-Ausgänge: siehe Anschlusspläne
Verdichter: 8(3) A 250Vac und optional 20(8)A 250Vac
Akustischer Alarm: optional
Datenspeicherung: nicht flüchtiger Speicher (EEPROM)
Aktionsart: 1B; Verschutzungsgrad: 2 ; Software-Klasse: A;
Spannungsimpuls: 2500V; Kategorie-Überspannung: II;
Umgebungstemperatur für Betrieb: 0..60 ° C; Lager-Temperatur: -25..60 ° C.
Rel. Feuchte: 20÷85% (ohne Kondensierung)
Mess-Bereich: PTC-Fühler -50 bis 150 ° C; NTC-Fühler -40 bis 110 ° C
Auflösung: 0,1 K oder 1 K oder 1 ° F (vorgebbar)
Genauigkeit bei 25° C: ±0,1 ° C, ±1 Ziffer

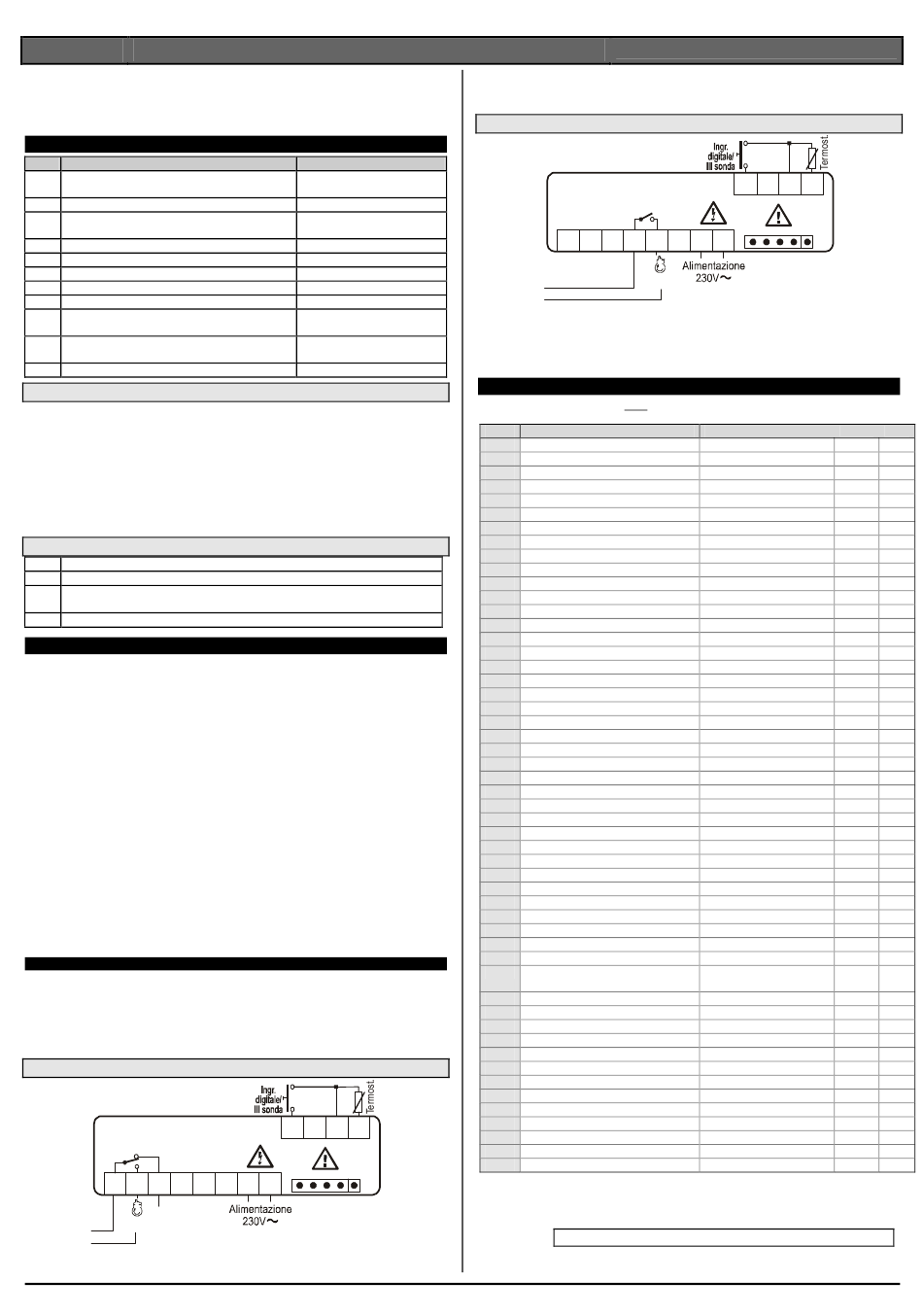

16. ANSCHLUSS-PLAN
Wenn der Ausgang für X-REP vorgesehen ist (der TTL-Anschluss ist deaktiviert und
für den Anschluss der externen Anzeige reserviert) lautet die Bestell-Nummer:
XR20CX- xx2xx, XR20CX –xx3xx; XR20CX –xx6xx; XR20CX –xx7xx;
Wenn der digitale Eingang für einen 3. Fühler konfigurierbar ist, lauten die
Bestellnummern: XR20CX- xx4xx, XR20CX –xx5xx; XR20CX –xx6xx; XR20CX –
Verdrahtungspläne jeweils abhängig von der bestellten Version:
xx7xx;
16.1 XR20C – VERDICHTER 8A
8(3)A250V
1 2 3
N.C.
Comp
Linea
Bei 12Vac/dc, 24Vac/dc, 110Vac und 230Vac: Anschlüsse 7 und 8.
1591020020 XR20CX TE r1.0 30.11.2006.doc
Ausgänge
Verdichter-Regelung gemäss
Par. "COn" und "COF"
Regelung unbeeinflusst
Kein Verflüssiger-Alarm
möglich
Regelung unbeeinflusst
Regelung unbeeinflusst
Abhängig von Par. "Ac2"
Abhängig von Par. "bLL"
Regelung unbeeinflusst
Eingang Regelung gestoppt
Regelung gemäss Parameter
"odC" und „rdd"
Regelung gestoppt
2
230Vac, 110Vac
9 10 11 12
6 7 8
Hot Key/IV sonda
TTL opp. X-REP
Termostat.: Fühler 1, standardmässig der Raumfühler (Klemme 11 und 12)
Digitaler Eingang: Klemme 9 und 11 (od. 3. Fühler)
16.2 XR20C – VERDICHTER 20A
20(8)A250V
4
Comp
Linea
Bei 12Vac/dc, 24Vac/dc, 110Vac und 230Vac: Anschlüsse 7 und 8.
Termostat.: Fühler 1, standardmässig der Raumfühler (Klemme 11 und 12)
Digitaler Eingang: Klemme 9 und 11 (od. 3. Fühler)
17. PARAMETER – WERKSVORGABEN
Die Parameterliste ersetzt nicht das gesamte Handbuch !
Erläuterung der Parameter finden Sie im Kapitel „Parameter-Beschreibung".
Label Beschreibung
SEt Sollwert
Hy Hysterese für Verdichter-Regelung
LS Untere Vorgabegrenze für SET
US Obere Vorgabegrenze für SET
ot
Kalibrierung Fühler 1
1
P3P Präsenz Fühler 3
1
o3 Kalibrierung Fühler 3
P4P Präsenz Fühler 4
o4 Kalibrierung Fühler 4
odS Regelverzögerung nach Inbetriebnahme
AC Mindestausschaltdauer des Verdichter
CCt Dauer für Schockgefrieren
CCS Sollwert für Schockgefrieren
Con Verdichter EIN bei Fühler-Fehler
CoF Verdichter AUS bei Fühler-Fehler
CH Regelwirkung kühlen/heizen
CF Masseinheit: Celsius , Fahrenheit
rES Auflösung (bei °C) : dez. oder Integer
dLy
Anzeige-Verzögerung der Temperatur
IdF Abtau-Intervalle
MdF Abtaudauer
dFd Anzeige während der Abtauung
dAd Anzeigeverzögerung nach Abtauung
ALC Alarm-Konfiguration : relativ / absolut
ALU Hoch-Temperatur Alarm
ALL Tief-Temperatur Alarm
AFH Alarm-Hysterese
ALd Temperatur-Alarm Verzögerung
dAo Alarm-Verzögerung nach Einschalten
AP2 Fühler-Auswahl
AL2
Tief-Alarm Kondensator
AU2 Hoch-Alarm Kondensator
AH2 Alarm-Hysterese für AL2 und AU2
Ad2
Alarm-Verzögerung Kondensator
dA2 Alarm-Verzögerung nach Einschalten K.
bLL Verdichter AUS Tief-Alarm Kondensator
AC2 Verdichter AUS Hoch-Alarm Kondensator
i1P Polarität des digitalen Eingang
i1F Funktion des digitalen Eingang
Did Verzögerung des dig. Eingang
nPS Anzahl Pressostat-Schaltungen
OdC Regelweise bei geöffneter Türe
rrd Regelneustart bei Tür-Alarm
HES Sollwert-Änderung
Adr Serielle Adresse
PbC Temperatur-Fühler Typ
onF EIN/AUS – Taste aktivieren mit OFF
1
dP3 Messwert Fühler 3
dP4
Messwert Fühler 4
rSE Aktueller Sollwert
rEL Firmware
Ptb Nummer der Parameter-Tabelle
1
Nur bei Type: XR20CX–xx4xx, XR20CX–xx5xx; XR20CX–xx6xx; XR20CX–xx7xx
2
Nur bei Type: XR20CX–xx2xx, XR20CX–xx3xx; XR20CX–xx6xx; XR20CX–xx7xx
E-mail:info@dixell.de - http://www.dixell.de
XR20CX
1591020020
9 10 11 12
5 6 7 8
Hot Key/IV sonda
TTL opp. X-REP
Eine ausführliche
Vorgabe-Bereich
LS - US
(0,1°C÷25,5°C) (1°F÷45°F)
(-55,0°C÷SET) (-67°F÷SET)
(SET÷150,0°C) (SET÷302°F)
(-12,0÷12,0°C) (-21÷21°F)
n - Y
(-12,0÷12,0°C) (-21÷21°F)
n - Y
(-12,0÷12,0°C) (-21÷21°F)
0÷255 (min.)
0÷50 (min.)
0÷24.0h
(-55.0÷150,0°C) (-67÷302°F)
0÷255 (min.)
0÷255 (min.)
CL÷Ht
°C - °F
dE – in
0 ÷ 20M0 (120) (10 sec.)
0÷120 (Std.)
0÷255 (min.)
rt - it - SEt- dEF
0÷255 (min.)
rE – Ab
0,0÷50,0°C rel. o ALL÷150°C
0.0÷50°C rel. o -55÷ALU
(0,1°C÷25,5°C) (1°F÷45°F)
0÷255 (min.)
0÷24.0h
nP; P1; P2; P3; P4
(-55 ÷ 150°C) (-67÷ 302°F)
(-55 ÷ 150°C) (-67÷ 302°F)
[0,1°C ÷ 25,5°C] [1°F ÷ 45°F]
0 ÷ 254 (min.) , 255=nU
0 ÷ 24H0(144)
n(0) - Y(1)
n(0) - Y(1)
OP – CL
EAL - bAL - PAL- dor- dEF-
AUS- Htr - FAn – ES
0÷255 (min.)
0÷15
no - FAn - CP - F-C
n – Y
(-30°C÷30°C) (-54°F÷54°F)
0÷247
PtC – ntC
nu, oFF; ES
Nur Anzeige
Nur Anzeige
Nur Anzeige
Nur Anzeige
Nur Anzeige
Vorgabe Ebene
-5.0 - - -
2.0 Pr1
-50.0 Pr2
110 Pr2
0.0 Pr1
n Pr2
0 Pr2
n Pr2
0 Pr2
0 Pr2
1 Pr1
0.0 Pr2
-5 Pr2
15 Pr2
30 Pr2
cL Pr1
° C Pr2
dE Pr1
0 Pr2
8 Pr1
20 Pr1
it Pr2
30 Pr2
Ab Pr2
110 Pr1
-50.0 Pr1
1 Pr2
15 Pr2
1.3 Pr2
P4 Pr2
-40 Pr2
110 Pr2
5 Pr2
15 Pr2
1,3 Pr2
n Pr2
n Pr2
cL Pr1
dor Pr1
15 Pr1
15 Pr2
F-c Pr2
y Pr2
0 Pr2
1 Pr2
ntc Pr1
nu Pr2
-- Pr1
-- Pr1
-- Pr2
-- Pr2
-- Pr2
4/4
