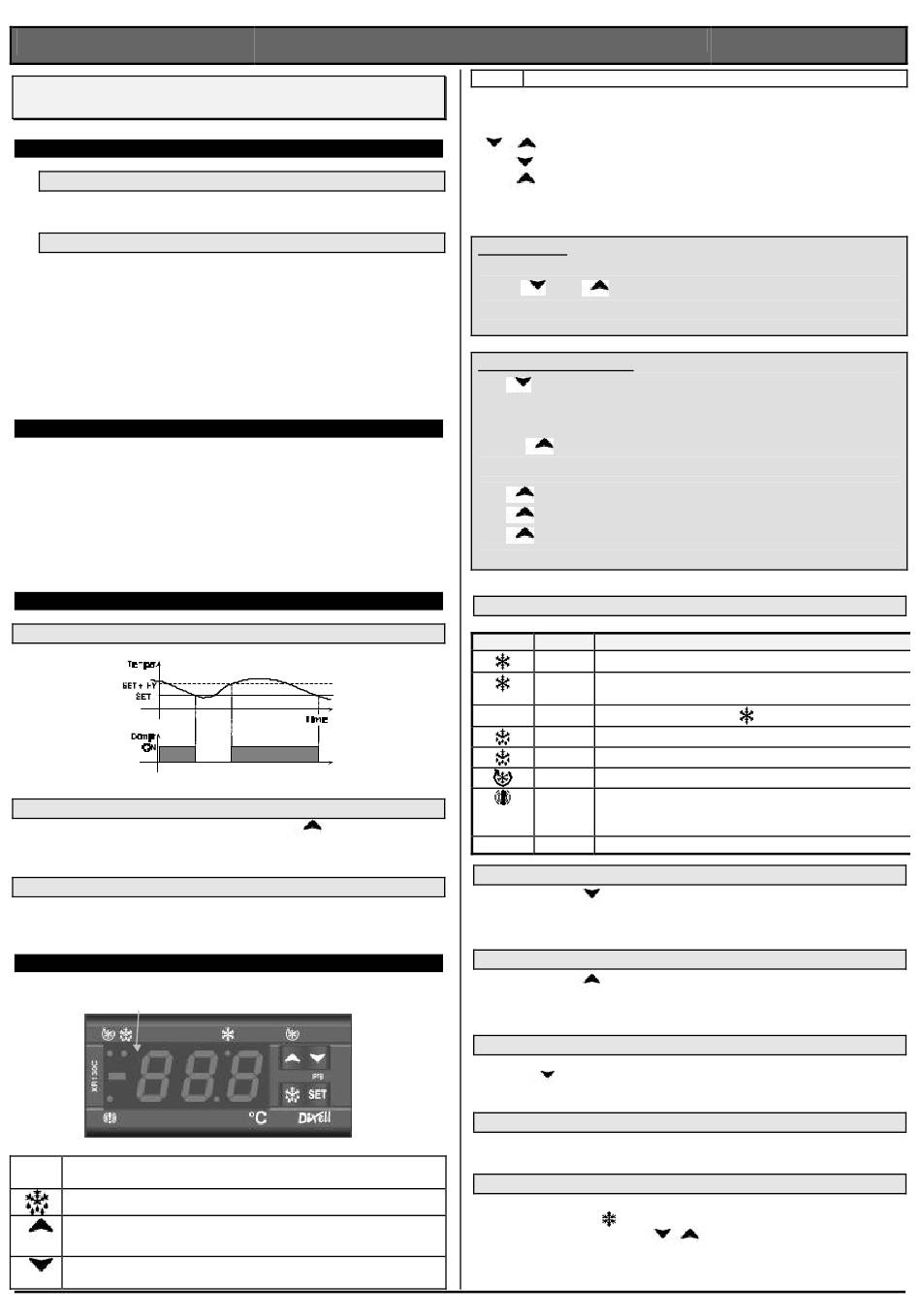

1. ANSCHLUSS- UND SICHERHEITSHINWEISE
1.1 BITTE VOR DE M ANSCHLUSS LESEN
Die Geräte dürfen aus Sicherheitsgründen nicht für vom Handbuch abweichende Applikationen eingesetzt
werden. Bitte prüfen sie vor dem Einsatz des Reglers dessen Grenzen und dessen Anwendung.
1.2 SICHERHEITSHINWEISE
Vor Anschluß des Gerätes prüfen Sie bitte ob die Spg. versorgung den auf dem Gerät aufgedruckten
Zahlenwert entspricht. Vorgeschriebene Umgebungsbedingungen bzgl. deren Feuchte- und Temperatur-
Grenzen beachten, ansonsten sind Fehl-Funktionen möglich. Vor dem Einschalten des Gerätes nochmals
korrekten Anschluß prüfen. Nie das Gerät ohne Gehäuse betreiben. Im Falle einer Fehl-Funktion oder
Zweifel wenden Sie sich bitte an den zuständigen Lieferanten. Beachten Sie die max. Belastung der
Relais-Kontakte (siehe techn. Daten). Beachten Sie, daß alle Fühler mit genügend großem Abstand zu
spg.führenden Leitungen installiert werden. Damit werden verfälschte Temperatur-Messungen vermieden
und das Gerät vor Spg. einstreuungen über die Fühler-Eingänge geschützt. Bei Anwendungen im ind.
Bereich mit kitischer Umgebung empfiehlt sich die Parallel-Schaltung von RC-Gliedern (FT1).
2. BESCHREIBUNG
Das Fronttafel-Einbaugerät, ist ein elektronischer Temperaturregler 74 x 32 mm, welcher über einen Relais-
Ausgang und einen PTC- bzw. NTC Fühler-Eingang zur Erfassung der Temperatur verfügt. Außerdem ist
das Gerät mit einem RS485-Eingang für das Aufzeichnungssystem XJ500 versehen.
Das Fronttafel-Einbaugerät 74x32mm XR130C ist ein elektronische Temperaturregler 74 x 32 mm, welcher
über einen weiteren Relais-Ausgang verfügt, als Alarm- oder Hilfsrelais konfigurierbar. Beide Modelle sind
mit einem weiteren Fühler-Eingang versehen, welcher als Anzeige-Fühler dient. Desweiteren verfügt der
XR130 über einen weiteren potentialfreien und konfigurierbaren digitalen Eingang. Beide Modelle
signalisieren Alarmzustände durch ein akustisches Signal.
3. REGELUNG DER LASTEN
3.1 VERDICHTER
Bei Fühlerfehler automatisch Verdichter-Zyklierbetrieb: Par."COn" (V. EIN) + "COF" (V. AUS).
3.2 SCHNELLGEFRIERUNG (VERDICHTERDAUERLAUF)
Voraussgesetzt es findet momentan keine Abtauung statt die Taste
Danach läuft der Verdichter für die Zeit "CCt" (Parameter) durch. Nochmals die HOCH-Taste für 3 Sekunden
drücken und die Schnellgefrierung wird unterbrochen.
3.3 ABTAUUNG
Abtaungen erfolgen über Verdichterstop. Die Abtauintervalle werden mit Parameter " I dF" und die
Abtaudauer mit Parameter "MdF" vorgegeben.
4. FRONT-BEDIENUNG
LED 1
Anzeige des Sollwerts; während der Programmierphase ändern und bestätigen einer Vorgabe.
SET
Bei Gedrückthalten von 5s Stand-by, falls Funktion (Par. OnF) aktiviert.
Handabtauung starten. 2s gedrückt halten.
Die höchste gespeicherte Temperatur einsehen; während der Programmierung Erhöhung von
Werten. Schnellkühlung starten, durch Gedrückthalten von 3s.
(AUF)
Die kleinste gespeicherte Temperatur einsehen; während der Programmierung Senkung von
Werten. Hilfsrelais durch Gedrückhalten von 3s EIN/AUS-schalten falls vorhanden bzw.
(AB)
1592008210 XR120 & XR130C TD
Installations- und Bedienungsanweisung
3 Sekunden gedrückt halten.
XR120C - XR130C mit RS485-Schnittstelle
(AB) konfiguriert.
TASTENKOMBINATIONEN:
Tastatur verriegeln & entriegeln.
+
SET +
Programmierebene betreten.
SET +
Zurück zur Raumtemperaturanzeige.
Sollwert ändern
SET
(a) für 5 sec. gedrückt halten
(b)
mit oder
gewünschten Wert vorgeben
SET
(c) Bestätigung des neuen Sollwerts
Programmierebene betreten
+ danach SET
(a)
Tasten für 3s gemeinsam gedrückt halten
(solange bis "Pr1" in Anzeige)
Mit
(b)
Paßwort 321 vorgeben
(c) Jede Ziffer, danach SET
die "3" vorgeben, danach 1x SET- Taste
die "2" vorgeben, danach 1x SET-Taste
die "1" vorgeben, danach 1x SET-Taste
Sie befinden sich in der Parameterliste ("Hy" = 1. Parameter in der Anzeige)
4.1 LED-MELDUNGEN
LED MODE Funktion
EIN Verdichter aktiv
BLINKT - Blinkt mit LED 1 = Programmierphase
- Einschaltverzögerung aktiv
LED1
BLINKT
Programmierphase (blinkt mit LED
EIN Abtauung aktiv
BLINKT Abtropfzeit aktiv
EIN Schnellgefrierung aktiv (Verdichterdauerlauf)
EIN - ALARM-Signal
- Parameterebene "Pr2" zeigt an, daß dieser Parameter auch in Parameterebne
"Pr1" verfügbar ist.
AUX
EIN Hilfsrelais EIN (nur bei XR130C)
4.2 KLEINSTE GESPEICHERT E TEMPERATUREN EINSEHEN
1.
Einmal kurz Taste .
2.
Meldung "Lo", danach Anzeige der Min.-Temperatur.
3.
Normalanzeige: Betätigen einer beliebigen Taste oder 5s warten.
4.3 HÖCHSTE GESPEICHERTE TEMPERATUR EINSEHEN
1.
Einmal kurz Taste .
2.
Meldung "Hi", danach Anzeige der Max.-Temperatur.
3.
Normalanzeige: Betätigen einer beliebigen Taste oder 5s warten.
4.4 QUITTIEREN VON MAX UND MIN TEMPERATUREN
1. Quittierung der gespeicherten Werte: zunächst die Programmierebene betreten gemeinsam für 3s die
+ SET gedrückt halten.
Tasten
2.
Taste SET betätigen gedrückthalten, bis rST 3x blinkt.
4.5 SOLLWERT EINSEHEN
Einmal kurz SET-Taste betätigen: Sollwertanzeige;
1)
Nochmals kurz SET-Taste betätigen oder 5s warten, um die Raumtemperatur anzuzeigen.
2)
4.6 SOLLWERT ÄNDERN
SET-Taste 2 Sekunden gedrückt halten;
1)
2) Anzeige des Sollwerts, LED und LED1 blinken;
3) Innerhalb von 10s ändern mit Taste
Neuen Sollwert speichern: Nochmals kurz die Taste SET betätigen oder 15s warten.
r e l . 1 . 0 - - c o d . r e l . 1 . 0 c o d .
1 5 9 2 0 0 8 2 1 0 1 5 9 2 0 0 8 2 1 0
Pr2 anwählen, danach SET-Taste
)
1/4
