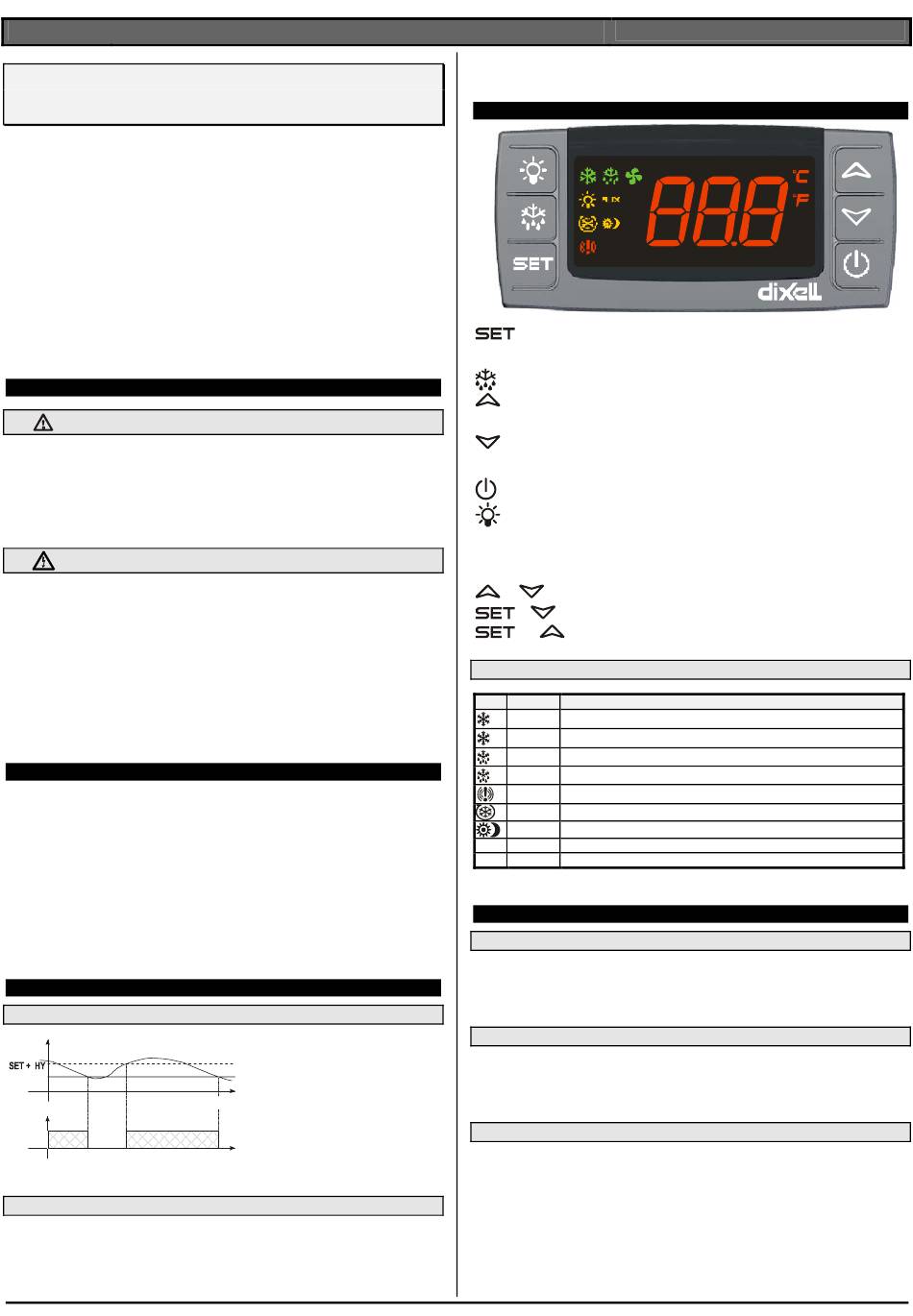

Installations- und Bedienungsanleitung
dIXEL
Kühlstellenregler mit Abtausteuerung
XR40CX
INHALT
1.
ALLGEMEINE HINWEISE _______________________________________ 1
2.
ALLGEMEINE BESCHREIBUNG__________________________________ 1
3.
REGELUNG __________________________________________________ 1
4.
FRONTBEDIENUNG ___________________________________________ 1
5.
HÖCHSTE UND TIEFSTE TEMPERATUR __________________________ 1
6.
FUNKTIONEN ________________________________________________ 2
7.
PARAMETER - BESCHREIBUNG _________________________________ 2
8.
DIGITALER EINGANG __________________________________________ 3
9.
SERIELLE SCHNITTSTELLE TTL ________________________________ 4
11. INSTALLATION UND MONTAGE _________________________________ 4
12. ELEKTRISCHE ANSCHLÜSSE ___________________________________ 4
14. ALARM - MELDUNGEN _________________________________________ 4
15. TECHNISCHE DATEN __________________________________________ 4
16. ANSCHLUSS-PLAN ____________________________________________ 4
17. PARAMETER - WERKSVORGABEN ______________________________ 5

1. ALLGEMEINE HINWEISE

1.1
BITTE VOR DEM ANSCHLUSS LESEN
Das Handbuch wurde so gestaltet, dass eine einfache und schnelle Hilfe gewährleistet ist.
Die Geräte dürfen aus Sicherheitsgründen nicht für vom Handbuch abweichende Applikationen eingesetzt
werden.
Bitte prüfen sie vor dem Einsatz des Reglers dessen Grenzen und dessen Anwendung.
Für Parameter-Vorgaben, welche nicht der Applikation angepasst wurden und dadurch Anlagen- und
Warenschäden entstehen, übernimmt Dixell keine Verantwortung.
Das Kapitel „Parameter-Werksvorgaben" ersetzt nicht das ganze Handbuch. Bitte zur Beschreibung der
Parameter die gesamte „Installations- und Bedienungsanweisung" einbeziehen.
1.2
SICHERHEITSHINWEISE
Vor dem Anschluss des Gerätes prüfen Sie bitte ob die Spannungsversorgung dem auf dem Gerät
aufgedruckten Zahlenwert entspricht.
Bitte beachten Sie die vorgeschriebenen Umgebungsbedingungen bzgl. deren Feuchte- und Temperatur-
Grenzen. Werden diese Bedingungen nicht eingehalten sind Fehl-Funktionen nicht auszuschliessen.
Achtung: Vor dem Einschalten des Gerätes bitte nochmals den korrekten Anschluss überprüfen. Für
Defekte, welche durch Falschanschluss verursacht wurden, übernimmt Dixell keine Verantwortung.
Nie das Gerät ohne Gehäuse betreiben.
Im Falle einer Fehl-Funktion oder Zweifel wenden Sie sich bitte an den zuständigen Lieferanten.
Beachten Sie die maximale Belastung der Relais-Kontakte (siehe technische Daten).
Bitte beachten Sie, dass alle Fühler mit genügend grossem Abstand zu spannungsführenden Leitungen
installiert werden. Damit werden verfälschte Temperatur-Messungen vermieden und das Gerät vor
Spannungseinstreuungen über die Fühler-Eingänge geschützt.
Bei Anwendungen im industriellen Bereich mit kritischer Umgebung empfiehlt sich die Parallel-Schaltung
von RC-Gliedern (FT1).

2. ALLGEMEINE BESCHREIBUNG

Das
Tafeleinbaugerät
XR40CX,
Mikroprozessor-gesteuerter Kühlstellenregler für Normal- und Tiefkühltemperaturen.
Mit zwei Relais-Ausgängen für die Regelung des Verdichter und Abtauungen,
welche elektrisch oder Heissgas sein kann..
Abhängig von der Ausführung können zu drei Fühler NTC oder PTC gleichzeitig
angeschlossen werden. Je nach Konfiguration für Raumtemperatur, Abtauung, usw.
Für den dritten Fühler wird der digitale Eingang umkonfiguriert (abh. von der
Ausführung) und der 4. Fühler (abh. von der Ausführung) wird über den HOT-KEY
Anschluss verdrahtet. Für Kondensator-Temperatur Alarm.
Via HOT-KEY kann das Gerät programmiert werden, bzw. ein Parametersatz auf
HOT-KEY gesichert werden. Abhänging vom Modell kann alternativ am HOT-KEY -
Anschluss auch ein externe Anzeige X-REP angeschlossen werden.

3. REGELUNG

3.1 DER VERDICHTER
Temper.
SET
Compr.
ON
Ist der Regelfühler defekt, wird der Verdichter zyklisch ein- und ausgeschaltet
gemäss der Parameter "COn" e "COF".
3.2 DIE ABTAUUNG
Zwei Abtauarten sind einstellbar via Parameter "tdF":
tdF=EL: elektrische Abtauung über Heizdraht (Verdichter ausgeschaltet)
tdF=in: Heissgas-Abtauung (Verdichter bleibt eingeschaltet).
Via Parameter IdF werden die Abtau-Intervalle vorgegeben. MdF ist die maximale
Abtaudauer, wenn via P2P der zweite Fühler aktiviert wurde (Abtauende-Fühler am
Verdampfer). Ansonsten ist die Abtaudauer MdF.
1595020040 XR40CX TD r1.0 05.03.2007.doc
mit
dem
Frontmass
74x32mm,
Der Verdichter wird oberhalb des
Sollwert SET plus Schalthysterese
Hy eingeschaltet und exakt am
Sollwert SET wieder abgeschaltet.
Tempo
Siehe Abbildung.
Nach der eigentlichen Abtauung wird die Regelung nochmals für die Dauer der
Entwässerungszeit „Fdt" verzögert.

4. FRONTBEDIENUNG

:
Zum
Programmierphase einen Parameter anwählen oder eine Vorgabe
bestätigen.
(Abtauung) Eine Abtauung einleiten.
(AUF): Kleinste gespeicherte Temperatur anzeigen lassen. Während der
Programmierphase scrollen in der Parameterliste oder erhöhen von
Werten.
(AB) Höchste gespeicherte Temperatur anzeigen lassen. Während der
Programmierphase scrollen in der Parameterliste oder senken von Werten.
Ein- oder Ausschalten des Geräts (stand-by)
Nicht aktiviert. Bei diesem Reglertyp ist die Licht-Taste nicht aktiviert.
Es gibt auch kein Licht-Relais.
TASTENKOMBINATIONEN
+
+
+
4.1 LED-ANZEIGEN
Die LED-Anzeigen haben folgende Bedeutung:
LED
Modus
EIN
Verdichter eingeschaltet
Blinkt
Verdichter in Warteschleife (Verdichterschutz aktiv)
EIN
Abtauung ist derzeit aktiv
Blinkt
Entwässerungszeit nach Abtauung
ist
ein
EIN
Temperatur-Alarm
EIN
Schockgefrieren (Verdichterdauerlauf)
EIN
Energiespar-Betrieb ist eingeschaltet
°C
EIN
Masseinheit
°C
Blinkt
Während der Programmierphase

5. HÖCHSTE UND TIEFSTE TEMPERATUR

5.1 KLEINSTE GESPEICHERTE TEMPERATUR
1.
1x AB-Taste.
2.
Es wird "Lo" angezeigt, gefolgt von der Anzeige der kleinsten gemessenen
Temperatur.
3.
Nochmals 1x AB-Taste oder 5s warten, um wieder zur Normalanzeige zu
gelangen.
5.2 HÖCHSTE GESPEICHERTE TEMPERATUR
1.
1x HOCH-Taste.
2.
Es wird "Hi" angezeigt, gefolgt von der Anzeige der höchsten gemessenen
Temperatur.
3.
Nochmals 1x HOCH-Taste oder 5s warten, um wieder zur Normalanzeige zu
gelangen.
5.3 ZUM LÖSCHEN DER KLEINSTEN UND GRÖSSTEN TEMPERATUR
1.
Während der Anzeige der kleinsten oder grössten Temperatur die SET-Taste
einnige Sekunden gedrückt halten (es wird rSt angezeigt).
2.
Um die Quittierung zu bestätigen wird rSt für kurze Zeit angezeigt. Nach Stand-
By oder Neustart werden die Lo und Hi - Werte neu gespeichert.
XR40CX
Anzeigen
oder
Ändern
des
Tastatur verriegeln oder entriegeln.
Programmierebene betreten.
Programmierebene verlassen.
Bedeutung
1595020040
Sollwerts.
Während
der
1/5
