DE-A01
Schnellstart-anleitung
1.
WARNING
2.
Weitere Informationen erhalten Sie auf der offiziellen Flash-
DOWNLOAD
Forge-Website www.flashforge.com.
Hier können Sie die Bedienungsanleitung, die Software und das
Video mit den Anleitungen herunterladen, die Software und das
Video mit den Anleitungen herunter. (SUPPORT-Support Center-
Select a Product/SUPPORT-Support Center-Produk-tauswahl)
Diese Anleitung bezieht sich ausschließlich auf den
Vorsicht, heiß! Die Heizdüsen und die heiße Konstruktionsplat-
tform während des Betriebs nicht berühren.
Bewegliche Druckerteile; es besteht Verletzungsgefahr.
Handschuhe etc. während des Betriebs ablegen: Risiko des
Verfangens.

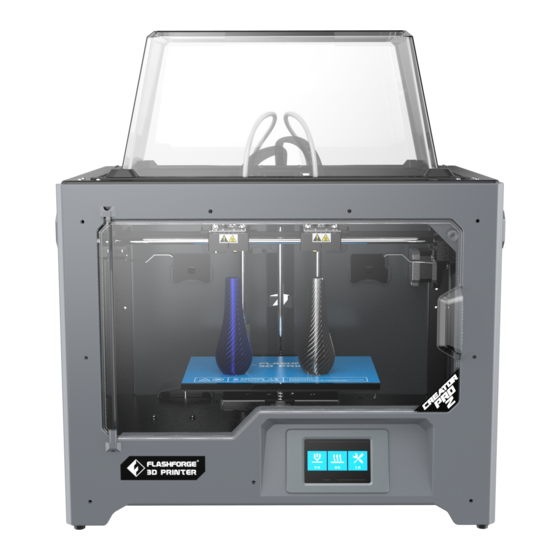

3D-Drucker Pro Creator 2
Creator Pro 2
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Flashforge Creator Pro 2
Inhaltszusammenfassung für Flashforge Creator Pro 2
- Seite 1 Creator Pro 2 DE-A01 Schnellstart-anleitung Vorsicht, heiß! Die Heizdüsen und die heiße Konstruktionsplat- WARNING tform während des Betriebs nicht berühren. Bewegliche Druckerteile; es besteht Verletzungsgefahr. Handschuhe etc. während des Betriebs ablegen: Risiko des Verfangens. Weitere Informationen erhalten Sie auf der offiziellen Flash- DOWNLOAD Forge-Website www.flashforge.com.
- Seite 2 Auspacken Der Creator Pro 2 wurde im FlashForge-Werk sorgfältig verpackt. Bitte befolgen Sie beim Auspacken die nachstehenden Schritte. VORSICH 1. Entfernen Sie die Verpackung und nehmen Sie den Inhalt vorsichtig heraus. Wenden Sie keine Kraft auf. 2. Das gelbe hochtemperaturfeste Klebeband um die Düse nicht entfernen.
- Seite 3 Nehmen Sie den Extruder heraus und Nehmen Sie den Schaumstoff mit dem legen Sie ihn vorsichtig ab. Die Düse darf Zubehör heraus. Schneiden Sie die den Tisch nicht berühren, damit die Düse beiden Bänder an beiden Seiten des vor Kratzern geschützt bleibt. X-Achse-Führungsstabs durch.
- Seite 4 Über Ihren Creator Pro 2 10 11 1. Plattform 2. Plattformstütze 3. Nivelliermutter 4. LCD-Anzeige 5. Z-Achse-Führungsstab 6. Extruderkabelsatz 7. X-Achse-Führungsstab 8. Schlitz 9. Düsenkühlgebläse 10. Federniederhalter 11. Kühlgebläse 12. Düse 13. Turbogebläseplatte 14. Extruderhalterung 15. SD-Kartenschlitz 16. USB-Kabeleingang 17. Filament-Führungsrohrspange 18.
- Seite 5 Zubehör Creator Pro 2 DE-A01 Schnellstart-anleitung Heiß! Die Heizdüsen und die heiße Konstruktionsplattform WARNING während des Betriebs nicht berühren. Bewegliche Druckerteile; es besteht Verletzungsgefahr. Handschuhe etc. während des Betriebs ablegen: Risiko des Verfangens. Weitere Informationen erhalten Sie auf der offiziellen Flash- DOWNLOAD Forge-Website www.flashforge.com.
-
Seite 6: Installation
Installation 1. Extruder-Montage Setzen Sie die Plattform zuerst ab und setzen Sie den Dual-Extruder auf die Extruderaufnahme. Nehmen Sie den M2.5-Innensechs- kantschlüssel aus dem Werkzeugbeutel und die vier (4) M3-Schrauben aus dem Zubehörset. Richten Sie den Extruder an den Gewindebohrung Gewindebohrung Schraubenlöchern aus. - Seite 7 2. Filamentführungsrohr und Filamentinstallation 1.Für die Montage eines Spulenhalters nivellieren Sie diesen. Dann führen Sie das Ende in die entsprechende Öffnung ein. 2.Drehen Sie den Spulenhalter so nach unten, dass der Bodenspalt der Halterung an der Rückseite des Druckers sitzt. Hinweise zum Einsetzen des Filaments entnehmen Sie bitte der nächsten Seite 3.Nehmen Sie eine Filamentrolle, drücken Sie das Oberteil des Spulenhalters zusammen...
- Seite 8 Tipps Die Filamentspule muss richtig Filament- ausgerichtet sein (siehe unten). Führungsrohrspange Nach dem Befestigen des Filament- führungsrohres drücken Sie den linken Begrenzte Aufnahme Federniederhalter des Extruders nach unten. Führen Sie das Filament dann vom anderen Ende des Filament- Verriegeln Sie das Filament-Führungsrohr mit den R-förmigen Spangen.
-
Seite 9: Die Ersteinrichtung
Die Ersteinrichtung Laden und Entladen Druckplatte Filament Start Manuell Ebene Druck Vorwärmen Werkzeug Einstellung Status Infos Berühren Sie [Werkzeuge]-[Filament] L Extruder R Extruder Aufwärmen Laden Laden L Extruder 75℃ / 220℃ Entladen Entladen Berühren Sie [Laden]. Der Aufwärmprozess des Extruders beginnt. Sobald die Zieltem- peratur erreicht wurde, führen Sie das Filament bitte von Hand in das Filamentzuführ- rad ein. - Seite 10 Nivellierung Um Nivellierfehler zu vermeiden, muss das verbleibende Material zuerst aus der Düse entfernt werden. Druckplatte Filament Start Manuell Ebene Bitte warten, zurück in die Grundstellung. Einstellung Status Infos Weiter Berühren Sie [Werkzeuge] [Nivellieren], um mit der Nivellierung zu beginnen. Das Gerät fährt zuerst zurück in die Grundstellung.
-
Seite 11: Xyz Achskalibrierung
Druck Vorwärmen Werkzeuge Einstellung Status Infos Berühren Sie [Werkzeuge]-[Einstellung]-[Z-Kalibrierung]. Creator Pro 2 nutzt einen Kompensationsschichtmechanismus. Die Montagepositionen der rechten und linken Düsen müssen nicht von Hand angepasst werden. Ein Programm berechnet die Höhendifferenz zwischen den beiden Düsen. Kalibrierung Kalibrierung Kalibrierung... - Seite 12 X Achskalibrierung X-X-Achskalibrierung: Einheitliche Anpassung der beiden Extruder in Richtung der X-Achse, um Fehlausrichtungen während des Drucks zu vermeiden. Kalibrierung Kalibrierung Kalibrierung X Kalibrierung Experten- Werksein- L: 152/200 Sprache modus stellungen R: 164/200 B: 45/50 Berühren Sie nach Abschluss der Z-Achskalibrierung[Einstellung]-[X-Kalibrierung] oder fahren Sie mit der Kalibrierung der X-Achse fort.
- Seite 13 Y Achskalibrierung Y-Achskalibrierung: Einheitliche Anpassung der beiden Extruder in Richtung der Y-Achse, um Fehlausrichtungen während des Drucks zu vermeiden. Kalibrierung Kalibrierung Kalibrierung Y Kalibrierung Expert L: 152/200 Sprache Werkseinst enmodus R: 164/200 ellungen B: 45/50 1. Berühren Sie [Einstellung]-[Y-Kalibrierung] oder fahren Sie nach der Kalibrierung der X-Achse mit der Kalibrierung der Y-Achse fort.
-
Seite 14: Erster Druck
Erster Druck Nach der Montage, dem Laden des Filaments und der Kalibrierung beginnen Sie Ihren ersten Druck. Führen Sie die S-Karte an der Seite der Maschine ein. 25 MB Druck Vorwärmen Werkzeug 1519MB Test flashforge Berühren Sie [Drucken]-[SD-Karte] und wählen Sie die Testdatei für den Druck aus. - Seite 16 Kundendienst: support@flashforge.com Zhejiang Flashforge 3D Technology Co,. Ltd. Tel.: +86 579 82273989 Web: www.flashforge.com Hinzufügen: 2/F, No.518, Xianyuan Road, Jinhua, Zhejiang, China...
