5 Installation
5.1 Elektrischer Anschluss
Elektrische Spannung
Stromschlaggefahr
• Der Stromanschluss darf nur von
zugelassenem technischem Personal
ausgeführt werden.
• Individuelle Schutzvorrichtungen
bereitstellen.
• Der Erdungsanschluss ist obligatorisch
und ist unter Einhaltung der
Sicherheitsnormen für elektrische
Anlagen vorzunehmen.
• Die Stromzufuhr unterbrechen.
• Den Stecker niemals durch Ziehen am
Kabel vom Stromnetz trennen.
• Nur Kabel verwenden, die gegen eine
Temperatur von mindestens 90°C
beständig sind.
• Das Anziehmoment der Schrauben der
Speiseleitungen der Klemmleiste muss
1,5-2 Nm entsprechen.
Allgemeine Informationen
Sicherstellen, dass sich die Eigenschaften
des Stromnetzes für die Daten auf dem
Typenschild eignen.
Das Typenschild mit den technischen Daten,
der Seriennummer und dem Prüfzeichen
befindet sich gut sichtbar am Gerät.
Das Typenschild auf keinen Fall entfernen.
Für den Erdungsanschluss ein Kabel
benutzen, das mindestens 20mm länger als
die anderen Kabel ist.
Das Gerät ist auf folgende Weise
angeschlossen:
Installation
Modelle von 90 cm:
• 380-415 V 3N~ (Standard)
Fünfpoliges Kabel 5 x 1,5 mm².
Bei Austausch des Kabels kann das Gerät
auch auf folgende Weise in Betrieb gesetzt
werden:
*Die mitgelieferte Brücke verwenden
• 380-415 V 2N~ / 220-240 V 3~
Vierpoliges* Kabel 4 x 4 mm².

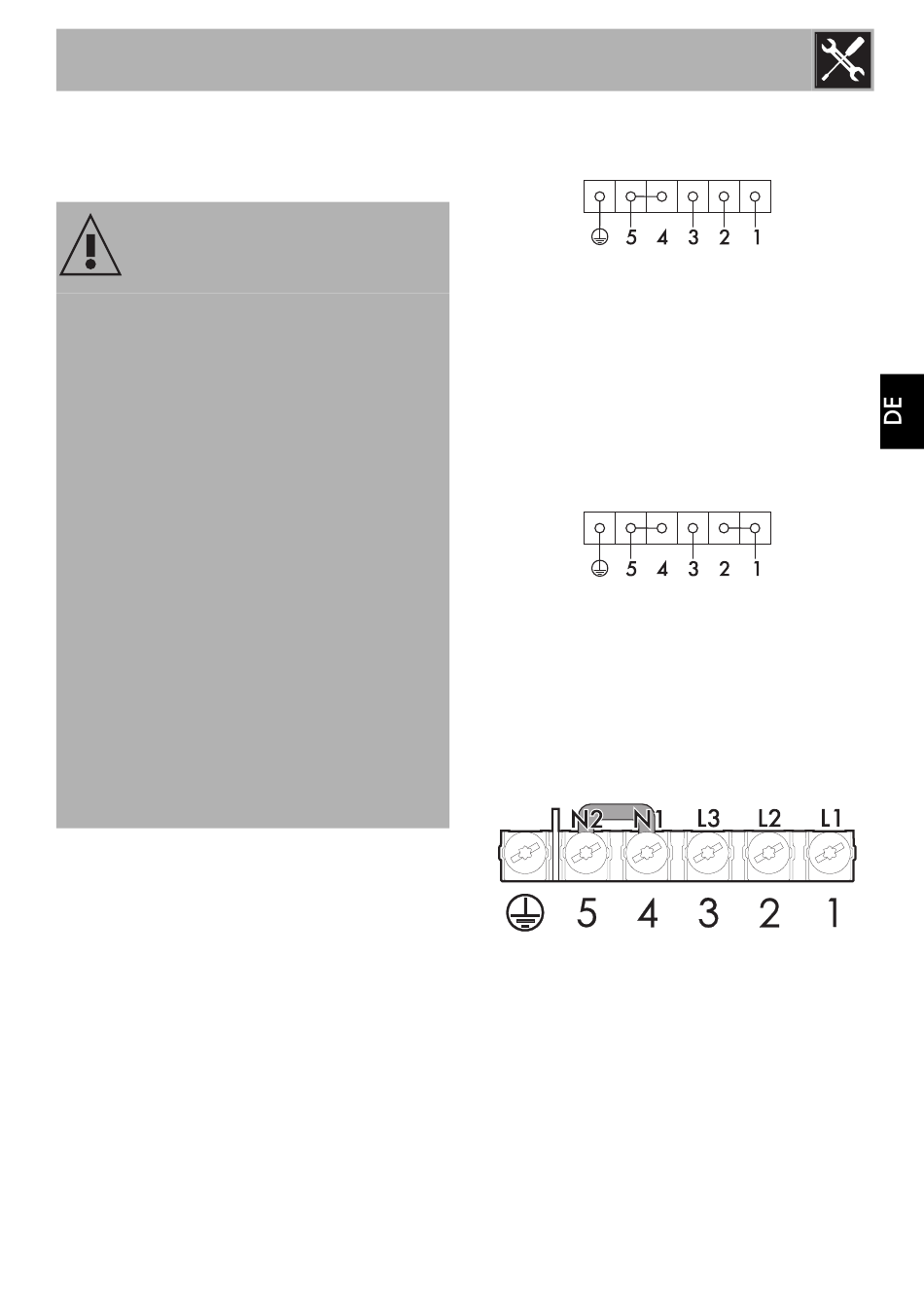

Das unten abgebildete Schema zeigt die
Unterseite der Anschlussklemme ohne
angeschlossene Kabel an. Der Anschluss
zwischen den Klemmen 4 und 5 muss
immer bestehen.
