ACHTUNG:
Bitte lesen Sie alle
Anleitungen vor
Montagebeginn

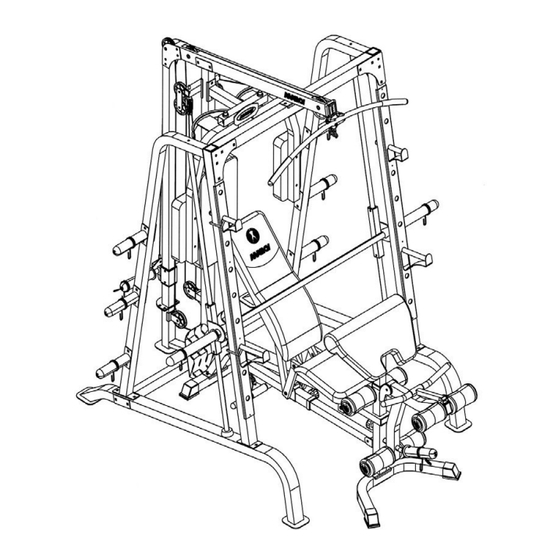

MARCY SMITH-MASCHINE
Inhaltsverzeichnis
SM 4000
Sicherheitshinweise
Bestandteilerkennung
Montageanleitung
Bestandteilliste
Ersatzteilbestellung
Modell
SM 4000
Diese Anleitung
zum späteren
Nachschlagen
aufbewahren
060918
BEDIENUNGS
ANLEITUNG
Werbung
Verwandte Anleitungen für Marcy SM 4000
Inhaltszusammenfassung für Marcy SM 4000
- Seite 1 ACHTUNG: Bitte lesen Sie alle Anleitungen vor Montagebeginn MARCY SMITH-MASCHINE Inhaltsverzeichnis SM 4000 Sicherheitshinweise Bestandteilerkennung Montageanleitung Bestandteilliste Ersatzteilbestellung Modell SM 4000 Diese Anleitung zum späteren Nachschlagen aufbewahren 060918 BEDIENUNGS ANLEITUNG...
- Seite 2 19-20, 28 Garantie und Ersatzteilbestellung Vielen Dank das Sie sich für den Kauf von unsere SM4000 Smith Maschine aus der MARCY Reihe entschieden haben. Bitte lesen Sie die Anleitung zu Ihrer eigenen Sicherheit sorgfältig durch, bevor Sie dieses Gerät verwenden. Als Vertragshändler für Marcy verpflichten wir uns zur Gewährleistung vollständiger Kundenzufriedenheit.
-
Seite 3: Wichtige Sicherheitsvorkehrungen
WICHTIGE SICHERHEITSVORKEHRUNGEN Dieses Fitnessgerät wurde zur optimalen Sicherheit gebaut. Nichtsdestotrotz gelten bestimmte Vorkehrungen bei jeder Bedienung eines Fitnessgerätes. Lesen Sie unbedingt die ganze Anleitung, ehe Sie Ihr Gerät zusammenbauen oder benutzen. Beachten Sie insbesondere die folgenden Sicherheitsvorkehrungen: 1. Stets Kinder und Tiere vom Gerät fernhalten. Kinder NIE unbeaufsichtigt im Gerätezimmer verlassen. - Seite 4 BEDIENHINWEISE VERSTELLUNG DES PREACHER-CURL-POLSTER. Lockern und ziehen Sie den Verriegelungsknopf (#23), um den Stift zu lösen. Verstellen Sie das Curlpult in die gewünschte Höhe mit dem gelösten Stift. Stellen Sie sicher, dass der Stift in einer der Bohrungen im Preacher-Curl-Träger (#4) fixiert worden ist.
- Seite 5 SMITH-MASCHINE BESTANDTEILERKENNUNG #73 M10 x 86mm Innensechskantschraube (1) #62 Umlenkrollenbuchse (6) #72 M10 x 79mm Innensechskantschraube (2) #71 M10 x 76mm Innensechskantschraube (3) #74 M10 x 25mm Schlossschraube (6) #70 M10 x 64mm Innensechskantschraube (2) #80 M8 x 64mm Innensechskantschraube (6) #69 M10 x 45mm Innensechskantschraube (7) #68 M10 x 25mm...
- Seite 6 SMITH-MASCHINE BESTANDTEILERKENNUNG #79 M10 x 89mm Schlossschraube (4) #77 M10 x 79mm Schlossschraube (2) #67 Ø 38mm Unterlegscheibe (2) #78 M10 x 86mm Schlossschraube (8) #56 Verschlussring (2) #75 M10 x 70mm Schlossschraube (16) #86 M10 Selbstsichernde #76 M10 x 76mm Schlossschraube (10) Mutter (63) #66 Ø...
- Seite 7 SMITH-MASCHINE MONTAGEANLEITUNG Erforderliche Werkzeuge zur Montage der Bank: 2 Schraubenschlüssel und einen Innensechskantschlüssel. ACHTUNG: Die Zwei-Person-Montage wird zur Verletzungsvermeidung dringend empfohlen. SCHRITT 1 (vgl. Abbildung 1) A.) Die zwei Basisrahmen (#1) mit einer Querstrebe (#2) am Mittelschnitt verbinden. Jedes Ende der Querstrebe mit zwei M10 x 89mm Schlossschrauben (#79), einer 121mm x 51mm Halterung (#36), zwei Ø...
- Seite 8 SCHRITT 2 (vgl. Abbildung 2) A.) Den rechten Vordervertikalrahmen (#3) an den rechten Basisrahmen (#1) setzen und mit zwei M10 x 76mm Schlossschrauben, einer 130mm x 70mm Halterung (#34), zwei Ø 19mm Unterlegscheiben (#66) und zwei M10 selbstsichernden Muttern (#86) befestigen. Schrauben und Muttern noch nicht festziehen. B.) Einen Ø...
- Seite 9 ABBILDUNG 2...
- Seite 10 SCHRITT 3 (vgl. Abbildung 3) A.) Den Heckvertikalbalken (#6) oben an die Querstrebe (#2) setzen und die Gewichtführungsbasis (#8) an die Querstrebe von der Unterseite setzen. Bohrungen aufeinander ausrichten und mit zwei M10 x 76mm Schlossschrauben, einer Ø 19mm Unterlegscheibe (#66) und einer M10 selbstsichernden Mutter (#86) befestigen. B.) Das Rückenlehnpolster (#38) an den Heckvertikalbalken setzen und mit zwei M8 x 64mm Innensechskantschrauben (#80) und einer Ø...
- Seite 11 SCHRITT 4 (vgl. Abbildung 4) A.) Den Gewichtführungspfosten (#7) an die Gewichtführungsbasis (#8) setzen und mit vier M10 x 25mm Schlossschrauben (#74), einer Ø 19mm Unterlegscheibe (#66) und einer M10 selbstsichernden Mutter (#86) befestigen. B.) Den Gleitgewichtpfosten auf den Pfosten von oben nach unten gleiten lassen. Den Oberrahmen (#9) auf den Gewichtführungspfosten (#7), Heckvertikalbalken (#6) und Vorderoberbalken (#15) stellen.
- Seite 12 SCHRITT 5 (vgl. Abbildung 5) A.) Die Butterflybasis (#12) an die Vorderseite des Heckvertikalrahmens (#6) setzen. Die Butterflyumlenkrollenhalterung (#13) an die Rückseite des Heckvertikalrahmens setzen. Die Bohrungen aufeinander ausrichten und mit zwei M10 x 70mm Schlossschrauben (#75), einer Ø 19mm Unterlegscheibe (#66) und einer M10 selbstsichernden Mutter (#86) befestigen.
- Seite 13 KABELFÜHRUNGSABBILDUNG...
- Seite 14 SCHRITT 6 (vgl. Abbildung 6 und Kabelführungsabbildung) A.) Das 335cm lange Oberkabel (#41) an die vordere offene Stelle auf den Oberrahmen (#9) setzen. Eine Umlenkrolle (#57) an die offene Stelle setzen und mit einer M10 x 64mm Innensechskantschraube (#70), zwei Umlenkrollenbuchsen (#62) und einer M10 selbstsichernden Mutter (#86) befestigen.
- Seite 15 SCHRITT 7 (vgl. Abbildung 7 und Kabelführungsabbildung) A.) Ein Ende des 221cm langen Butterflykabels an den Verschluss auf dem rechten Press Arm (#11) setzen. Das Kabel zur rechten Umlenkrollendrehhalterung (#20) führen. B.) Eine Umlenkrolle in die Halterung setzen und mit einer M10 x 45mm Innensechskantschraube (#69), zwei Ø...
- Seite 16 SCHRITT 8 (vgl. Abbildung 8 und Kabelführungsabbildung) A.) Das 335cm lange Unterkabel (#40) an die offene Stelle, unten auf den Heckvertikalbalken (#6) setzen. Eine Umlenkrolle an die offene Stelle setzen. Zwei Umlenkrollenbuchsen (#62) in die Bohrungen außerhalb der offenen Stelle setzen. Setzen Sie die Fußplatte an die Buchsen.
- Seite 17 ABBILDUNG 8...
- Seite 18 SCHRITT 9 (vgl. Abbildung 9) A.) ACHTUNG: Die Zwei-Person-Montage ist bei diesem Schritt ausdrücklich empfohlen. Stellen Sie die Hebehülse (#27) zwischen den beiden Sicherheitsstopprahmen (#26). Die Bohrungen aufeinander ausrichten. Führen Sie die Gewichtstange (#28) in den Sicherheitsstopprahmen von einem Ende durch die Hebehülse (#27) zum anderen Sicherheitsstopprahmen auf der anderen Seite ein.
- Seite 19 EXPLOSIONSDARSTELLUNG...
- Seite 20 BESTANDTEILLISTE TEIL-NR BESCHREIBUNG GRÖßE MENGE Basisrahmen Querstrebe Vordervertikalbalken Linker Vertikalrahmen Rechter Vertikalrahmen Heckvertikalbalken Gewichtführungspfosten Gewichtführungsbasis Oberrahmen Linker Press Arm Rechter Press Arm Butterflybasis Butterflyumlenkrollenhalterung Gleitgewichtpfosten Vorderoberbalken Fußplatte Gewichtspfosten Doppelte Umlenkrollenloshalterung Einzelumlenkrollenloshalterung Umlenkrollendrehhalterung Linker Hantelfänger Rechter Hantelfänger Linker Sicherheitsverschluss Rechter Sicherheitsverschluss Führungsstange Sicherheitsstopprahmen Hebehülse...
- Seite 21 Viereckige Verschlusskappe 60mm Verschlusskappe 70mm x 51mm Kegelförmige Verschlusskappe Ø 25mm Hülse 60mm x 51mm Gleithülse Verschlussring Umlenkrolle Gummistoßdämpfer Ø 45mm Gummistoßdämpfer Ø 64mm Federverschluss Karabiner Umlenkrollenbuchse Kurzkette Langkette Unterlegscheibe Ø 16mm Unterlegscheibe Ø 19mm Unterlegscheibe Ø 38mm Innensechskantschraube M10 x 25mm Innensechskantschraube M10 x 45mm Innensechskantschraube...
- Seite 22 VIELZWECKBANK BESTANDTEILERKENNUNG...
- Seite 23 BANK MONTAGEANLEITUNG Erforderliche Werkzeuge zur Montage der Bank: 2 Schraubenschlüssel und einen Innensechskantschlüssel. ACHTUNG: Die Zwei-Person-Montage wird zur Verletzungsvermeidung dringend empfohlen. SCHRITT 1 (vgl. Abbildung 1) A.) Den Hauptrahmen (#1) an die Vorder- und Heckstabilisatoren (#2 & #3) setzen. Jedes Ende mit zwei M10 x 19mm Innensechskantschrauben (#36) und Ø...
- Seite 24 SCHRITT 2 (vgl. Abbildung 2) A.) Setzen Sie die Buchsen (#27) an einem Sitzstützrahmen (#6). B.) Einen Rückenlehnträger (#7) an die Rückseite des Sitzstützrahmens (#6) setzen. Die Bohrungen aufeinander ausrichten und mit einer M10 x 45mm Innensechskantschraube und einer Ø 19mm Unterlegscheibe befestigen. Den gleichen Vorgang wiederholen, um die andere Seite aufzustellen.
- Seite 25 SCHRITT 3 (vgl. Abbildung 3) A.) Das Rückenlehnpolster (#14) auf die Rückenlehnträger (#7) stellen und mit vier M8 x 51mm Innensechskantschrauben (#40) und einer Ø 16mm Unterlegscheibe (#43) befestigen. B.) Das Sitzpolster (#13) auf die Sitzstützrahmen (#6) stellen und mit vier M8 x 51m Innensechskantschrauben (#40) und einer Ø...
- Seite 26 SCHRITT 4 (vgl. Abbildung 4) A.) Der Beinentwickler (#5) an die offene Halterung auf dem Hauptrahmen (#1) setzen und mit einer Achse (#17), zwei M10 x 19mm Innensechskantschrauben (#36) und zwei Ø 19mm Unterlegscheiben (#42) befestigen. B.) Ein Schaumrohr (#10) halbwegs in die Bohrung auf dem Hauptrahmen einführen. Zwei Schaumrohre in die Bohrungen auf dem Beinentwickler (#5) einführen.
- Seite 27 SCHRITT 5 (vgl. Abbildung 5) A.) Das Preacher-Curl-Polster (#15) an den Preacher-Curl-Träger (#4) setzen und mit zwei M8 x 16mm Innensechskantschrauben (#41) und zwei Ø 16mm Unterlegscheiben (#43) befestigen. Der Preacher-Curl-Träger in die vordere Öffnung auf dem Hauptrahmen (#1) einführen. Der Verriegelungsknopf wird zur Positionsfixierung der erwünschten Preacher- Curl-Höhe verwendet.
- Seite 29 VIELZWECKBANK BESTANDTEILLISTE TEIL-NR BESCHREIBUNG GRÖßE MENGE Hauptrahmen Vorderstabilisator Heckstabilisator Preacher-Curl-Träger Beinentwickler Sitzstützrahmen Rückenlehnpolster Gleitblock Verstellungsstange Schaumrohr Bizeps-Trizeps-Griff-Träger Bizeps-Trizeps-Stange Sitzpolster Rückenlehnpolster Preacher-Curl-Polster Bizeps-Trizeps-Stangengriff Achse Buchse Ø 60mm Buchse Ø 38mm Olympiaadapter Sperrstift in L-Form Federverschluss Verriegelungsknopf Schaumstoffrolle Schaumstoffrollenverschlusskappe Buchse Ø 19mm x 13mm Verschlusskappe 79mm x 41mm Kegelförmige Verschlusskappe...
-
Seite 30: Beschränkte Garantie
BESCHRÄNKTE GARANTIE Pure-Tec. garantiert, dass dieses Produkt frei von Material- und Verarbeitungsfehlern unter normalen Nutzungs- und Betriebsbedingungen ist. Wenden Sie sich an unsere Webseite www.puretecfitness.com für die Garantiebedingungen. Diese Garantie bezieht sich nur auf den Originalhändler und gilt für den Heimgebrauch ausschließlich. Die Verpflichtung von Pure-Tec im Rahmen dieser Garantie beschränkt sich auf die Ersetzung von beschädigten oder defekten Bestandteilen.
