6.8.4 Anschluss von dynamischem Mikrofon

Besondere Beachtung erfordert die Verkabelung für dynamische
Mikrofone, da durch die nötige hohe Verstärkung kleinste Masse-Fehler
zu Störungen und Rückkopplungen fürhren.
Die Grundregel lautet: Niemals die Mikrofon-Masse mit
Stromführenden Massen in Verbindung bringen.
Die sauberste Masse ist das Geräte-Gehäuse. Auf diese sollte Minus-
Batterie gelegt werden zusammen mit Pin 1 und die Mikrofon-Masse
alleine auf Pin 9 (unsere Standard-Belegung).
6.8.5 Anschluß-Hilfe
Um die Massen der geschirmten Leitungen sauber auflegen zu können
sowie zur Unterbindung von unerwünschten Masseschleifen wird eine
kleine Adapter-Platine mit in den D-Stecker eingesetzt:

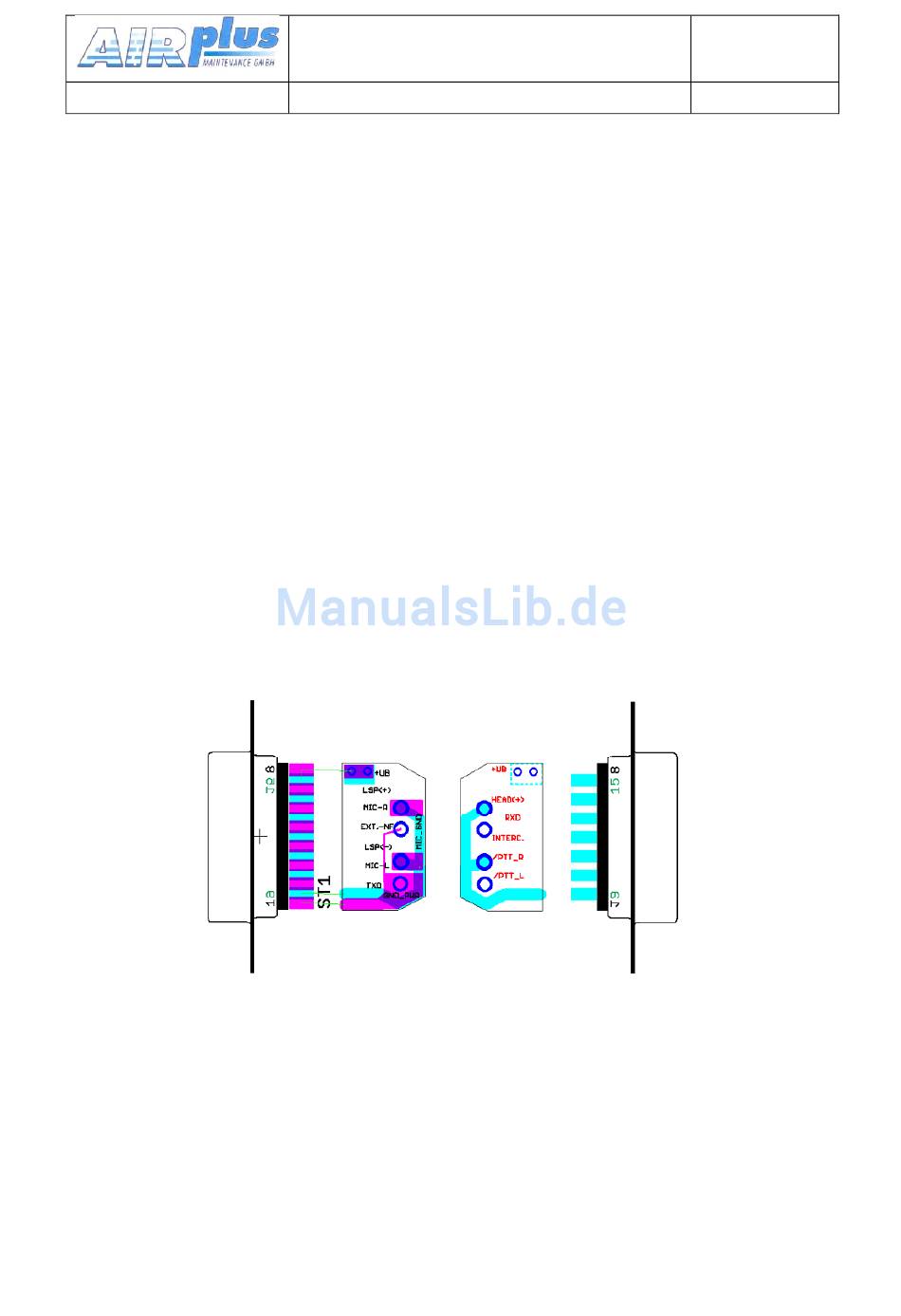

Die Platine wird zwischen die Kontaktreihen gelegt und verlötet, so daß
sich auf Pin1 der allgemeine GND zusammen mit der Gehäuse-
abschirmung befindet.
Für die Mikrofone-Massen (Pin 9) bestehen für die Abschirmung eigene
Lötflächen.
