Grafico Di Controllo Processo 6500 Xt - SEAL Image 6500 XT Betriebsanleitung

Processo: ______________________________________
Uso applicativo: ________________________________
Albero di svolgimento sup.: _______________________
Albero di svolgimento inf.: ________________________
Regolazioni pannello di controllo anteriore
Temperatura rullo sup.: __________________________
Temperatura rullo inf.: ___________________________
Pressione rullo princ.: ____________________________
Ventola di raffr.: ON ___ OFF ___ sopra ___ sotto ____
Regolazioni pannello di controllo posteriore
Temperatura rullo di trazione sup.: _________________
Rulli di trazione: in su ___________/ in giù __________
Pressione rullo di trazione: ________________________
Tensione innesto di trazione: ______________________
NOTA – Fotocopiare questa pagina! Registrare proces-
so, regolazioni e schema della procedura d'alimen-
tazione nastro di ogni esecuzione riuscita e conservare
il documento per eventuali ripetizioni successive del-
l'applicazione.
RACCOMANDAZIONE – Se è disponibile un'immag-
ine standard per ogni nuovo processo, si potranno real-
izzare materiali e campioni di vendita per utile riferi-
mento.
48
Downloaded from www.Manualslib.com
G R A F I C O D I C O N T R O L L O P R O C E S S O 6 5 0 0 X T
manuals search engine
Regolazioni pannello controllo motore
Senso di marcia motore: avanti _______/ indietro______
Regolazione velocità motore: ______________________
Regolazioni nastro
Pulegge di raffr.: [sopra/sotto] 1a / 2a ________________
Tensione alimentazione nastro albero di svolgimento sup.:
legg. ________/ media _________/ elev._________
Tensione alimentazione nastro albero di svolgimento inf.:
legg. ________/ media _________/ elev._________
Regolazione ruote di compensazione: ant. ___/ post. ____
Immagini: foglio alim. ___________/
marginatore rullo _______________
Ruota di compensazione
Lato
posterior
Avvolgimento
posteriore superiore
Albero
d'alimentazione
posteriore
superiore
Rullo di
trazione
Marginatore
superiore
rullo posteriore
Piano di
lavoro
Rullo de
posteriore
trazione
Puleggia di
inferiore
raffreddamento
Avvolgimento
posteriore
inferiore
Albero
d'alimentazione
posteriore inferiore
Interruttore a
pedale ricoperto

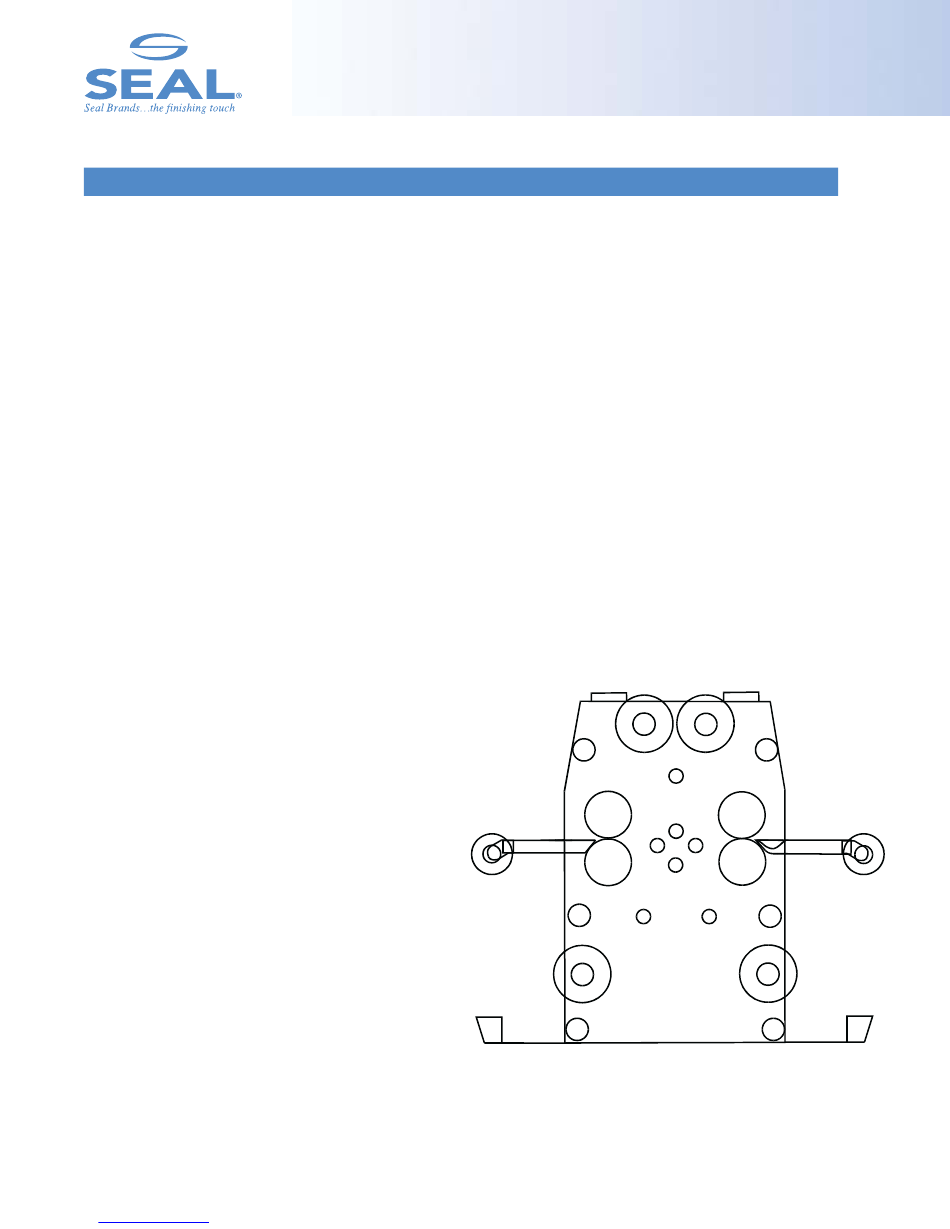

Figura 5. Schema alimentaz.
Ruota di compensazione
Lato
anteriore
Avvolgimento
anteriore
superiore
Albero
d'alimentazione
posteriore
anteriore
Puleggia
superiore
Rullo
Tubo
superiore
ventola
principale
Piano de
lavoro anterior
Puleggia
guida
inferiore
Puleggia di
immagine
principale
raffreddamento
Tubo
ventola
Avvolgimento
Puleggia Puleggia
anteriore inferiore
inferiore inferiore
Albero
d'alimentazione
anteriore inferiore
Marginatore
rullo
anteriore
Interruttore a
pedale ricoperto
