UTILISATION DU GUIDE D'IMAGE SUR LE
PLATEAU
• Le plateau arrière est équipé d'un "guide d'image" pour
faciliter l'alimentation des images.
• Ce dispositif peut se positionner devant le rouleau et
empêche les images d'interrompre les cellules
photoélectriques.
• Le guide d'image peut se démonter pour le montage de
feuilles de carton.

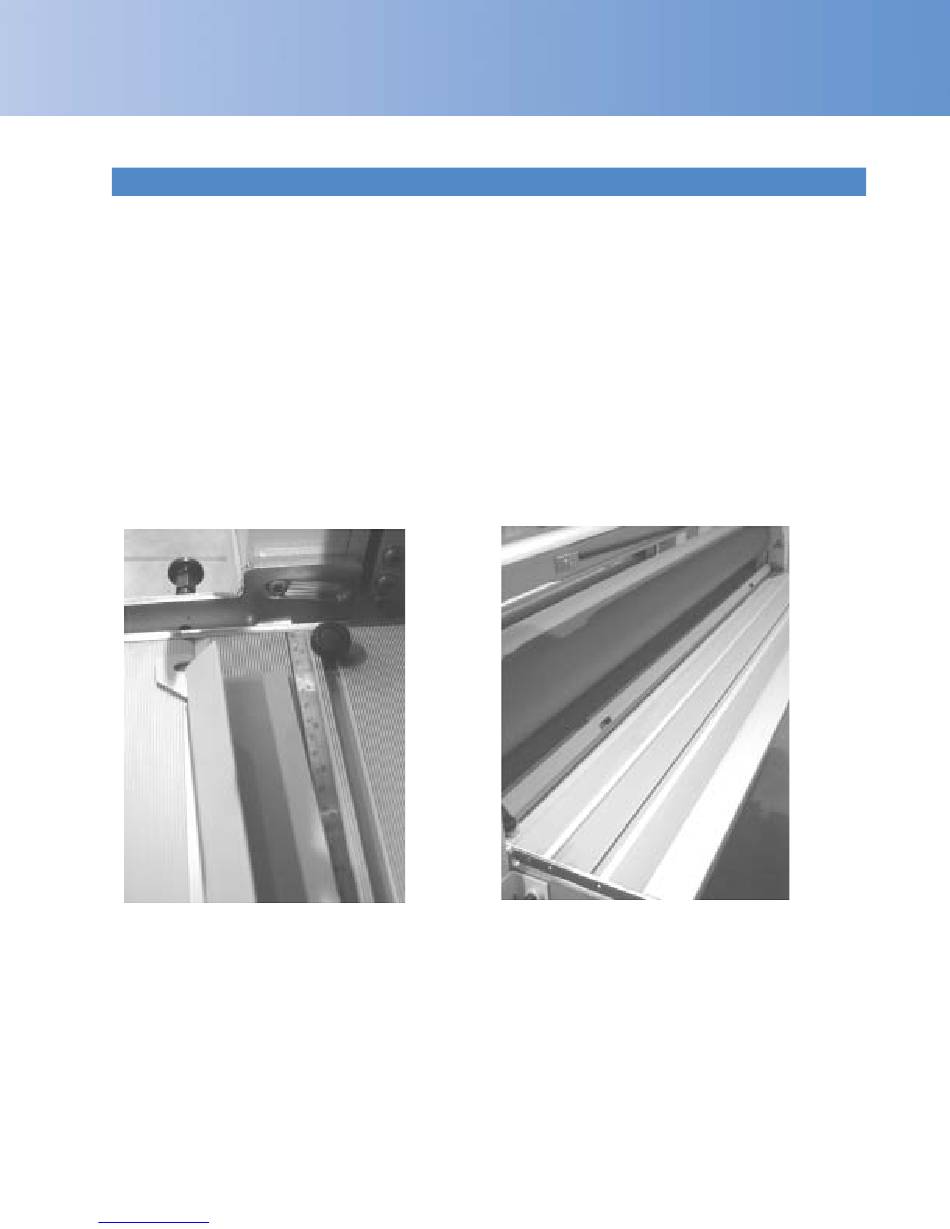

Figure 2 - Installation du guide d'image du plateau arrière
Downloaded from www.Manualslib.com
A L I M E N T A T I O N D E S I M A G E S
manuals search engine
• Pour positionner le guide d'image, placez-le aussi près
que possible du rouleau en alignant les encoches
extérieures avec les vis à ailettes du plateau.
• Serrez les vis à ailettes pour fixer le guide d'image en
place. Vous êtes prêt à alimenter les images.
• Pour faciliter cette opération, le bord de l'image est
visible dans la fenêtre du "guide d'image" devant les
rouleaux.
Figure 3 – Positionnement du guide d'image
