Eikon
20125
Variateur 230 V~ 50 Hz pour lampes à incandescence 40-500 W, transfor-
mateurs ferromagnétiques 40-500 VA et transformateurs électroniques avec
comportement inductif
40-300 VA, commande et réglage avec capteur à
effleurement incorporé ou en différents endroits par poussoirs NO, fonction
MASTER, technologie MOSFET + TRIAC, localisation dans l'obscurité, gris.
CARACTERISTIQUES.
• Tension d'alimentation : 230 V~ 50 Hz.
• Allumage, réglage et extinction de la charge par poussoirs à effleurement, poussoirs
pour commande à distance 20123 ou poussoirs en fermeture non lumineux.
• Mémorisation, à l'extinction de la charge, du réglage prévu (sauf interruption de
réseau).
• Allumage progressif (soft start): garantit un passage progressif de l'état d'éteint à
celui d'allumé maximum ou programmé; ceci contribue à l'augmentation de la vie
de la lampe en réduisant le stress subi par le filament pendant l'allumage à froid et
évite l'effet aveuglant pour les personnes.
• Extinction progressive (soft end): garantit un passage progressif de l'état d'allumé à
celui d'éteint.
• Protection contre les courts-circuits à l'allumage avec signalisation d'intervention
par témoin clignotant.
• Protection thermique avec signalisation d'intervention par témoin clignotant.
• Fonction MASTER-SLAVE: en faisant attention à ne pas dépasser la puissance
maximum commandée par chaque variateur, un dispositif MASTER peut recevoir
jusqu'à 4 dispositifs SLAVE 20161 pour une charge maximum totale de 2500 W
(VA) correspondants à 500 W/VA maximum reliés à chacun des 5 dispositifs.
• Température de fonctionnement : -5 °C - +35 °C.

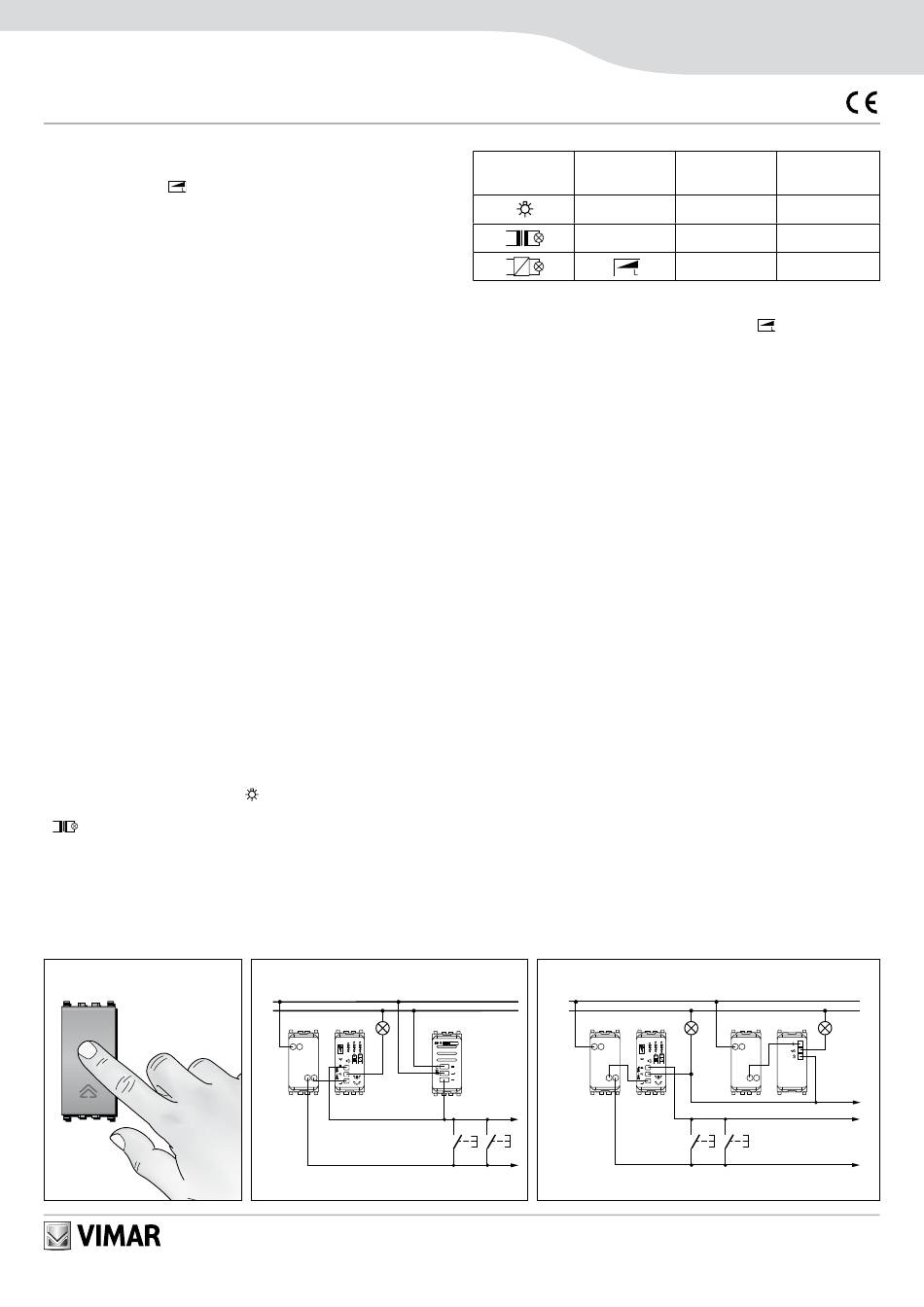

RACCORDEMENTS.
Le raccordement doit se faire avec un porte-fusible 20416 avec fusible rapide à haut
pouvoir de coupure type F2,5AH 250 V~ (07050.HF.2.5) comme indiqué par les
schémas ci-dessous :
• commande et réglage par poussoir à effleurement ou en différents endroits par
poussoir de commande à distance 20123 ou poussoir NO en parallèle (voir
figure 2). Ne pas utiliser de poussoirs NO avec témoin lumineux.
• commande et réglage par poussoir à effleurement + commande et réglage d'autres
charges avec utilisation du module SLAVE de support à 20161 (max 4) (figure 3).
Note.
En mode MASTER-SLAVE les charges commandées par chaque dispositif ne sont
pas en parallèles.
CHARGES COMMANDABLES.
• Lampes à incandescence et halogènes
• Transformateurs ferromagnétiques pour lampes halogènes en très basse tension
40-500 VA 230 V~ 50 Hz.
:
• Transformateurs électroniques dédiés VIMAR 01860.60 max 4, ou VIMAR
01860.105 max 3.
1
Viale Vicenza, 14 - I 36063 Marostica VI
Tel. +39 0424 488 600 - Fax (Export) +39 0424 488 709
www.vimar.eu
: 40-500 W 230 V~ 50 Hz.
2
L
N
20125
20416
Charges
Caractéristiques du
admissibles.
transformateur.
INFORMATION SUPPLÉMENTAIRE DU CONSTRUCTEUR.
• Transformateurs électroniques à comportement inductif
50 Hz (300 VA max en cas de connexion de 1 à 3 transformateurs, 240 VA max
en cas de connexion de 4 transformateurs; ne pas relier plus de 4 transformateurs).
• Non adaptés à la commande de moteurs (ex. agitateurs d'air, aspirateurs).
• En cas d'installation de 2 variateus dans la même boîte, les charges commandables
par chaque variateur doivent être réduites de façon que leur somme ne dépasse pas
les valeurs indiquées.
FONCTIONNEMENT.
• L'allumage et l'extinction se font en appuyant légèrement le doigt sur le devant du
dispositif et en le retirant.
• Le réglage se fait en maintenant appuyé le doigt sur le devant du dispositif; pour
inverser le sens de réglage interrompre et rétablir la pression. Lorsque l'allumage
maximum ou minimum de la charge est atteint, le réglage s'interrompt et peut être
inversé en retirant et en réappuyant le doigt.
• Si le témoin lumineux ne s'allume pas contrôler le fusible et le remplacer par un
autre fusible du même modèle.
• Si le témoin lumineux clignote à l'allumage contrôler et remplacer la charge (charge
en court-circuit).
• Si le témoin lumineux clignote après l'allumage de la charge, l'installation n'a pas
été effectuée correctement et a provoqué l'intervention de la protection thermique.
Faire vérifier l'installation par un technicien spécialisé.
AVERTISSEMENTS.
• La puissance nominale ne doit jamais être dépassée.
• Ne pas relier plusieurs variateurs en série entre eux.
• Ne pas utiliser de boutons avec témoin lumineux incorporé
• Le variateur n'est pas équipé d'interruption mécanique sur le circuit principal et ne
fournit pas de séparation galvanique.
• Le circuit sur le côté charge doit être considéré toujours en tension.
REGLES D'INSTALLATION.
L'installation doit être faite dans le respect des dispositions réglant l'installation du
matériel électrique en vigueur dans le pays d'installation.
CONFORMITE AUX NORMES.
Directive BT.
Directive EMC.
Norme EN 60669-2-1.
3
L
N
20123
20416
Pour un fonctionnement correct la longueur de chaque connexion entre le régulateur
MASTER et les régulateurs SLAVE ou les boutons NO ne doit pas dépasser 100 m.
Notice technique
20125
MASTER
–
40 - 500 W
–
40 - 500 VA
40 - 300 VA
: 40-300 VA 230 V~
SLAVE
20125
20416
20161
FRANÇAIS
20161
SLAVE
40 - 500 W
40 - 500 VA
40 - 300 VA
