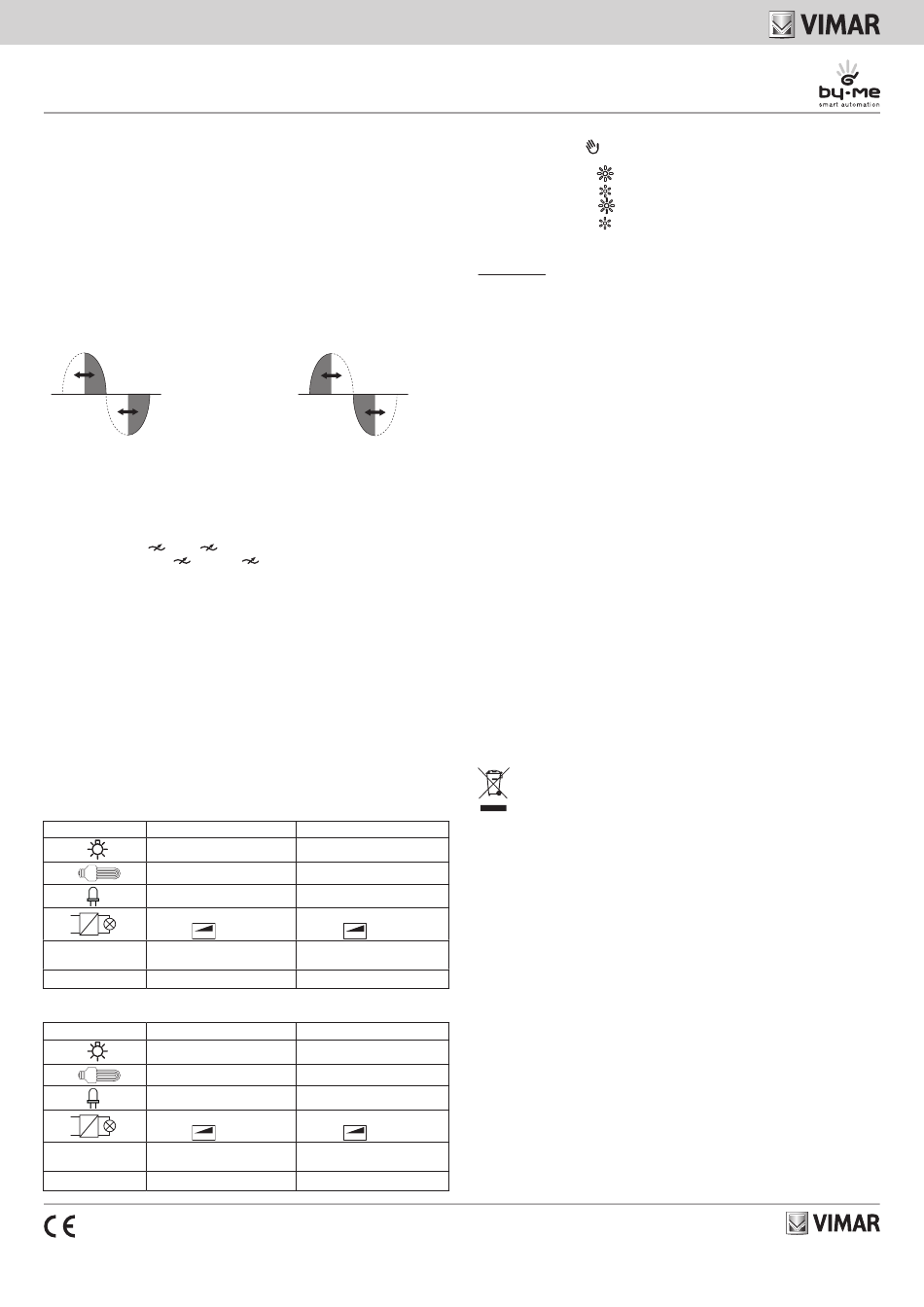

Vimar 01418 Bedienungsanleitung

01418
Universaldimmer 120-240 V~ 50/60 Hz mit Phasenschnitt, 2 Ausgänge für Glühlampen
40-300 W mit 240 V~, 20-150 W mit 120 V~, elektronischen Transformatoren 40-300 VA mit
240 V~, 20-150 VA mit 120 V~, Kompakt-Leuchtstofflampen 10-200 W mit 240 V~, 5-100
W mit 120 V~, LED-Lampen 3-200 W mit 240 V~, 3-100 W mit 120 V~, Tasten für lokale
Steuerung, Hausleittechnik By-me, Schutzsicherung, Installation auf DIN-Schiene (60715
TH35), Platzbedarf 4 Module mit 17,5 mm.
Dimmer-Aktor mit 2 Ausgängen und Tasten für manuelle Funktion. MOSFET-Technologie
mit Mikroprozessor, funktioniert sowohl in Phasenanschnitt LE (Leading Edge) als auch in
Phasenabschnitt TE (Trailing Edge) und verfügt über eine Sicherung. Die Vorrichtung empfängt
die Steuerbefehle direkt vom Bus und ist in der Lage, die Last direkt zu steuern.
WICHTIGER HINWEIS: Von einem Ausgang können nur gleiche Lampen gesteuert werden.
Alle gesteuerten Lasten müssen vom Hersteller als DIMMBAR angegeben sein. Auf der
Lampenverpackung die Art der kompatiblen Dimmung prüfen: LE (Leading Edge) oder TE
(Trailing Edge). Soweit diese Angabe fehlen sollte, funktioniert die Lampe in beiden Modi, so
dass der Installateur die Dimmerart wählen kann, die den besten Betrieb der Lampe garantiert.
Dimmung mit Phasenanschnitt LE
MERKMALE.
• Nennversorgungsspannung TP-BUS: 29 V
• Netz-Nennversorgungsspannung: 120-240 V~, 50/60 Hz
• Verlustleistung bei 120 V: 12 W
• Verlustleistung bei 240 V: 5 W
• Stromaufnahme vom TP-Bus: 15 mA
• Verlustleistung: 5,5 W
• Klemmen: N Nullleiter, Last 1,
• parallelschaltbare Ausgänge Last 1 und
• Sicherung mit hoher Abschaltleistung des Typs F5AH250V
• Unterstützte Dimmerfunktionen:
- Ein-/Ausschalten und Regeln
- Wechsel absolute Helligkeit
- Aktivierung "Flash Start" für Kompakt-Leuchtstofflampen
- Funktion "Rampe"
- Deaktivierungsverzögerung und Funktion Vorwarnung
- Phasenschnitt: LE/TE
• Schutz gegen Kurzschlüsse beim Einschalten mit Anzeige der Auslösung durch blinkende
Kontrollleuchte.
• Wärmeschutz mit Anzeige der Auslösung durch blinkende Kontrollleuchte.
• Betriebstemperatur -5 °C +45 °C (Innenbereich)
• Schutzart IP20
• Der Dimmer 01418 muss mit dem Automation Gateway 01410-01411 und App VIEW Pro konfi-
guriert werden.
• Nicht kompatibel mit By-me Steuergeräten 21509 und EasyTool Professional.
REGELBARE LASTEN.
• Regelbare Lasten bei 120 V~
Regelbare Lasten LE
20 - 150 W
5 - 50 W (max. 5 Lampen)
3 - 50 W (max. 10 Lampen)
20 - 150 VA
(max. 3
L
Netzteile
max. 5 Netzteile
01874.120-01875.120
Lampen 02662.120 max. 5 Lampen
• Regelbare Lasten bei 240 V~
Regelbare Lasten LE
40 - 300 W
10 - 100 W (max. 5 Lampen)
3 - 100 W (max. 10 Lampen)
40 - 300 VA
(max. 3
L
Netzteile
max. 10 Netzteile
01874-01875
Lampen 02662 max. 10 Lampen
01418 01 1906
Dimmung mit Phasenabschnitt TE
Last 2, L Phase, TP-Bus
Last 2
TE
20 - 150 W
5 - 100 W (max. 10 Lampen)
3 - 100 W (max. 10 Lampen)
20 - 150 VA
Transformatoren) (max. 5 Transformatoren)
C
Nicht anwendbar
Nicht anwendbar
TE
40 - 300 W
10 - 200 W (max. 10 Lampen)
3 - 200 W (max. 10 Lampen)
40 - 300 VA
Transformatoren) (max. 5 Transformatoren)
C
Nicht anwendbar
Nicht anwendbar
LOKALE STEUERBEFEHLE.
Durch Drücken der Taste wird die Verwendung der lokalen Tasten freigegeben; alle vom Bus
eingehenden Meldungen werden ignoriert.
- Kurzes Drücken der Taste : Einschaltbefehl
- Kurzes Drücken der Taste : Ausschaltbefehl
- Langes Drücken der Taste : Zunahme der Helligkeit
- Langes Drücken der Taste : Abnahme der Helligkeit
Im normalen Betriebsmodus (bei Übertragung der Steuerbefehle über den Bus) wird das
Drücken auf die Tasten der Ausgänge ignoriert.
LED-Anzeigen
• Alle LEDs blinken gleichzeitig: keine Netzspannung.
• Tasten-LED ein: im By-me-System mit ON-OFF-Status konfigurierter Ausgang.
• Tasten-LED blinkt: für den betreffenden Ausgang aktivierter Strom- oder Wärmeschutz.
KONFIGURATION.
Für die Konfiguration die Anleitung des Systems By-me Plus einsehen.
• Einbindung: nach dem Erstellen der Räume, wenn die App zum Drücken der Konfigurationstaste
am Gerät auffordert:
- das Gerät sollte bei ausgeschalteter Last eingebunden werden;
- die Taste CONF drücken, die rote LED leuchtet auf;
- nach Aufleuchten der roten LED bindet die App das Gerät in den gewählten Raum ein;
anschließend erlischt die rote LED.
• Funktionsblöcke: 3 (Dimmer-Aktor 1, Dimmer-Aktor 2, Dimmer-Aktor 1+2).
• Auswahl des Funktionsblocks: im Menü ANWENDUNGEN anhand der von der App einge-
blendeten Anweisungen.
INSTALLATIONSVORSCHRIFTEN.
• Die Installation muss durch Fachpersonal gemäß den im Anwendungsland des Geräts gelten-
den Vorschriften zur Installation elektrischen Materials erfolgen.
• Das Gerät ist für den Einsatz in trockener, nicht staubiger Umgebung bei einer Temperatur
zwischen -5 °C und +45 °C ausgelegt.
• Es können nur gleiche Lampen angeschlossen werden.
• Für die Steuerung von Motoren nicht geeignet (z.B. Lüfter, Sauggebläse).
• Die Nennleistung darf niemals überschritten werden.
• Überlasten, Lichtbogen und Kurzschlüsse beschädigen den Dimmer unweigerlich. Den Kreis
vor der Installation daher gründlich überprüfen und die etwaigen vorgenannten Ursachen
beseitigen.
• Der Dimmer verfügt nicht über eine mechanische Unterbrechung des Hauptkreises und
gewährleistet somit keine galvanische Trennung. Der Kreis auf Lastseite ist stets als span-
nungsführend zu betrachten.
• Für weitere Einzelheiten wird auf die beiliegende Anleitung des Steuergeräts verwiesen.
NORMKONFORMITÄT.
NS-Richtlinie.
EMV-Richtlinie.
EN 60669-2-5, EN 50491.
REACH-Verordnung (EG) Nr. 1907/2006 – Art.33. Das Erzeugnis kann Spuren von Blei enthalten.
WEEE-Richtlinie über Elektro- und Elektronik-Altgeräte - Benutzerinformation
Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder der Verpackung weist darauf
hin, dass das Produkt am Ende seiner Lebensdauer getrennt von anderen Abfällen zu sammeln
ist. Der Benutzer muss das Altgerät bei den im Sinne dieser Richtlinie eingerichteten kommunalen
Sammelstellen abgeben. Alternativ hierzu kann das zu entsorgende Gerät beim Kauf eines neuen
gleichwertigen Geräts dem Fachhändler kostenlos zurückgegeben werden. Darüber hinaus besteht
die Möglichkeit, die zu entsorgenden Elektronik-Altgeräte mit einer Größe unter 25 cm bei Elektro-
nikfachmärkten mit einer Verkaufsfläche von mindestens 400 m
neuen Geräts abzugeben. Die korrekte getrennte Sammlung des Geräts für seine anschließende
Zuführung zum Recycling, zur Behandlung und zur umweltgerechten Entsorgung trägt dazu bei,
mögliche nachteilige Auswirkungen auf die Umwelt und auf die Gesundheit zu vermeiden und fördert
die Wiederverwertung der Werkstoffe des Geräts.
kostenlos ohne Kaufpflicht eines
2
