Variador 230 V~ 50 Hz para lámparas incandescentes 40-500 W, transformado-
res ferromagnéticos 40-500 VA y transformadores electrónicos con comporta-
miento inductivo 40-300 VA. Mando y regulación con sensor táctil incorpo-
rado o desde varios puntos con pulsadores NO, función MASTER, tecnología
MOSFET + TRIAC, identificación en la oscuridad, gris.
CARACTERÍSTICAS.
• Tensión de alimentación: 230 V~ - 50 Hz.
• Encendido, regulación y apagado del dispositivo controlado mediante pulsador
táctil, pulsadores para mando a distancia 20123 o pulsadores en cierre no lumino-
sos.
• Memorización de la regulación programada al apagar el dispositivo controlado,
salvo en caso de corte de corriente.
• Encendido gradual (soft start): garantiza un paso progresivo desde apagado hasta
la luminosidad máxima o programada. De esta manera se alarga la vida de la lám-
para, ya que se reduce el estrés sufrido por el filamento durante el encendido en
frío, y se evita el deslumbramiento de las personas.
• Apagado gradual (soft end): paso progresivo de encendido a apagado.
• Protección contra cortocircuitos durante el encendido con señalización de disparo
mediante el parpadeo de un piloto.
• Protección térmica con señalización de disparo mediante el parpadeo de un piloto.
• Función MASTER-SLAVE: si no se supera la potencia máxima que puede controlar
cada regulador, a un dispositivo MASTER se le pueden asignar hasta cuatro dispo-
sitivos SLAVE 20161 para una carga máxima total de 2500 W (VA), correspondien-
tes a un máximo de 500 W/VA conectados a cada uno de los cinco dispositivos.
• Temperatura de funcionamiento: de -5 a +35 °C.
CONEXIONES.
La conexión debe incluir un portafusibles 20416 con fusible rápido de alto poder
de corte tipo F2, 5 AH 250 V~ (07050.HF.2.5) como se ilustra en los esquemas
siguientes.

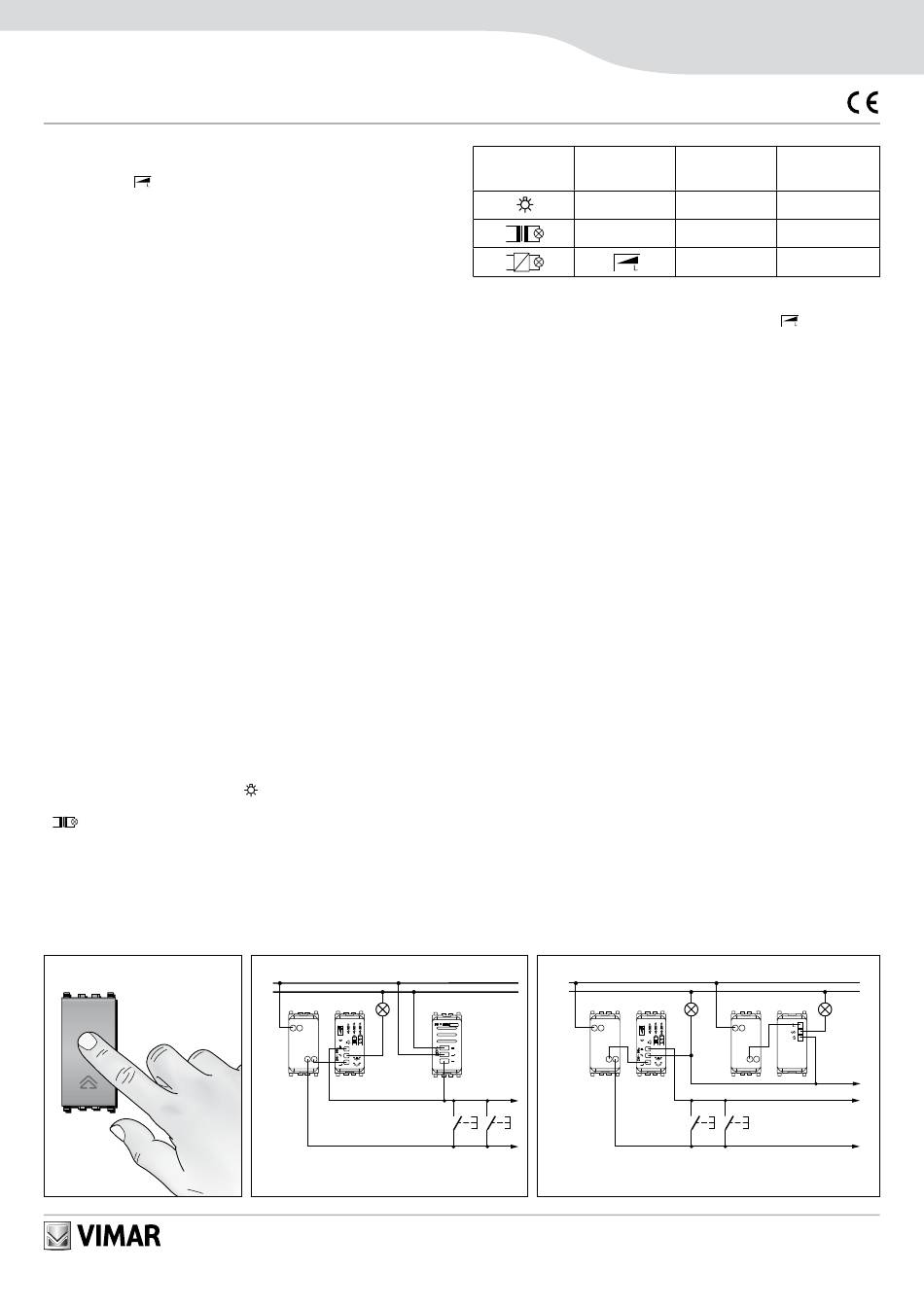

• Maniobra y regulación mediante pulsador táctil o desde varios puntos con pulsado-
res para mando a distancia 20123 o pulsadores NO en paralelo (figura 2). No utilizar
pulsadores NO con piloto luminoso incorporado.
• Maniobra y regulación mediante pulsador táctil. Control de otros dispositivos
mediante módulo SLAVE (máx. 4) de soporte para 20161 (figura 3).
Nota.
En el funcionamiento MASTER-SLAVE, los dispositivos controlados por cada variador
no están en paralelo.
DISPOSITIVOS QUE SE PUEDEN CONTROLAR.
• Lámparas incandescentes y halógenas
• Transformadores ferromagnéticos para lámparas halógenas de muy baja tensión
40-500 VA 230 V~ 50 Hz.
:
• Transformadores electrónicos especiales 01860.60 (máx. 4) o 01860.105 (máx. 3).
1
Viale Vicenza, 14 - I 36063 Marostica VI
Tel. +39 0424 488 600 - Fax (Export) +39 0424 488 709
www.vimar.eu
: 40-500 W 230 V~ 50 Hz.
2
L
N
20125
20416
Caratteristica
Carichi
del trasformatore
comandabili.
comandabile.
INFORMACIÓN SUPLEMENTARIA DEL FABRICANTE.
• Transformadores electrónicos con comportamiento inductivo
V~ 50 Hz (300 VA máx. si se conectan de 1 a 3 transformadores y 240 VA máx. si
se conectan 4 transformadores; no conectar más de 4 transformadores).
• No adecuados para controlar motores (por ejemplo, agitadores de aire o aspira-
dores).
• Si se instalan dos variadores en una misma caja, las cargas controladas por cada
uno de ellos deben reducirse a fin de que la suma de ambas no supere los valores
indicados.
FUNCIONAMIENTO.
• Para el encendido y el apagado, rozar brevemente el frontal del aparato.
• La regulación se efectúa manteniendo el dedo apoyado en el frontal del aparato;
para invertir el sentido de regulación, quitar el dedo y volverlo a apoyar inmediata-
mente. Cuando se alcanza el encendido máximo o mínimo del dispositivo controla-
do, la regulación se interrumpe y puede invertirse quitando el dedo y volviéndolo a
apoyar.
• Si el piloto luminoso no se enciende, controlar el fusible y, si es necesario, sustituirlo
por otro del mismo modelo.
• Si el piloto luminoso parpadea durante el encendido, controlar y, si es necesario,
sustituir el dispositivo controlado (puede estar en cortocircuito).
• Si el piloto luminoso parpadea después de que el dispositivo se ha encendido, sig-
nifica que se ha disparado la protección térmica por un error de instalación. Llamar
a un técnico especializado para que controle la instalación.
ADVERTENCIAS.
• No superar nunca la potencia nominal.
• No conectar varios variadores en serie entre sí.
• No utilizar pulsadores con piloto luminoso incorporado.
• El variador no realiza la desconexión mecánica en el circuito principal, por lo cual
no proporciona separación galvánica.
• El circuito del lado de carga debe considerarse siempre con tensión.
NORMAS DE INSTALACIÓN.
El aparato se ha de instalar en conformidad con las disposiciones sobre material
eléctrico vigentes en el país.
CONFORMIDAD NORMATIVA.
Directiva BT.
Directiva EMC.
Norma EN 60669-2-1.
3
L
N
20123
20416
Para un correcto funcionamiento, la longitud de cada conexión entre el regulador
MASTER y los reguladores SLAVE o los pulsadores NO no ha de ser superior a
100 m.
