01853
Regolatore MASTER 230 V~ 50 Hz per lampade a incandescenza 40-500
W, trasformatori ferromagnetici 40-500 VA, trasformatori elettronici dedicati
40-300 VA, funzione MASTER, fusibile di protezione, installazione su guida
DIN (60715 TH35), occupa 3 moduli da 17,5 mm - grigio RAL 7035.
Il dispositivo riceve i comandi direttamente dal bus ed è in grado di comandare direttamente
il carico. Può comandare inoltre fino a 4 regolatori SLAVE ( Eikon 20536, Idea 16976, Plana
14536; da guida EN 50022 01854).
CARATTERISTICHE.
• Tensione nominale di alimentazione: BUS 29 V
• Assorbimento: 10 mA
• Morsetti: - carico, L fase; - bus TP
• 3 moduli da 17,5 mm
• Memorizzazione, allo spegnimento del carico, della regolazione impostata (salvo interruzione
di rete)
• Accensione graduale (soft start): garantisce un passaggio graduale dallo stato di spento a
quello di massima luminosità; in questo modo, contribuisce all'aumento della vita della lam-
pada riducendo lo stress subìto dal filamento durante l'accensione a freddo ed evita l'effetto
abbagliante per le persone
• Spegnimento graduale (soft end): garantisce un passaggio graduale dallo stato di massima
luminosità a quello di spento
• Possibilità di impostare la ricerca del massimo
• Fusibile ad alto potere di interruzione tipo F2,5AH incorporato
CARICHI COMANDABILI
• Lampade a incadescenza e alogene: 40-500 W 230 V~ 50 Hz.
• Trasformatori ferromagnetici per lampade alogene in bassissima tensione: 40-500 VA 230 V~ 50 Hz.
• Trasformatori elettronici dedicati VIMAR 01860.60 max 4, oppure VIMAR 01860.105 max 3.
Caratteristica
Carichi
del trasformatore
comandabili
comandabile
–
–
L
Dichiarazioni supplementari a cura del costruttore
• I regolatori comandano anche trasformatori elettronici con comportamento induttivo: 40-300
VA 230 V~ 50 Hz (300 VA max nel caso vengano collegati da 1 a 3 trasformatori, 240 VA
max nel caso vengano collegati 4 trasformatori; non collegare più di 4 trasformatori).
• Non adatti al comando di motori (es. agitatori d'aria, aspiratori).
CONFIGURAZIONE.
PER LE OPERAZIONI DI INSTALLAZIONE E CONFIGURAZIONE, VEDERE IL MANUALE
ISTRUZIONI DEL SISTEMA By-me ALLEGATO ALLA CENTRALE DI CONTROLLO.
• Blocchi funzionali: 1; il blocco può appartenere al massimo a 4 gruppi.
• Selezione del blocco funzionale (configurazione): durante la creazione dei gruppi, quando la
centrale richiede di premere il pulsante dei dispositivi:
- premere il pulsante, si accende il led rosso;
- a led rosso acceso, la centrale configura il blocco funzionale; al termine dell'operazione il led
rosso si spegne.
PARAMETRI.
• velocità di regolazione: bassa, media o alta;
• led sempre spento o acceso solo a regolatore attivo.
• parametri di default: attuatore regolatore con velocità di regolazione media, led sempre
spento.
SCENARI.
L'attuatore può appartenere fino a 4 scenari diversi e, per ogni scenario, memorizzare lo stato
da richiamare all'attivazione dello scenario stesso.
REGOLE DI INSTALLAZIONE.
• L'installazione deve essere effettuata con l'osservanza delle disposizioni regolanti l'installazio-
ne del materiale elettrico in vigore nel paese dove i prodotti sono installati.
• La potenza nominale non deve essere mai superata.
• Sovraccarichi, archi elettrici e cortocircuiti danneggiano irreparabilmente il regolatore. Prima
dell'installazione eseguire un'attenta verifica del circuito eliminando le eventuali cause sopra
esposte.
• Il regolatore non è provvisto di interruzione meccanica nel circuito principale e non fornisce
quindi separazione galvanica. Il circuito sul lato carico deve essere considerato sempre
in tensione.
• Per ulteriori istruzioni si veda il manuale allegato alla centrale di controllo.
CONFORMITÀ NORMATIVA.
Direttiva BT
Direttiva EMC
Norma EN 50428.
Viale Vicenza, 14 - I 36063 Marostica VI
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188 - Fax (Export) +39 0424 488 709
www.vimar.com
01853
40 - 500 W
40 - 500 VA
40 - 300 VA

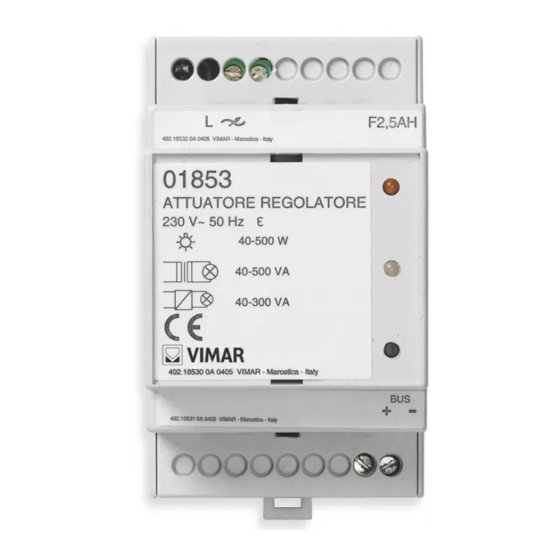

MASTER dimmer 230 V~ 50 Hz for 40-500 W filament lamps, 40-500 VA fer-
romagnetic transformers and 40-300 VA dedicated electronic transformers,
MASTER function, safety fuse, installation on DIN (60715 TH35) rails, occu-
pies 3 modules of 17.5 mm - grey RAL 7035.
The device receives commands directly from the BUS and is able to control the load directly.
It can moreover control up to 4 SLAVE dimmers (Eikon 20536, Idea 16976, Plana 14536;
for rails to EN 50022 01854).
CHARACTERISTICS.
• Rated supply voltage: BUS 29 V
• Input: 10 mA
• Terminals:
- load, L phase
- TP bus
• 3 modules of 17.5 mm
• Lighting level is saved when turned off (unless there is a blackout)
• Soft start: ensures gradual lighting from zero to maximum brightness. This way the life of a
lamp is increased by reducing stress on the filament and prevents light flash
• Soft end: ensures a gradual passage from light to dark
• Can set search for maximum
• Fuse with high breaking capacity type F2.5AH incorporated
CONTROLLABLE LOADS
• Incandescent and halogen lamps: 40-500 W 230 V~ 50 Hz.
• Ferromagnetic transformers for low-voltage halogen lamps: 40-500 VA 230 V~ 50 Hz.
• Dedicated VIMAR electronic transformers 01860.60 max 4, or VIMAR 01860.105 max 3.
Characteristics of
Controllable
controllable
loads
transformer
–
–
L
Constructor further information
• Dimmer control also electronic transformers with inductive response : 40-300 VA 230 V~ 50 Hz
(300 VA max in case of connection from 1 to 3 trasformers, 240 VA in case of connection of 4
transformers; do not connect more than 4 transformers).
• Not suitable to control motors (e.g. ventialtors and exhaust fans).
CONFIGURATION.
FOR THE OPERATIONS OF INSTALLATION AND CONFIGURATION, SEE THE By-me
SYSTEM INSTRUCTIONS MANUAL ATTACHED TO THE CONTROL UNIT.
• Functional blocks: 1; the block can belong to at most 4 groups.
• Selecting the functional block (configuration): during group creation, when the control unit
requires pressing the device button:
- press the button, the red LED will light up;
- with the red LED on, the control unit will configure the functional block; at the end of this
operation the red LED will go out.
PARAMETERS.
• adjustment speed: low, medium or high;
• LED always off or on only with dimmer on.
• Default parameters: dimmer actuator with medium adjustment speed, LED always off.
SCENARIOS.
The actuator can belong to up to 4 different scenarios and, for each scenario, save the status to
retrieve when activating the scenario.
INSTALLATION RULES.
• Installation should be carried out observing current installation regulations for electrical systems in
the country where the products are installed.
• The rated power level should never be exceeded.
• Overloading, power surges and short-circuits may irreparably damage dimmers. Before
installation check the circuit carefully and eliminate any of the above causes.
• The dimmer does not have a mechanical circuit breaker in the main circuit and so is not
galvanically separated. The circuit load should be considered always under voltage.
• For further instructions, please see the manual attached to the control panel.
CONFORMITY.
LV directive
EMC directive
Standard EN 50428.
Istruzioni
Instruction sheet
01853
40 - 500 W
40 - 500 VA
40 - 300 VA
