Eikon
20125
Regolatore 230 V~ 50 Hz per lampade a incandescenza 40-500 W, trasforma-
tori ferromagnetici 40-500 VA e trasformatori elettronici con comportamento
induttivo 40-300 VA, comando e regolazione con sensore a sfioramento
incorporato o da più punti con pulsanti NO, funzione MASTER, tecnologia
MOSFET+TRIAC, individuazione al buio, grigio.
CARATTERISTICHE.
• Tensione di alimentazione: 230 V~ 50 Hz.
• Accensione, regolazione e spegnimento del carico mediante pulsante a sfioramen-
to, pulsanti per comando remoto 20123 o pulsanti in chiusura non luminosi.
• Memorizzazione, allo spegnimento del carico, della regolazione impostata (salvo
interruzione di rete).
• Accensione graduale (soft start): garantisce un passaggio graduale dallo stato di
spento a quello di luminosità massima o precedentemente impostata; in questo
modo, contribuisce all'aumento della vita della lampada riducendo lo stress subìto
dal filamento durante l'accensione a freddo ed evita l'effetto abbagliante per le
persone.
• Spegnimento graduale (soft end): garantisce un passaggio graduale dallo stato di
accese a quello di spento.
• Protezione contro i cortocircuiti all'accensione con segnalazione di intervento
mediante spia lampeggiante.
• Protezione termica con segnalazione di intervento mediante spia lampeggiante.
• Funzione MASTER-SLAVE: ponendo attenzione a non superare la potenza massima
comandabile da ciascun regolatore, ad un dispositivo MASTER possono essere
aggiunti fino a 4 dispositivi SLAVE 20161 per un carico massimo totale di 2500 W (VA)
corrispondenti a 500 W/VA massimi collegati a ciascuno dei 5 dispositivi.
• Temperatura di funzionamento: -5 °C - +35 °C.
COLLEGAMENTI.

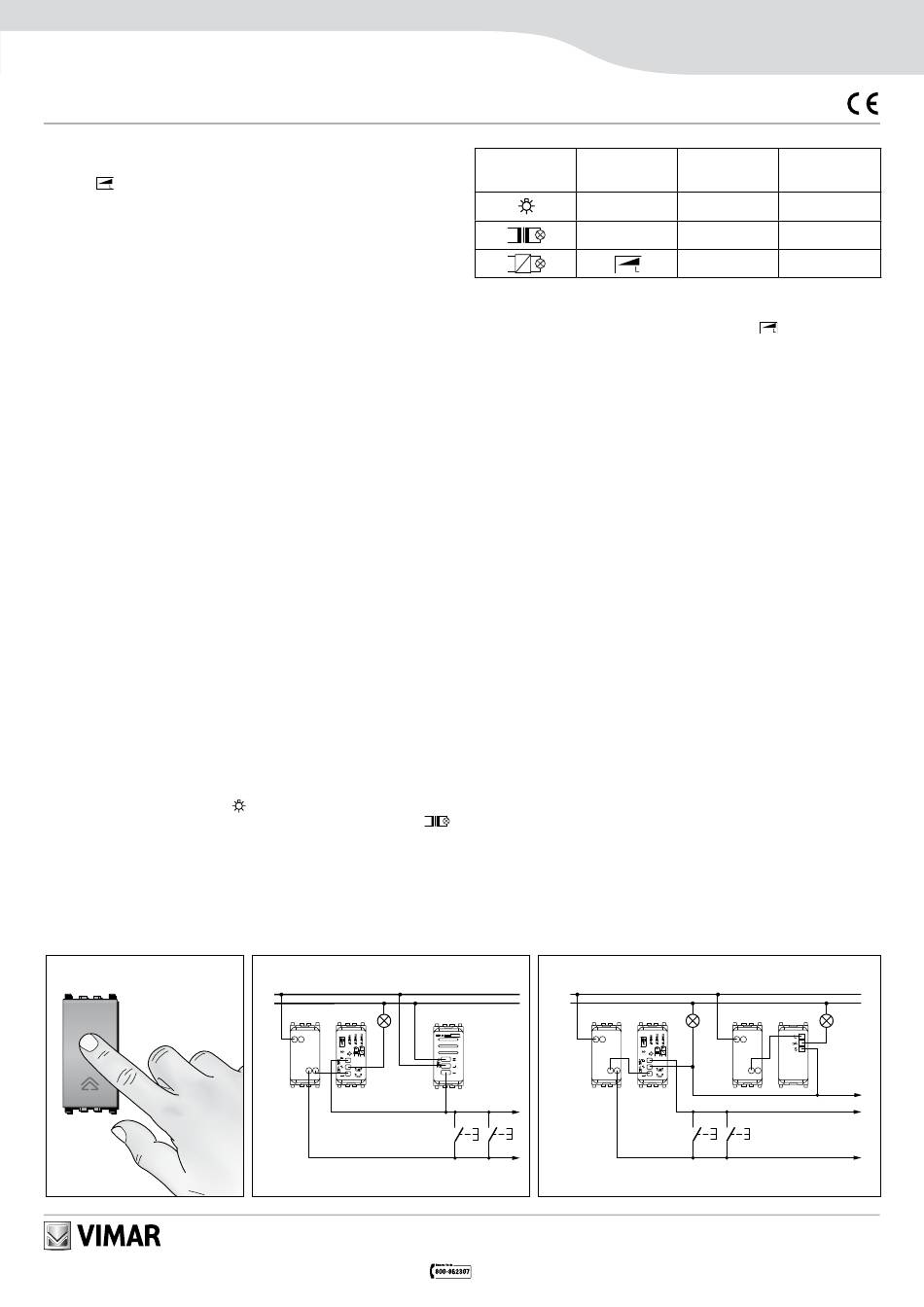

Il collegamento deve avvenire in associazione a un portafusibile (20416) con fusibile
rapido a alto potere di interruzione tipo F2,5AH 250 V~ (07050.HF.2.5) come risulta
dagli schemi sotto riportati:
• comando e regolazione mediante pulsante a sfioramento, o da più punti con
pulsanti per comando remoto 20123 o pulsanti NO in parallelo (vedi figura 2). Non
utilizzare pulsanti NO con spia luminosa;
• comando e regolazione mediante pulsante a sfioramento + comando e regolazione di
ulteriori carichi con l'utilizzo del modulo SLAVE di supporto a 20161 (max 4) (figura 3).
Nota.
Nel funzionamento MASTER-SLAVE i carichi comandati da ciascun dispositivo non
sono in parallelo.
CARICHI COMANDABILI.
• Lampade a incadescenza e alogene
• Trasformatori ferromagnetici per lampade alogene in bassissima tensione
40-500 VA 230 V~ 50 Hz.
• Trasformatori elettronici dedicati VIMAR 01860.60 max 4, oppure VIMAR 01860.105
max 3.
1
Viale Vicenza, 14 - I 36063 Marostica VI
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188 - Fax (Export) +39 0424 488 709
www.vimar.eu
: 40-500 W 230 V~ 50 Hz.
2
L
N
20125
20416
Caratteristica
Carichi
del trasformatore
comandabili.
comandabile.
DICHIARAZIONI SUPPLEMENTARI A CURA DEL COSTRUTTORE.
• Trasformatori elettronici con comportamento induttivo
50 Hz (300 VA max nel caso vengano collegati da 1 a 3 trasformatori, 240 VA max
nel caso vengano collegati 4 trasformatori; non collegare più di 4 trasformatori).
• Non adatti al comando di motori (es. agitatori d'aria, aspiratori).
• Nel caso di installazione di 2 regolatori nella stessa scatola, i carichi comandabili
da ciascun regolatore devono essere ridotti in modo che la loro somma non superi
i valori sopra indicati.

FUNZIONAMENTO.

• L'accensione e lo spegnimento avvengono appoggiando lievemente il dito sul fronte
del dispositivo e poi togliendolo.
• La regolazione avviene mantenendo appoggiato il dito sul fronte del dispositivo; per
invertire il senso di regolazione togliere il dito e poi riappoggiarlo immediatamente.
Quando si è raggiunta la massima o la minima accensione del carico, la regolazione
si interrompe e può essere invertita togliendo e riappoggiando nuovamente il dito.
• Se la spia luminosa non si accende controllare il fusibile ed eventualmente sostitu-
irlo con un altro dello stesso modello.
• Se la spia luminosa lampeggia all'accensione controllare ed eventualmente sosti-
tuire il carico (carico in cortocircuito).
• Se la spia luminosa lampeggia dopo che il carico è stato acceso, l'installazione non
è stata eseguita correttamente provocando l'intervento della protezione termica.
Far verificare l'installazione da un tecnico specializzato.
AVVERTENZE.
• La potenza nominale non deve essere mai superata.
• Non collegare più regolatori in serie tra loro.
• Non utilizzare pulsanti con spia luminosa incorporata.
• Il regolatore non è provvisto di interruzione meccanica nel circuito principale e non
fornisce quindi separazione galvanica.
• Il circuito sul lato carico deve essere considerato sempre in tensione.
REGOLE DI INSTALLAZIONE.
:
L'installazione deve essere effettuata con l'osservanza delle disposizioni regolanti
l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati
CONFORMITÀ NORMATIVA.
Direttiva BT.
Direttiva EMC.
Norma EN 60669-2-1.
3
L
N
20123
20416
Per un corretto funzionamento, la lunghezza di ciascun collegamento tra il regolatore
MASTER e i regolatori SLAVE o i pulsanti NO non deve superare 100 m.
20125
MASTER
– 40 - 500 W
– 40 - 500 VA
40 - 300 VA
: 40-300 VA 230 V~
SLAVE
20125
20416
20161
VIMAR - Marostica - Italy
ITALIANO
Istruzioni
20161
SLAVE
40 - 500 W
40 - 500 VA
40 - 300 VA
.
90720125A0 06 0903
