EINLEITUNG
Der Drehmomentvervielfältiger "HandTorque
Eingangsdrehmoment um den Faktor 5 vervielfältigt, wenn der mitgelieferte gerade Reaktionsarm verwendet
wird, oder um den Faktor 4,75, wenn der mitgelieferte abgewinkelte Reaktionsarm verwendet wird.
Ein-
Teilenummer
gangsvierkant
17220 ½"
17221 ¾"

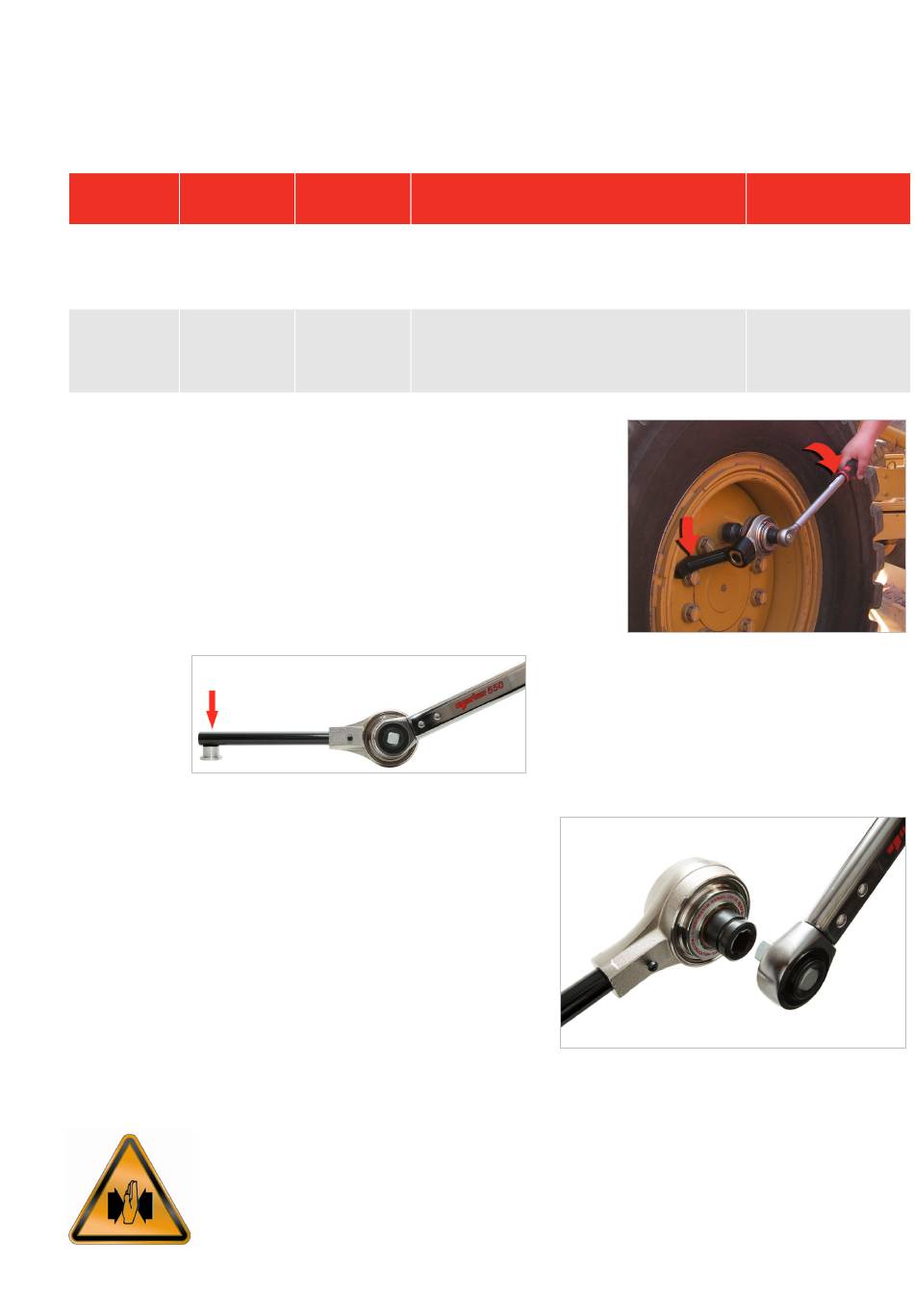

ABSTÜTZVORRICHTUNG
1. Den passenden Steckschlüssel wählen: es wird empfohlen, Impact-
Steckschlüssel zu verwenden.
2. Im Einsatz dreht sich der Werkzeugkörper in die entgegengesetzte
Richtung zur Anzugsrichtung. Es ist notwendig, dass sich die
Abstützvorrichtung gegen einen Festkörper abstützen kann, bevor der
Vervielfältiger zum Einsatz kommen kann.
3. Um einer unzulässigen Belastung des Getriebes vorzubeugen, die
Abstützvorrichtung so weit wie möglich vom Antriebsvierkant
versetzen.
ANTRIEBSWERKZEUG
1. Für Drehmomentkontrolle und Schutz gegen
Überbelastung wird ein Drehmomentschlüssel benötigt.
2. A) Mit geradem Reaktionsarm bei dem Drehmomentschlüssel
1/5 von dem gewünschten Wert einstellen.
3. B) Mit abgewinkeltem Reaktionsarm bei dem
Drehmomentschlüssel 1/4.75 von dem gewünschten Wert
einstellen.
Die maximale Eingangskapazität nicht überschreiten.
WICHTIG:
DEN DREHMOMENTVERVIELFÄLTIGER NICHT
MIT IMPAKT- ODER IMPULSE –SCHRAUBERN
VERWENDEN
Zwischen der Abstützvorrichtung und dem Werkstück besteht Quetschgefahr.
Hände immer von der Abstützvorrichtung fernhalten
Hände immer vom Werkzeugansatz fernhalten.
® HT3" ist ein Präzisionswerkzeug, welches das
Aus-
gangsvierkant
¾"
mit abgewinkeltem Reaktionsarm
1"
mit abgewinkeltem Reaktionsarm
Max. Eingangskapazität
260 Nꞏm (190 lbfꞏft)
mit geradem Reaktionsarm
274 Nꞏm (202 lbfꞏft)
540 Nꞏm (400 lbfꞏft)
mit geradem Reaktionsarm
568 Nꞏm (421 lbfꞏft)
.
Max.
Ausgangskapazität
1300 Nꞏm (960 lbfꞏft)
2700 Nꞏm (2000 lbfꞏft)
