Berechnung - HAWA Frontslide 140 matic Montageanleitung

Hawa Frontslide 60 matic 100 matic 140 matic

7 Berechnung /

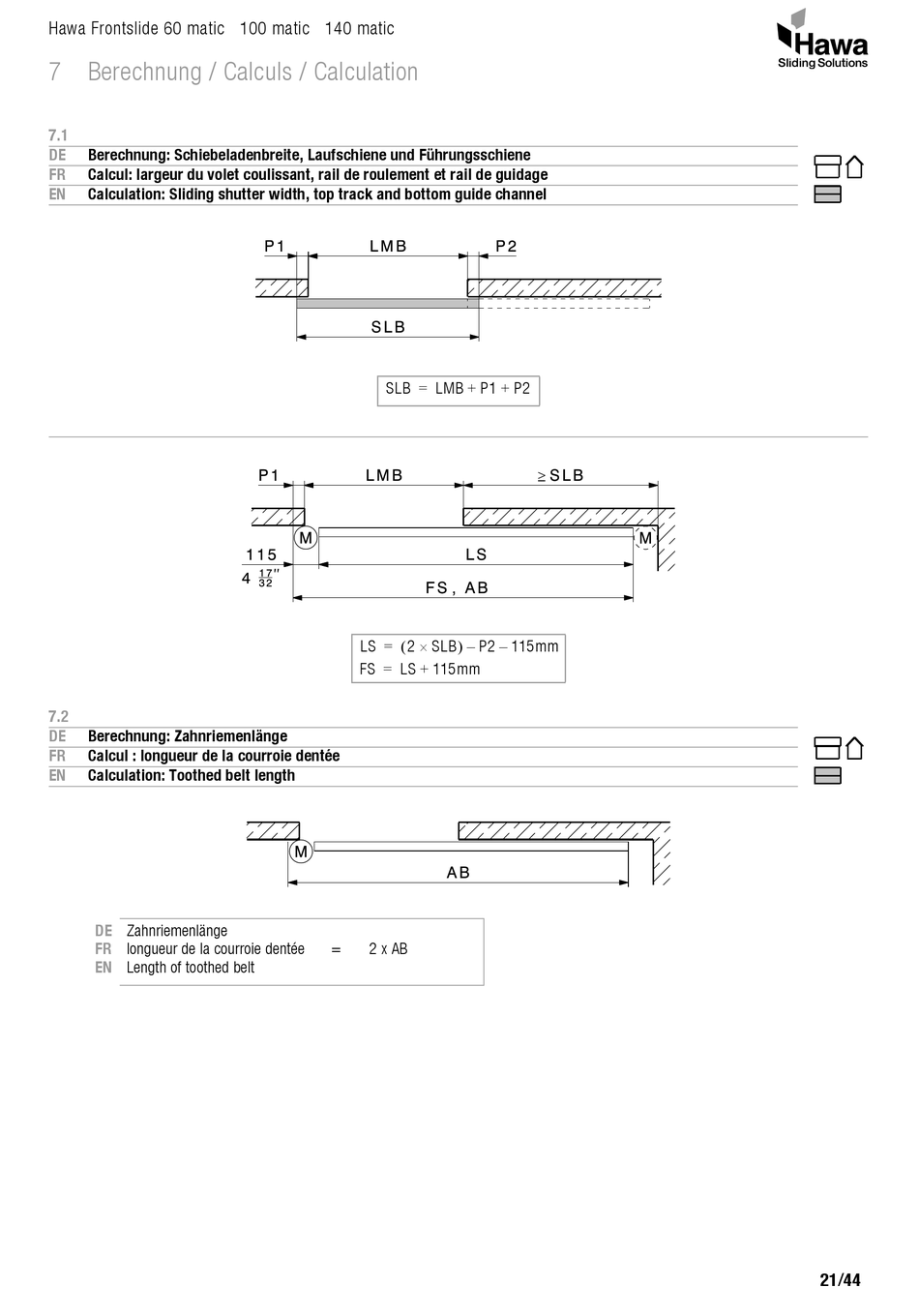

7.1
DE Berechnung: Schiebeladenbreite, Laufschiene und Führungsschiene
FR Calcul: largeur du volet coulissant, rail de roulement et rail de guidage
EN Calculation: Sliding shutter width, top track and bottom guide channel
7.2
DE Berechnung: Zahnriemenlänge
FR Calcul : longueur de la courroie dentée
EN Calculation: Toothed belt length
DE Zahnriemenlänge
FR longueur de la courroie dentée
EN Length of toothed belt
C alculs / 7 C alculation 7
SLB
=
LS
=
FS
= 2 x AB
= + +
LMB P1 P2
– –
   P2
2 SLB 115mm
+
LS 115mm
