1- Flachkanal
2- 90 Grad Kanalbogen (lang)

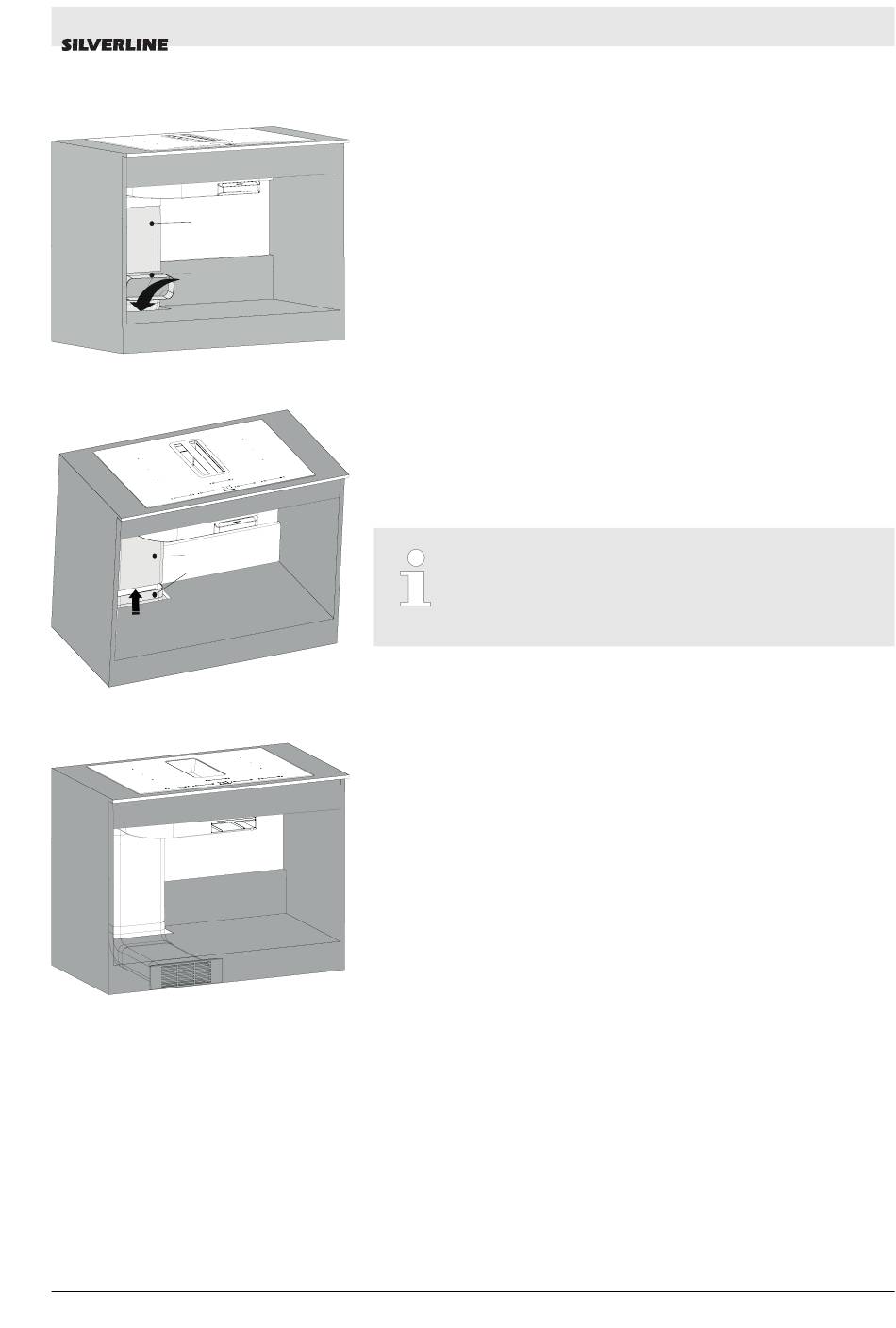

Führen Sie den 90 Grad Kanalbogen (lang) durch den Schrank-
boden (Abb. 26).
1- Flachkanal
2- 90 Grad Kanalbogen (lang)
Nachdem Sie den 90 Grad Kanalbogen (lang) durch den Schrank-
boden geführt haben, verbinden Sie es wie in der Darstellung in
Pfeilrichtung mit dem Flachkanal (Abb. 27).
Um zu verhindern, dass Kochdünste aus den Ver-
bindungen des Geräts, des Kanalbogens und des
Flachkanals austritt, dichten Sie die Verbindungen
mit dem Klebeband ab.
Optional können Sie einen weiteren Flachkanal und eine Abdeck-
blende für den Sockel (als Zubehör bei Silverline erhältlich) mon-
tieren (Abb. 28).
FLOW-IN PRO
Installation und Montage
Montage Umluftbetrieb
