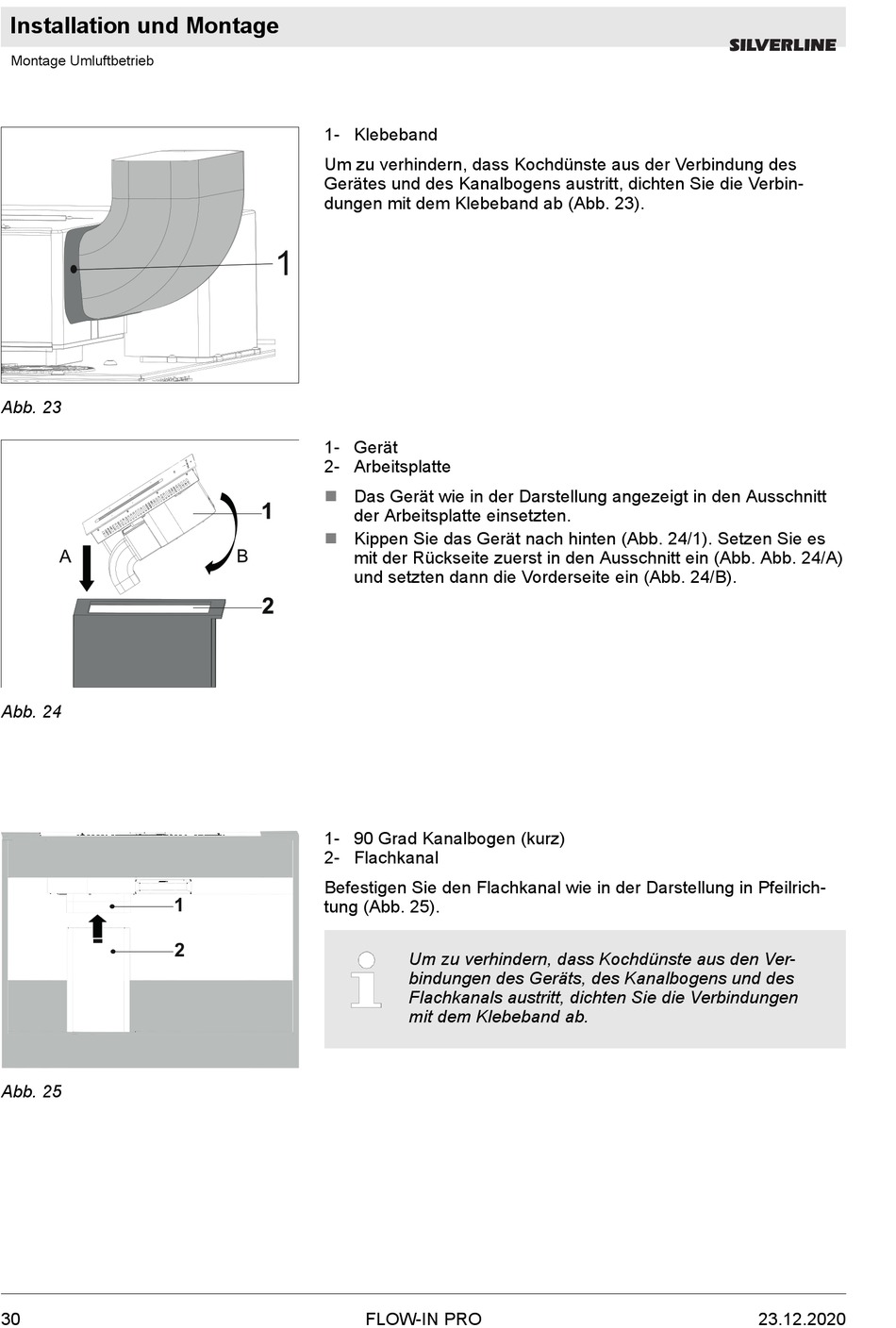

Installation und Montage
Montage Umluftbetrieb
Abb. 23
Abb. 24
Abb. 25
30
1- Klebeband
Um zu verhindern, dass Kochdünste aus der Verbindung des
Gerätes und des Kanalbogens austritt, dichten Sie die Verbin-
dungen mit dem Klebeband ab (Abb. 23).
1
1- Gerät
2- Arbeitsplatte
n
n
1- 90 Grad Kanalbogen (kurz)
2- Flachkanal
Befestigen Sie den Flachkanal wie in der Darstellung in Pfeilrich-
tung (Abb. 25).
1
2
Das Gerät wie in der Darstellung angezeigt in den Ausschnitt
der Arbeitsplatte einsetzten.
Kippen Sie das Gerät nach hinten (Abb. 24/1). Setzen Sie es
mit der Rückseite zuerst in den Ausschnitt ein (Abb. Abb. 24/A)
und setzten dann die Vorderseite ein (Abb. 24/B).
Um zu verhindern, dass Kochdünste aus den Ver-
bindungen des Geräts, des Kanalbogens und des
Flachkanals austritt, dichten Sie die Verbindungen
mit dem Klebeband ab.
FLOW-IN PRO 23.12.2020
