3 | Übergabe
2.3

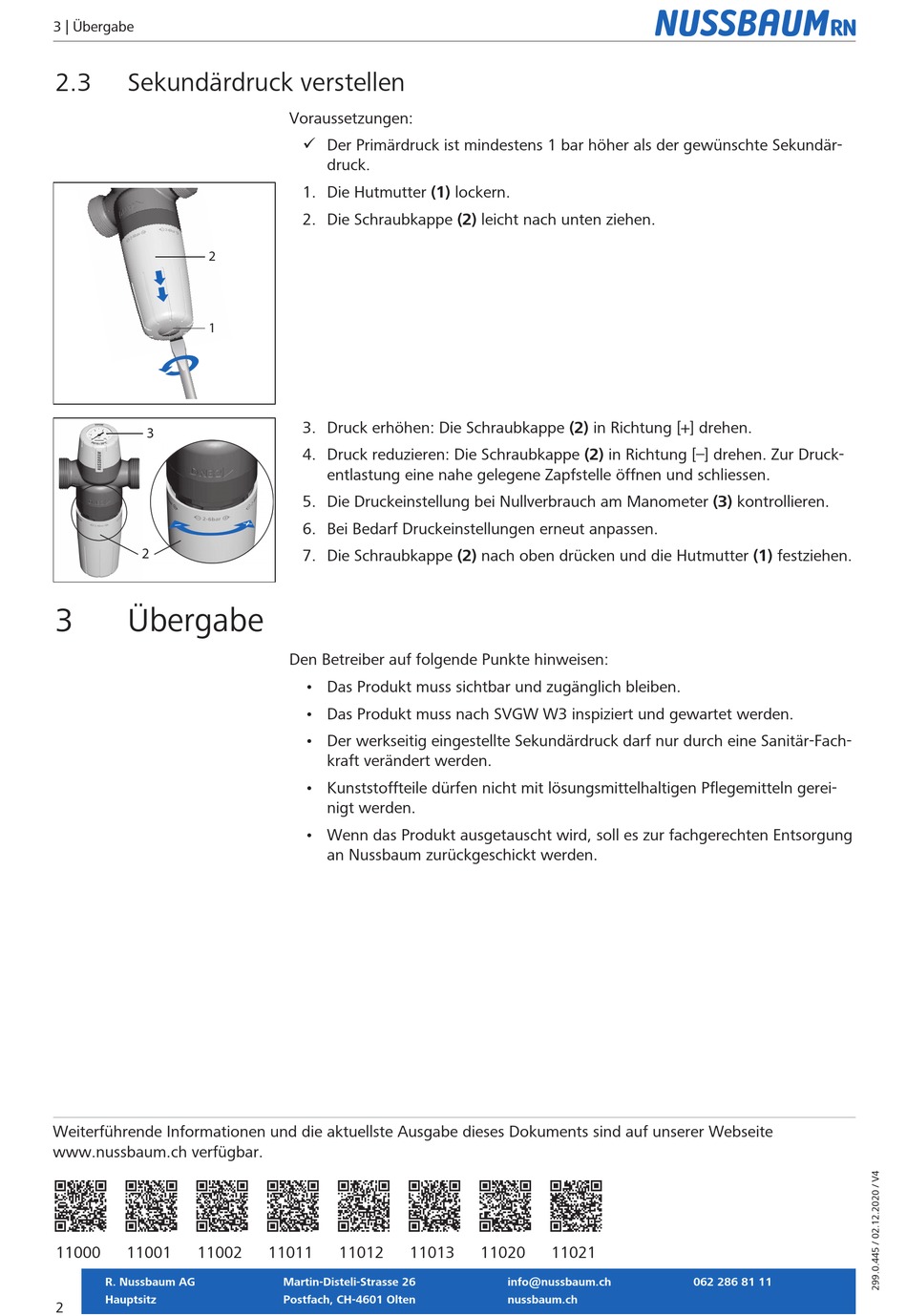

Sekundärdruck verstellen
2
1
3
2
3
Übergabe
Weiterführende Informationen und die aktuellste Ausgabe dieses Dokuments sind auf unserer Webseite
www.nussbaum.ch verfügbar.
11000
11001
11002
R. Nussbaum AG
Hauptsitz
2
Voraussetzungen:
ü Der Primärdruck ist mindestens 1 bar höher als der gewünschte Sekundär-
druck.
1. Die Hutmutter (1) lockern.
2. Die Schraubkappe (2) leicht nach unten ziehen.
3. Druck erhöhen: Die Schraubkappe (2) in Richtung [+] drehen.
4. Druck reduzieren: Die Schraubkappe (2) in Richtung [–] drehen. Zur Druck-
entlastung eine nahe gelegene Zapfstelle öffnen und schliessen.
5. Die Druckeinstellung bei Nullverbrauch am Manometer (3) kontrollieren.
6. Bei Bedarf Druckeinstellungen erneut anpassen.
7. Die Schraubkappe (2) nach oben drücken und die Hutmutter (1) festziehen.
Den Betreiber auf folgende Punkte hinweisen:
• Das Produkt muss sichtbar und zugänglich bleiben.
• Das Produkt muss nach SVGW W3 inspiziert und gewartet werden.
• Der werkseitig eingestellte Sekundärdruck darf nur durch eine Sanitär-Fach-
kraft verändert werden.
• Kunststoffteile dürfen nicht mit lösungsmittelhaltigen Pflegemitteln gerei-
nigt werden.
• Wenn das Produkt ausgetauscht wird, soll es zur fachgerechten Entsorgung
an Nussbaum zurückgeschickt werden.
11011
11012
11013
Martin-Disteli-Strasse 26
Postfach, CH-4601 Olten
11020
11021
info@nussbaum.ch
nussbaum.ch
062 286 81 11
