Nussbaum 15090 Montageanleitung

Montageanleitung
1 Sicherheitshinweise
1.1 Richtlinien beachten
1.2 Montagevoraussetzungen beachten
2 Montage und Inbetriebnahme
2.1 Systemtrenner CA montieren

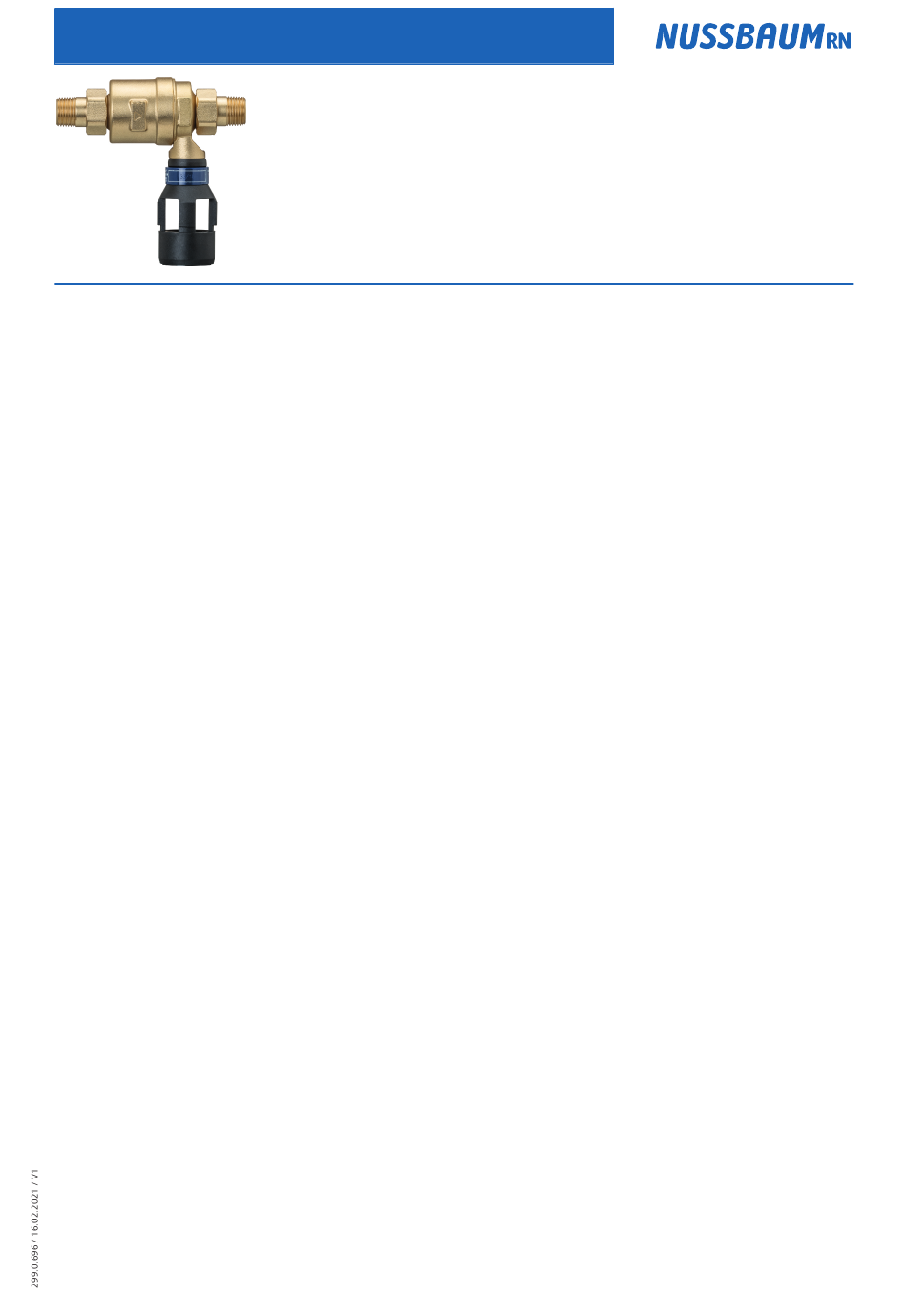

15090 - Systemtrenner CA, mit Anschlussverschraubungen
• Bestimmungen der SVGW-Richtlinie W3 beachten.
Das Produkt nur einbauen, wenn folgende Voraussetzungen erfüllt sind:
• Keine Überflutungsgefahr
• Schutz vor Frost und hohen Temperaturen
• Freie Zugänglichkeit
• Einhaltung des Betriebsdrucks von mindestens 1.5 bar bis max.10 bar
• Ablaufleitungen mit ausreichender Abflusskapazität von mindestens 7 m
bei 10 bar
1. Die Rohrleitungen gründlich spülen.
2. Vor dem Systemtrenner ein Absperrventil einbauen.
3. Optional: vor dem Systemtrenner einen Filter einbauen.
4. Den Systemtrenner waagrecht, mit dem Ablauf nach unten einbauen; dabei
unzulässige mechanische Beanspruchung vermeiden.
5. Die Rohrleitungen so befestigen, dass auftretende Schwingungen und Vi-
brationen reduziert werden.
6. Den Ablauf über einen offenen Trichter in die Ablaufleitung leiten. Eine
Sichtkontrolle muss möglich sein.
3
/h
1
