Armaturentechnik / Technique-robinetterie / Tecnica-rubinetteria
Montage
Unterputz-Druckreduzier-
garnitur
11140 / 11050 – 11052
Eckdaten / Données principales / Caratteristiche principali
Montage
• Druckreduzierventile können waagrecht und
senkrecht eingebaut werden
• Für die Befestigung der Armatur kann der an-
gegossene Flansch verwendet werden
• Doppelschutzhülse (11051) wandseitig, bün-
dig abschneiden
max.: 178 mm
min.: 75 mm
• Mit Schraube (A), Deckrosette (11052) be-
festigen
Montage
• Le réducteur de pression peut être monté hori-
zontalement ou verticalement
• Possibilité d'installer le réducteur de pression
Unica avec une patte de fixation
• Couper la double douille de protection
(11051) à fleur, côté mur
max.: 178 mm
min.: 75 mm
• Fixer la calotte de fermeture (11052) avec la
vis (A)
Montaggio
• I riduttori di pressione possono essere instal-
lati orizzontalmente o verticalmente
• Per il fissaggio del rubinetto può essere utiliz-
zata l'apposita flangia
• Tagliare a filo la guaina di protezione doppia
(11051), lato parete
max.: 178 mm
min.: 75 mm
• Con la vite (A), fissare la rosetta (11052)
Wichtige Hinweise / Informations importantes / Informazioni importanti
Druckprüfung / Essais de pression / Prova di pressione
11052
11051
C
11140
R. Nussbaum AG
CH-4601 Olten

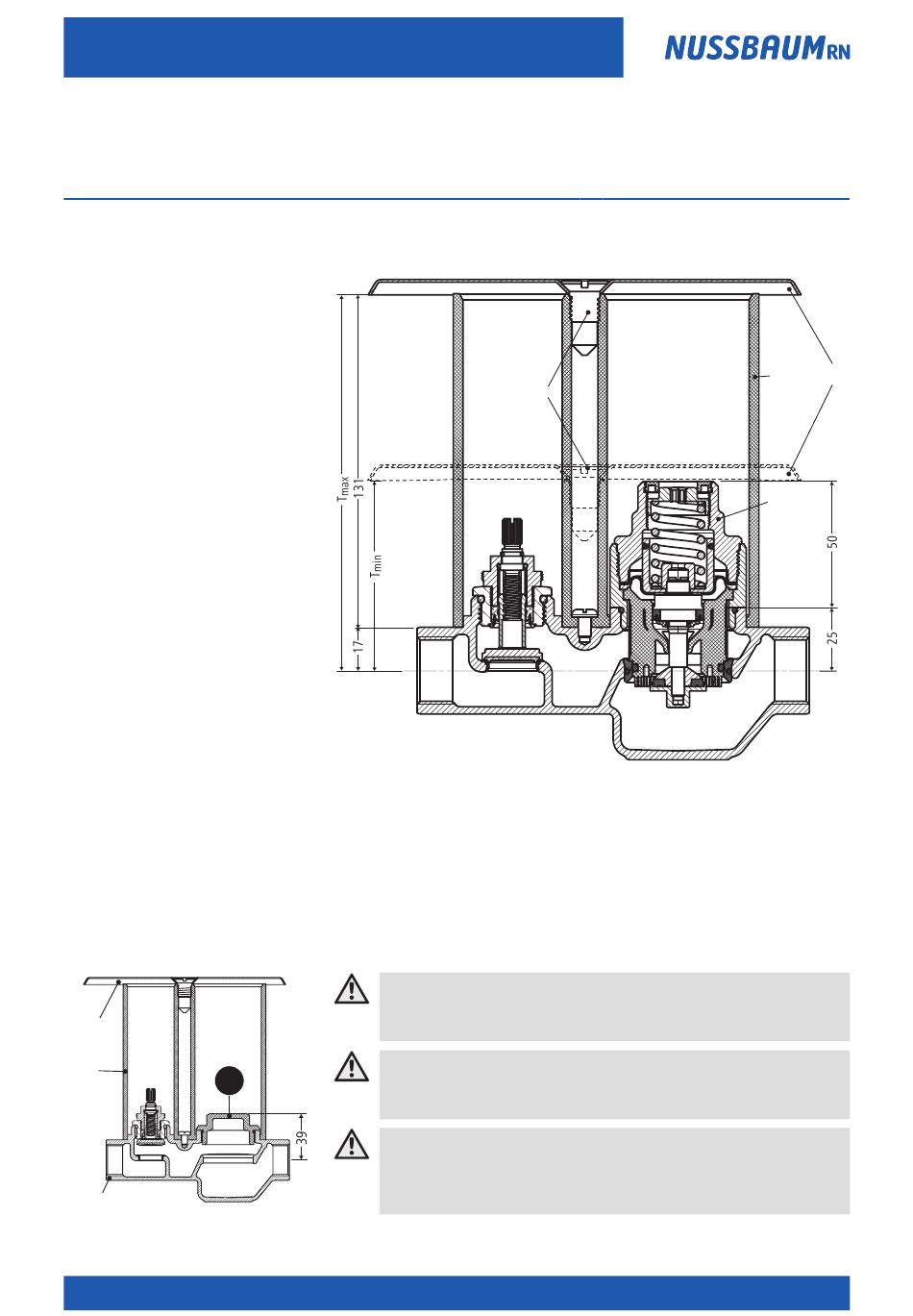

Montage
Set de montage caché
réducteur de pression
11140 / 11050 – 11052
T
= 178 mm
max
T
= 75 mm
min
Achtung!
Die Druckprüfung im Rohbau muss mit dem eingesetzten Kunststoffzapfen (C) vorge-
nommen werden. Druckprüfung immer ohne Druckreduzierpatrone durchführen.
Attention!
L'essai de pression doit être réalisé une fois le bouchon en matière synthétique (C)
monté. Toujours réaliser l'essai de pression sans cartouche réductrice.
Attenzione!
La prova di pressione nella costruzione grezza deve essere effettuata con il tappo di
materiale sintetico fornito (C). Eseguire la prova di pressione sempre senza la cartuccia
riduttrice di pressione.
Tel. 062 286 81 11
Fax 062 286 84 84
Montaggio
Set di montaggio sotto
muro riduttore di pressione
11140 / 11050 – 11052
A
info@nussbaum.ch
www.nussbaum.ch
11051 11052
11050
