Montageanleitung
1 Sicherheitshinweise
1.1 Richtlinien beachten
1.2 Montagevoraussetzungen beachten
2 Montage und Inbetriebnahme
2.1 Systemtrenner montieren

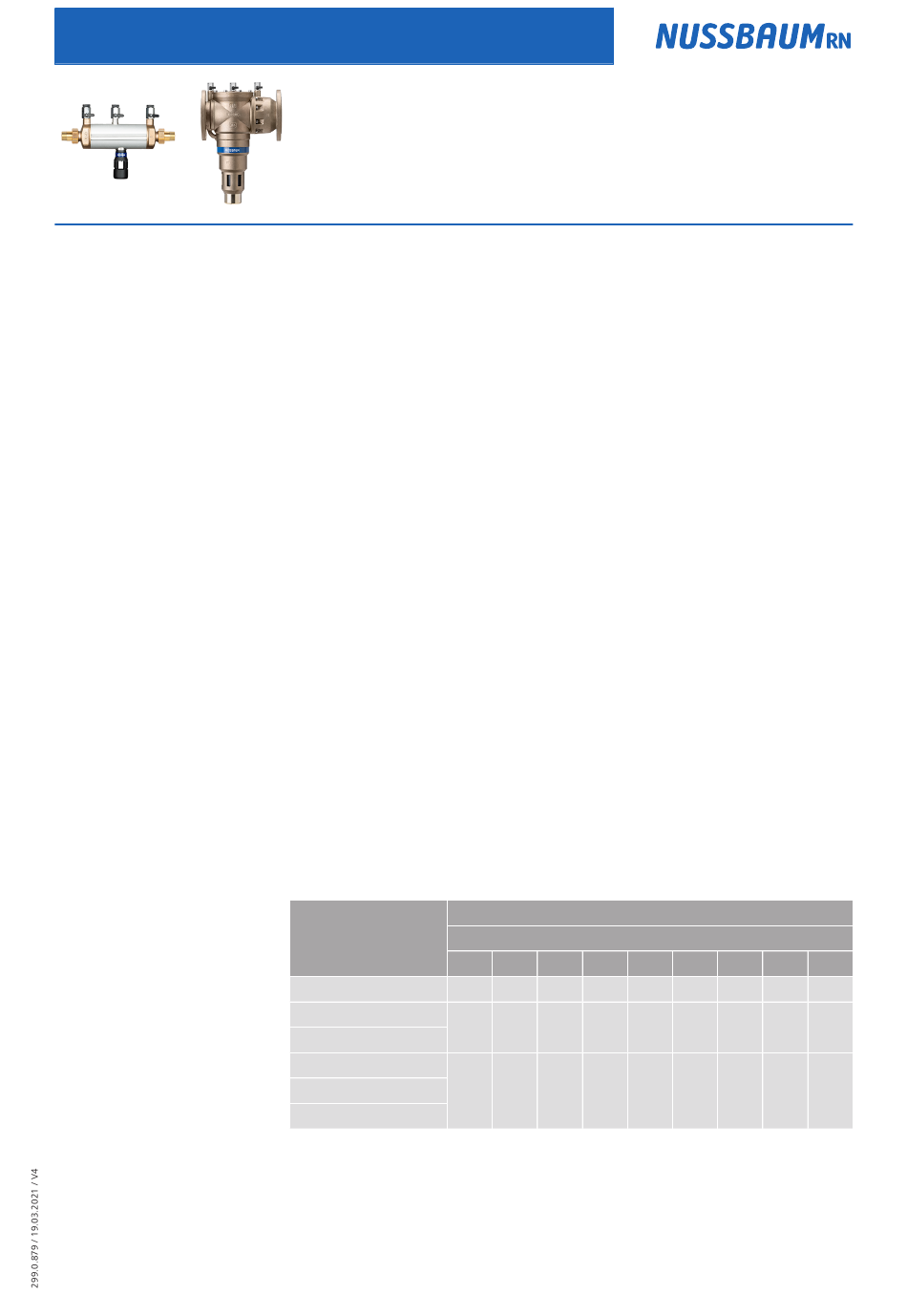

15073 - Systemtrenner BA, mit Optifitt-Serra-Anschlussverschraubungen
92001
15087 - Systemtrenner BA, mit Flanschen
• Bestimmungen der SVGW-Richtlinie W3 beachten.
Das Produkt nur einbauen, wenn folgende Voraussetzungen erfüllt sind:
• Keine Überflutungsgefahr
• Gute Belüftung, keine verunreinigte Atmosphäre
• Schutz vor Frost und hohen Temperaturen
• Umgebungstemperatur konstant zwischen 5 und 35 °C
• Betriebsdruck zwischen 1.5 und 10 bar
• Keine schnellschliessenden Armaturen in der Installation, die Druckschläge
erzeugen können
• Sichtbarkeit und Zugänglichkeit müssen dauerhaft gewährleistet sein
Die Abflussleitung muss die maximale Abflussmenge aufnehmen können, die bei-
spielsweise bei einem Kolbendefekt oder Federbruch aus dem Entlastungsventil
austreten kann. Ist die Abflussleitung zu klein dimensioniert, muss sie vor der
Montage angepasst werden oder ein Strömungskontrollschalter am Systemtren-
ner angebaut werden.
Die aufzunehmenden Abflussmengen für den Systemtrenner 15073 sind wie
folgt:
Anschlussgrösse
Systemtrenner
[Zoll]
10
½ 4.7
¾
10.6 10.1
1
1¼
1½ 21.7 20.6 19.6 18.6 17.4 16.1 14.8 13.0 11.3
2
Mögliche Abflussmenge [m³/h] bei
Betriebsdruck [bar]
9 8 7 6
4.5 4.2 3.9 3.6
9.6 9.0 8.4
5 4 3 2
3.3 3.0 2.6 2.1
7.7 6.9 6.1 5.1
1
