Nussbaum 40060 Montageanleitung

Montageanleitung
1 Sicherheitshinweise
1.1 Richtlinien beachten
2 Montage und Inbetriebnahme
2.1 Verlängerungsrohr montieren | Überblick
40060 - Gartenventil frostsicher, mit Metall-Handrad
40064 - Einsatz mit Auslaufgehäuse, mit Metall-Handrad
40070 - Gartenventil frostsicher, mit Steckschlüssel
40074 - Einsatz mit Auslaufgehäuse, mit Steckschlüssel
40200 - Gartenventil frostsicher, mit Umsteller und Metall-Handrad
40204 - Einsatz mit Auslaufgehäuse, mit Umsteller und Metall-Handrad
40210 - Gartenventil frostsicher, mit Umsteller und Steckschlüssel
40214 - Einsatz mit Auslaufgehäuse, mit Umsteller und Steckschlüssel
• Bestimmungen der SVGW-Richtlinie W3 beachten.
• Vorschriften für die Geräusch- und Schwitzwasser-Dämmung beachten
(SVGW W3, SIA 181).
Das Ventil muss so montiert werden, dass sich der Ventilsitz im frostsicheren Be-
reich befindet.

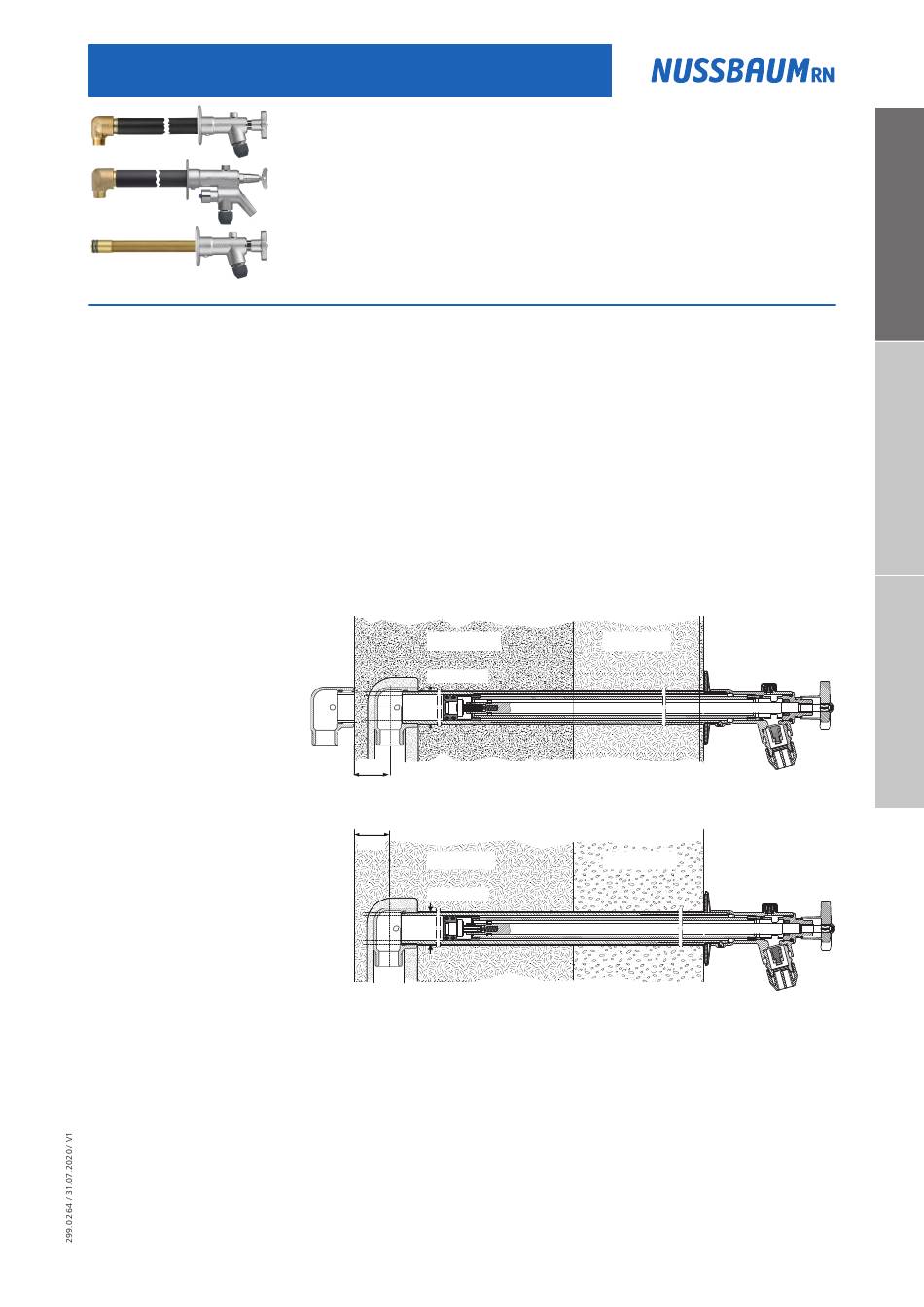

Mauerwerk
D min = 35 mm
60 mm
Abb. 1: Montagesituation Aussendämmung
60 mm
Dämmung
D min = 35 mm
Abb. 2: Montagesituation Innendämmung
Dämmung
Mauerwerk
DE
FR
IT
1
