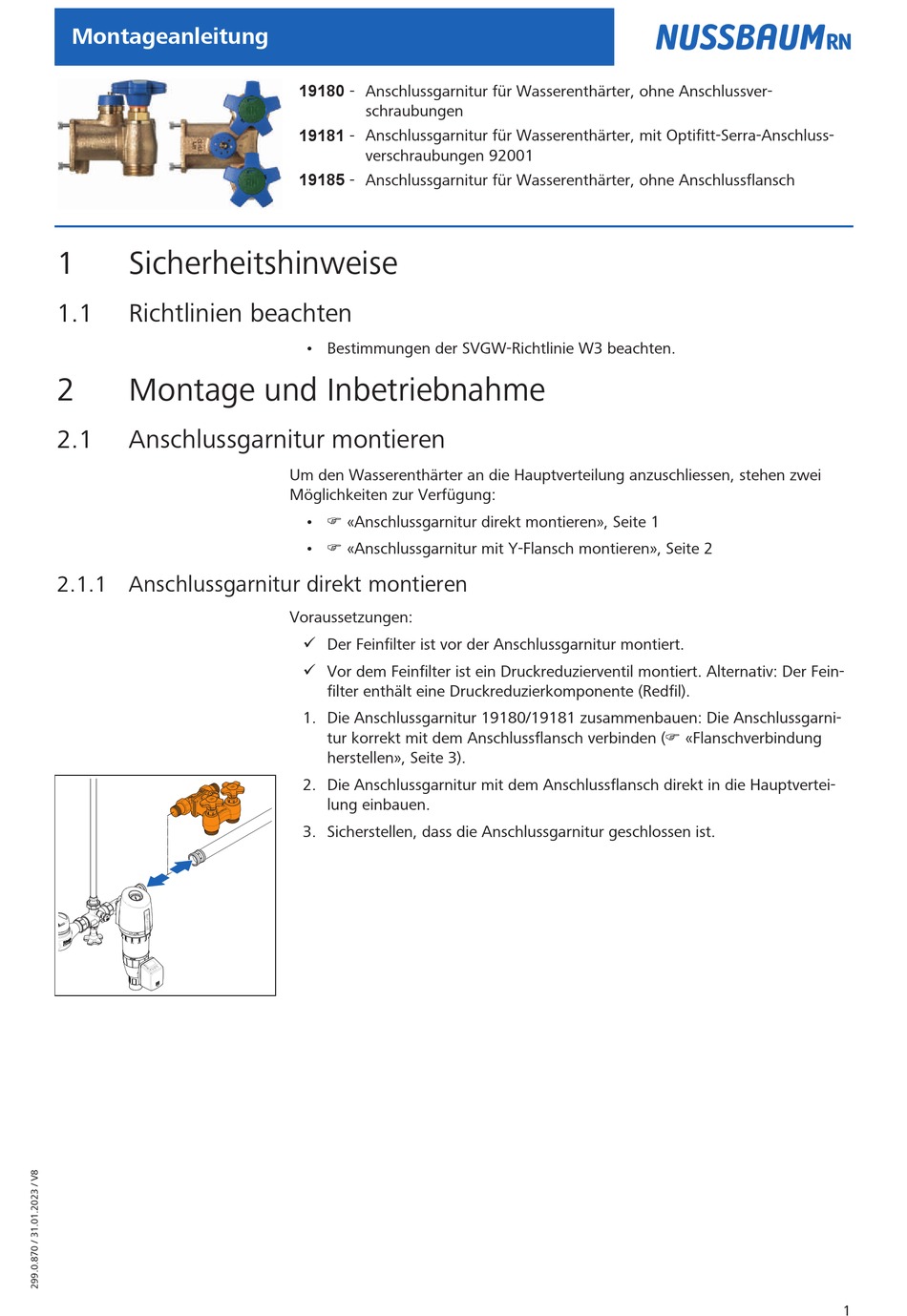

Montageanleitung
1
Sicherheitshinweise
1.1
Richtlinien beachten
2
Montage und Inbetriebnahme
2.1
Anschlussgarnitur montieren
2.1.1 Anschlussgarnitur direkt montieren
19180 - Anschlussgarnitur für Wasserenthärter, ohne Anschlussver-
schraubungen
19181 - Anschlussgarnitur für Wasserenthärter, mit Optifitt-Serra-Anschluss-
verschraubungen 92001
19185 - Anschlussgarnitur für Wasserenthärter, ohne Anschlussflansch
• Bestimmungen der SVGW-Richtlinie W3 beachten.
Um den Wasserenthärter an die Hauptverteilung anzuschliessen, stehen zwei
Möglichkeiten zur Verfügung:
• F «Anschlussgarnitur direkt montieren», Seite 1
• F «Anschlussgarnitur mit Y-Flansch montieren», Seite 2
Voraussetzungen:
ü Der Feinfilter ist vor der Anschlussgarnitur montiert.
ü Vor dem Feinfilter ist ein Druckreduzierventil montiert. Alternativ: Der Fein-
filter enthält eine Druckreduzierkomponente (Redfil).
1. Die Anschlussgarnitur 19180/19181 zusammenbauen: Die Anschlussgarni-
tur korrekt mit dem Anschlussflansch verbinden (F «Flanschverbindung
herstellen», Seite 3).
2. Die Anschlussgarnitur mit dem Anschlussflansch direkt in die Hauptvertei-
lung einbauen.
3. Sicherstellen, dass die Anschlussgarnitur geschlossen ist.
1
