Einbau Des Kochfeldes In Der Arbeitsplatte; Einbau Des Backofens; Backofen Installieren - BOMANN EHBC 545 IX N Gebrauchsanweisung

- Das Gerät muss so installiert werden, dass eine ausreichende Luftzirkulation gewährleistet ist (sie-
he Abbildung unten).
min. 760 mm
min. 50 mm
min. 20 mm
Lufteinlass

Einbau des Kochfeldes in der Arbeitsplatte

- Kontrollieren Sie die Kochfelddichtung auf Unversehrtheit. Überprüfen Sie den genauen Sitz der
Dichtung am Kochfeld.
- Setzen Sie das Kochfeld mit den Kabeln voran in den vorbereiteten Ausschnitt in der Arbeitsplatte.
- Befestigen Sie das Kochfeld an der Arbeitsplatte von unten mit den beiliegenden 4 Halteklammern
und den Schrauben, die Sie in die 4 Löcher an der Unterseite des Kochfeldes eindrehen.
Die Halterungen können je nach Dicke der Arbeitsplatte eingestellt werden.

Einbau des Backofens

- Bereiten Sie den Umbauschrank für den Einbau des Backofens gemäß den Abmessungen der
Abbildung 1 vor.
- Schließen Sie den Backofen bei abgeschalteter Stromversorgung an das Stromnetz an.
- Schieben Sie den Backofen ein Stück in die Öffnung des Umbauschranks um das Kochfeld anzu-
schließen.
- Entfernen Sie die Abdeckung der oberen Anschlussbuchse für das Kochfeld am Backofen.
- Stecker am Ende des Kochfeld-Leitungsbündels in die entsprechenden Dosen in der Backofen-
Schalterblende einstecken.
- Schieben Sie den Backofen vollständig in den Umbauschrank.
- Befestigen bzw. sichern Sie den Backofen mit den zwei Schrauben an den entsprechenden Vor-
richtungen. Die vorgesehenen Befestigungslöscher werden nach dem Öffnen der Backofentür links
und rechts in Rahmen sichtbar

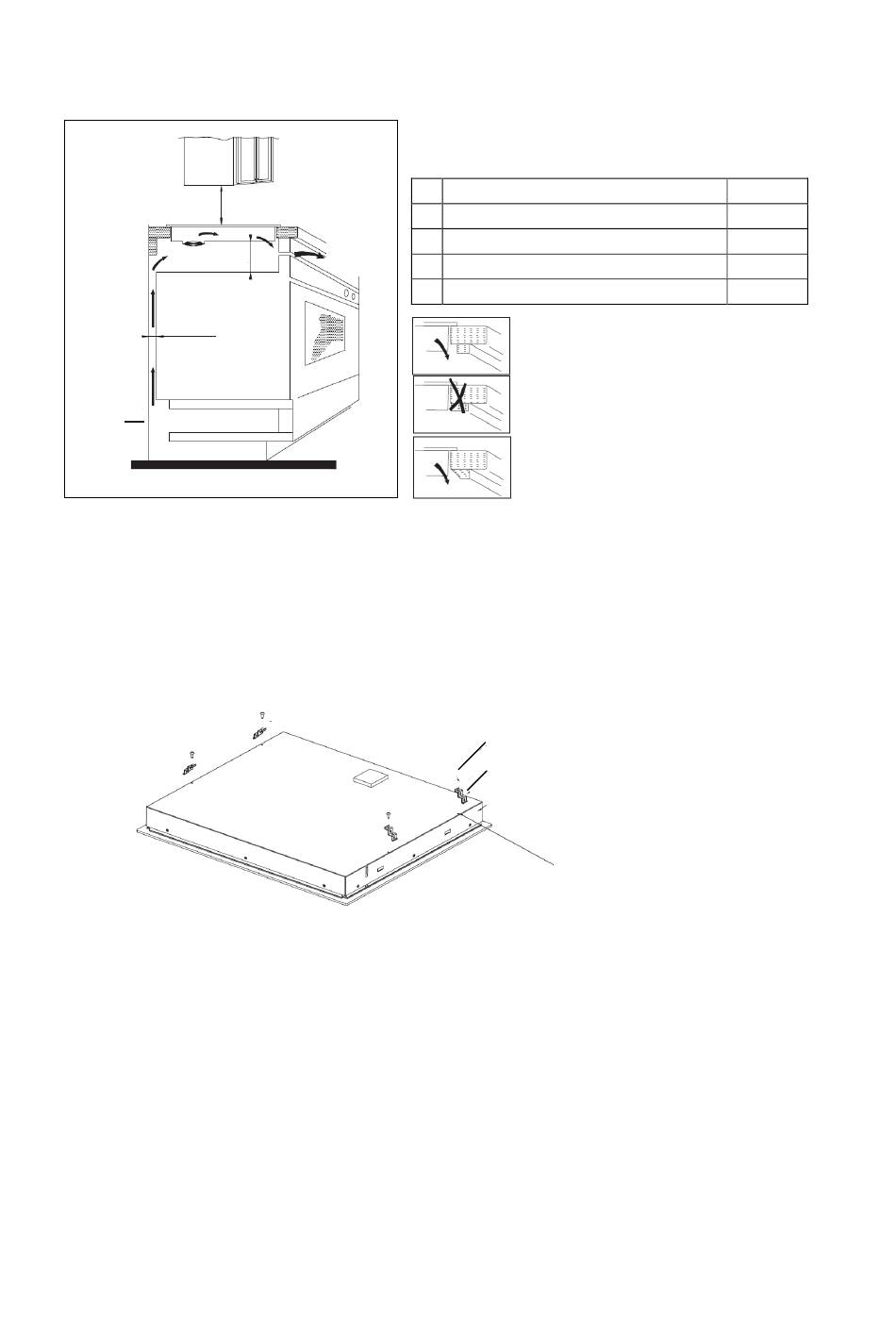

Mindestmaße für eine ausreichende
Luftzirkulation:
A
Abstand zu Hängeschränken
B Freiraum unterhalb des Kochfeldes
Lufteinlass
C
Abstand zu Wand
min. 5 mm
D Lufteintritt
A Luftaustritt
Schrauben
Halteklammern
Kochfeld
9
Schraubenloch
760 mm
50 mm
20 mm
20 mm
5 mm
10/2013
