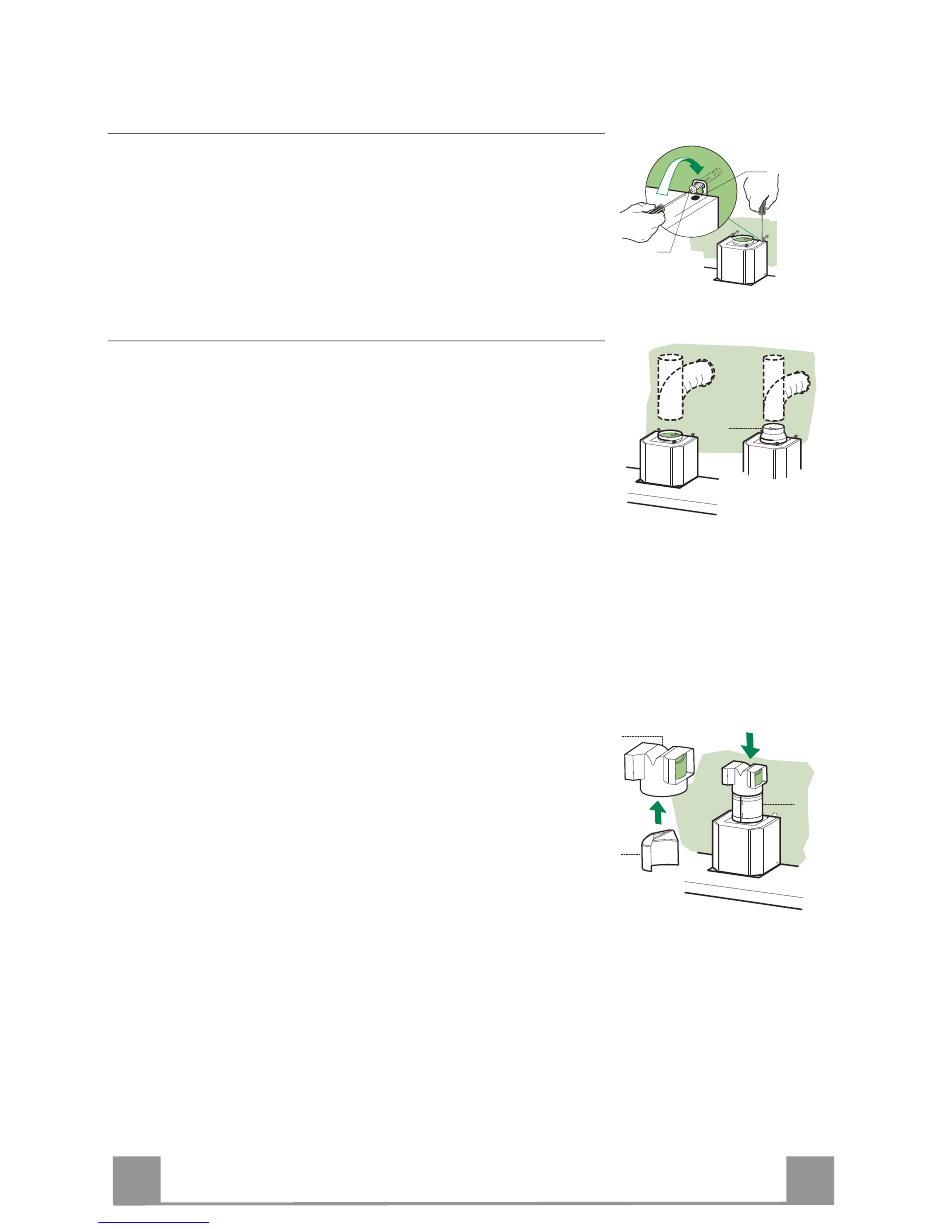

• Bevor der Haubenkörper eingehakt wird, die 2 Schrauben Vr
bei den Haubenkörper-Anhakpunkten festziehen.
• Den Haubenkörper bei den Schrauben 12a einhängen.
• Die Halteschrauben 12a definitiv festziehen.
• Den Haubenkörper mit Hilfe der Schrauben Vr ausrichten.
Bei Abluftbetrieb kann die Haube vom Installateur wahlweise
mittels Rohr oder Schlauch (ø 150 oder 120 mm) an die Außen-
rohrleitung angeschlossen werden.
• Bei Verwendung eines Anschlussrohres ø 120 den Reduzier-
flansch 9 am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu
erforderliche Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entnehmen.
Montage mit seitlichem Luftaustritt (Anschluss an die Au-
ßenrohrleitung entlang dem Oberschrank)
• Die beiden Rohrhälften des Verlänge- rungsstücks 14 zu-
sammenbauen.
• Das auf diese Weise erzielte Verlängerungsstück 14 beim
Luftaustritt eindrücken.
• Den Deflektor 16 in das Luftaustritts-Anschlussstück 15 ein-
fügen, um den nicht verwendeten Ausgang zu schließen.
• Das Anschlussstück 15 beim Haubenkörper-
Verlängerungsstück 14 eindrücken und überprüfen, ob der
offene Luftaustritt mit dem entsprechenden Kaminstutzen
übereinstimmt.
• Eventuell vorhandene Aktivkohlefilter entnehmen.
DE
Downloaded from www.Manualslib.com
Montage des Haubenkörpers
Anschlüss in abluftversion
