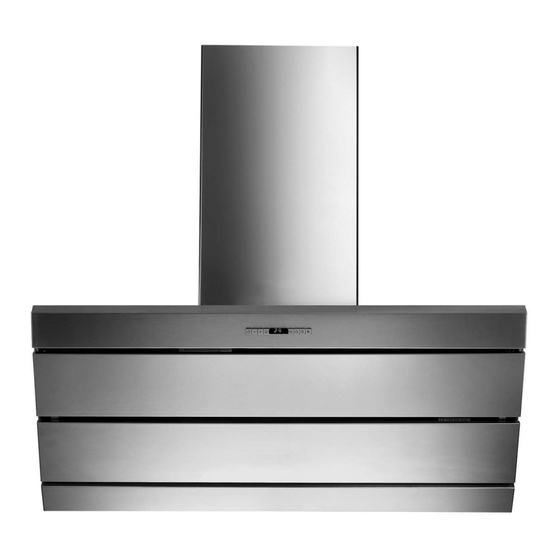

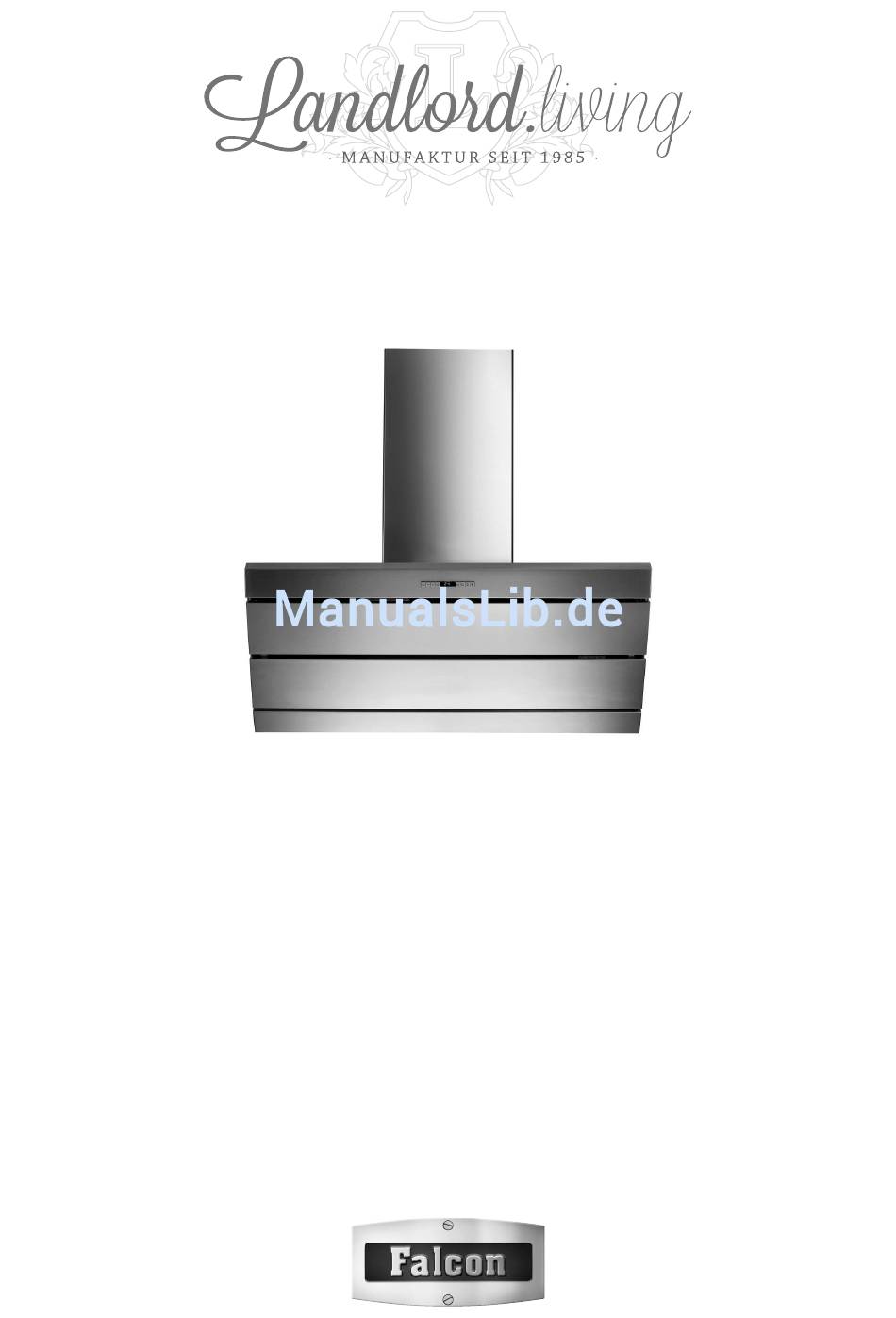

- Seite 1 FALCON GALAXY 2 . ABZUGSHAUBE . Gebrauchs-, Installations- und Wartungsanleitung...
-
Seite 2: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zu- treffen. MONTAGE • Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind. •... - Seite 3 CHARAKTERISTIKEN Platzbedarf...
- Seite 4 Komponenten Pos. Produktkomponenten Haubenkörper mit Schaltern, Beleuchtung, 14.1 Gebläsegruppe, Filter Teleskopkamin bestehend aus: 7.2.1 oberer Kaminteil unterer Kaminteil Reduzierflansch ø 150-120 mm Anschlussflansch ø 125 mm 14.1 Verlängerung Luftaustritt-Anschlussstück Luftaustritt-Anschlussstück Pos. Montagekomponenten 7.2.1 Befestigungsbügel oberer Kaminteil Bügel für Anschlusshalter Dübel Schrauben 4,2 x 44,4 Schrauben 2,9 x 9,5 Dokumentation...
-
Seite 5: Montage
MONTAGE Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel 7.2.1 Nachstehende Linien an die Wand zeichnen: • eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Bereiches, in dem die Haube montiert werden soll; • eine horizontale Linie: mit einem minimalen Abstand von 1040 mm zur Kochfläche. •... - Seite 6 Montage des Haubenkörpers • Bevor der Haubenkörper eingehakt wird, die 2 Schrauben Vr bei den Haubenkörper-Anhakpunkten festziehen. • Den Haubenkörper bei den Schrauben 12a einhängen. • Die Halteschrauben 12a definitiv festziehen. • Den Haubenkörper mit Hilfe der Schrauben Vr ausrichten. Anschlüsse LUFTAUSTRITT BEI DER ABSAUGVERSION Für die Installation als Absaugversion die Haube mittels eines starren...
- Seite 7 ELEKTROANSCHLUSS • Bei Anschluss der Haube an das Stromnetz muss ein zweipoli- ger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden. • Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versi- chern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.
-
Seite 8: Bedienung
BEDIENUNG Bedienfeld Die Haube kann direkt auf die gewünschte Stufe eingeschaltet werden ohne daß man vorher auf die Geblä- setaste 0/1 drückt. TASTE FUNKTION Beleuchtung Ein- und Ausschalten der Beleuchtung. 0/1 Motor Eingeschaltet Erste Geschwindigkeitsstufe. Schaltet die Haube aus wenn die Taste für ungefähr 1’’ gedrückt wird Geschwindig- Eingeschaltet Zweite Geschwindigkeitsstufe. -
Seite 9: Wartung
WARTUNG FERNBEDIENUNG (OPTION) Dieses Gerät kann mit einer Fernbedienung gesteuert werden, welche mit alkalischen Zink-Kohle-Batterien 1,5 V des Standard- typs LR03-AAA versorgt wird. • Die Fernbedienung nicht in die Nähe von Hitzequellen legen. • Batterien müssen vorschriftsmäßig entsorgt werden. Reinigung der Comfort Panel •... - Seite 10 Fettfilter SELBSTTRAGENDER METALLFETTFILTER REINIGUNG Rücksetzen der Sättigungsanzeige • Licht und Gebläsemotor abschalten. • Mindestens 3 Sekunden lang die Taste T3 drücken, bis die Leds zur Bestätigung zu blinken beginnen. Filterreinigung • Die Filter können im Geschirrspüler gewaschen wer- den und sind dann zu reinigen zumindest nach 2- monatigem Betrieb oder bei starkem Einsatz auch häufiger.
- Seite 11 Geruchsfilter (Umluftversion) Dieser Filter kann weder gewaschen noch wiederverwendet werden und ist bei Blinken der Led S1 oder zumindest alle 4 Monate auszutauschen. Die Sättigungsanzeige erfolgt nur bei laufendem Gebläsemotor. Aktivierung der Sättigungsanzeige • Bei Hauben mit Umluftbetrieb erfolgt die Aktivierung der Sättigungsanzeige bei der Installation oder später.
- Seite 12 AGA RANGEMASTER GROUP PLC Falcon is a business name of AGA RANGEMASTER GROUP PLC 436004311_ver1...
